Info technique

  • Convient aux installations hydrauliques, domestiques et agricoles
  • Configuration lourde adaptée aux applications les plus difficiles
  • Corps en laiton non plaqué sablé forgé à chaud
  • Faible perte de charge
  • Volant en acier robuste revêtu de rouge
  • Écrou supérieur en acier zingué
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Joint de tige EPDM haute performance
  • Pression de travail à froid sans choc de 20 bar (300 psi)
  • -10°C à + 80°C (+15°F à +175°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Filetage parallèle femelle par femelle ISO 228
  • Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas le marquage CE ; il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm ; il ne peut pas être utilisé avec des gaz non dangereux dans des tailles supérieures à 50 mm
  • GOST-R (Russie)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques

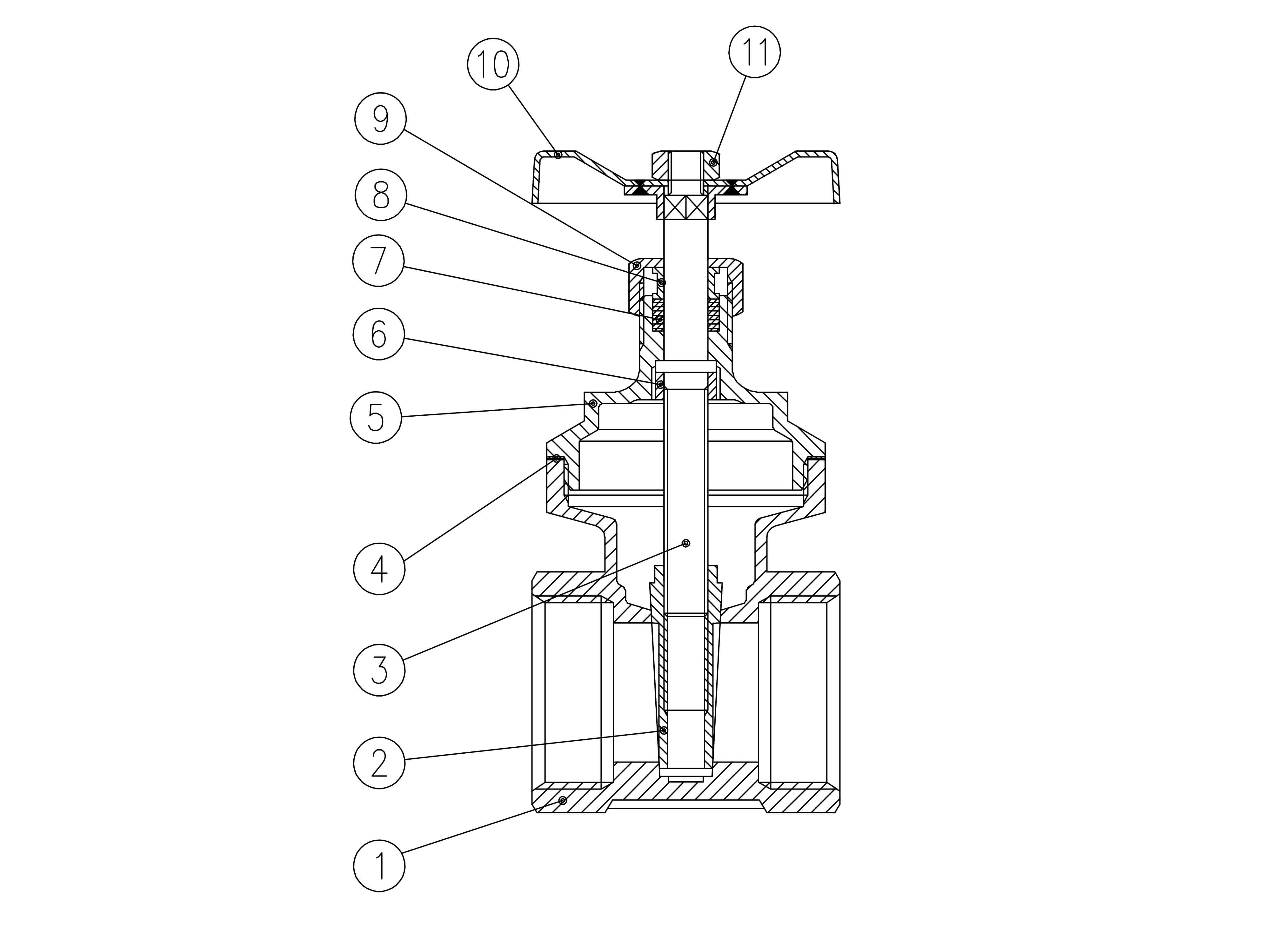

Description Quantité Matériau
Corps
1
CW617N
Porte
1
CB 754S
Tige
1
CW614N
Étanchéité du bouchon du corps
1
Fibre de guarnital
Casquette
1
CW617N
Anneau de tige
1
CW614N
Joint de presse-étoupe
1
EPDM90
Presse-étoupe
1
CW614N
Écrou presse-étoupe
1
CW614N
Poignée ronde rouge
1
Steel

Matériel technique

Document

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
