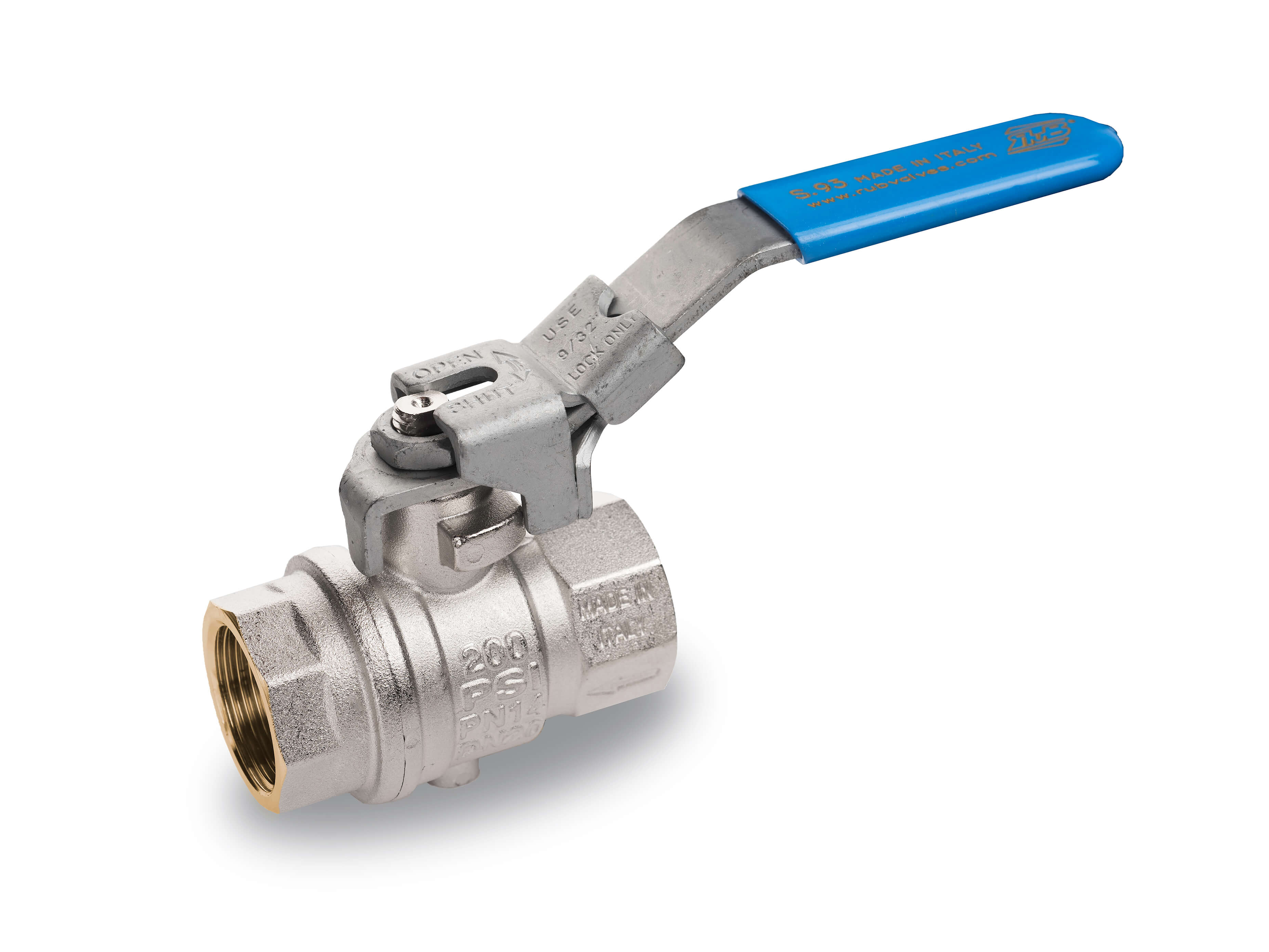

Dotée d'une poignée verrouillable inviolable brevetée unique dans le marché, la gamme RuB s.93 purge automatiquement et en continu la pression d'air en aval dès qu'elle est en position fermée.

La vanne est verrouillable uniquement en position fermée, conformément à la norme OSHA (USA), section 1910.147,  ce qui permet un entretien sûr des équipements alimentés en air. Lorsque la vanne est ouverte, un simple tour de poignée à 90° coupe immédiatement le débit.

Nous prenons soin de ceux qui vous sont chers.

Info technique

  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Boule en laiton chromé pour une durée de vie plus longue
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Passage intégral selon DIN 3357 pour un débit maximal
  • Corps et capuchon en laiton externe nickelé sablé à chaud scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Le corps de la vanne comprend une sortie d'aération de dépressurisation taraudée en aval pour diriger l'air d'échappement ou assembler des silencieux pour le contrôle du bruit
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Brevet de poignée verrouillable en acier au carbone Geomet® n. 7074-B/90 avec revêtement épais en PVC. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • Poignée amovible avec valve en service
  • Tige en laiton nickelé anti-éruption
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • 14 bar (200 PSI) pression de travail à froid sans choc
  • -10°C à +100°C (+15°F à +210°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE rempli de molybdène avec conception à lèvre flexible
  • Poignée en acier inoxydable (1.4016 / AISI 430)

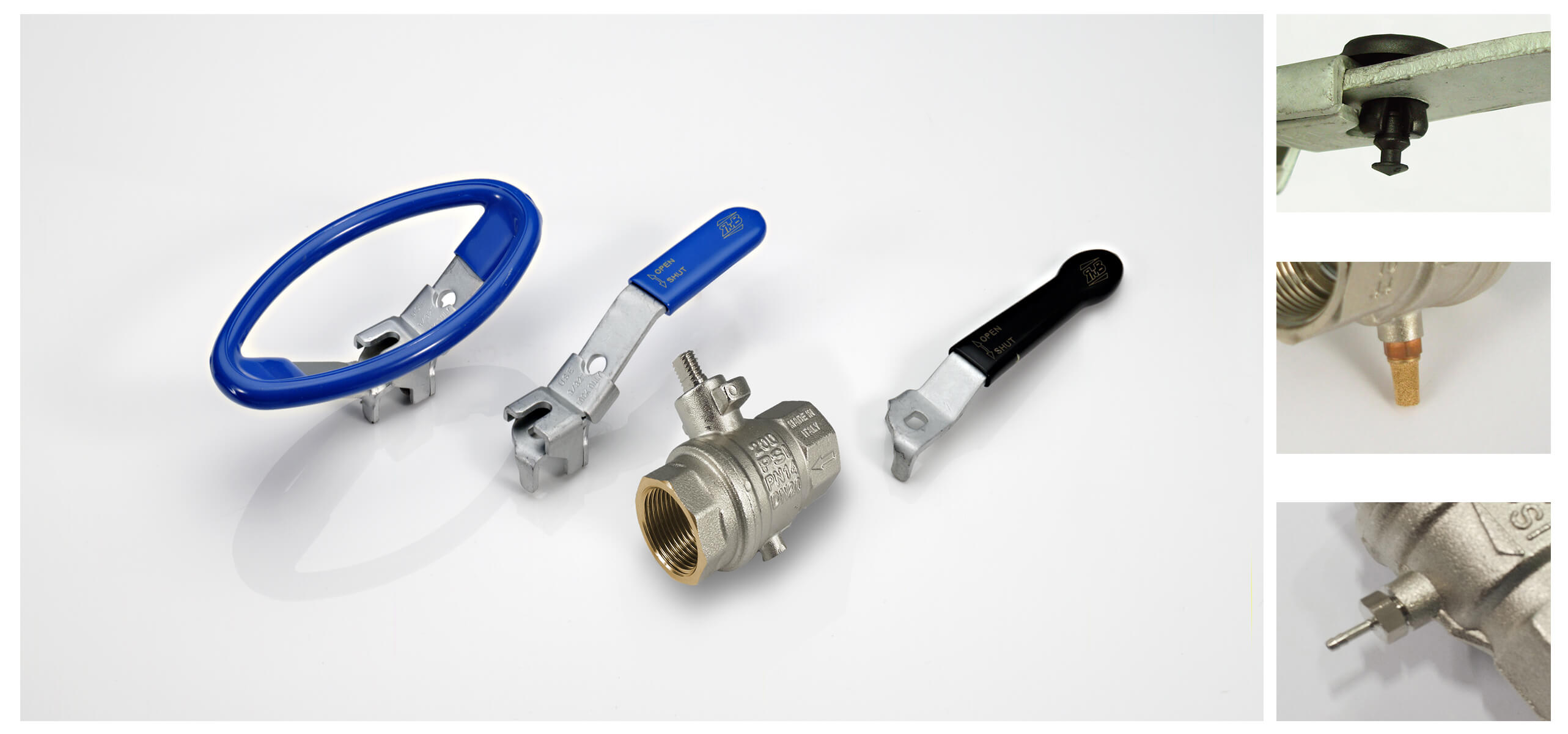

  • Béquille en acier au carbone Geomet® non verrouillable
  • Filetages coniques ISO 7/1 BSPT
  • Filetages coniques NPT ANSI B.1.20.1
  • Épingle de sûreté
  • Silencieux, flexible
  • EN 10226-1, ISO 228 filetage parallèle femelle par femelle
  • Boisseau sphériqueen acier inoxydable (1.4401 / AISI 316)
  • Design personalisé
  • Poignée en T
  • Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas le marquage CE ; il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm
  • GOST-R (Russie)
  • EAC – Déclaration de conformité (Russie, Kazakhstan, Biélorussie)
  • Conforme RoHS (UE)
  • Conformité OSHA (États-Unis)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

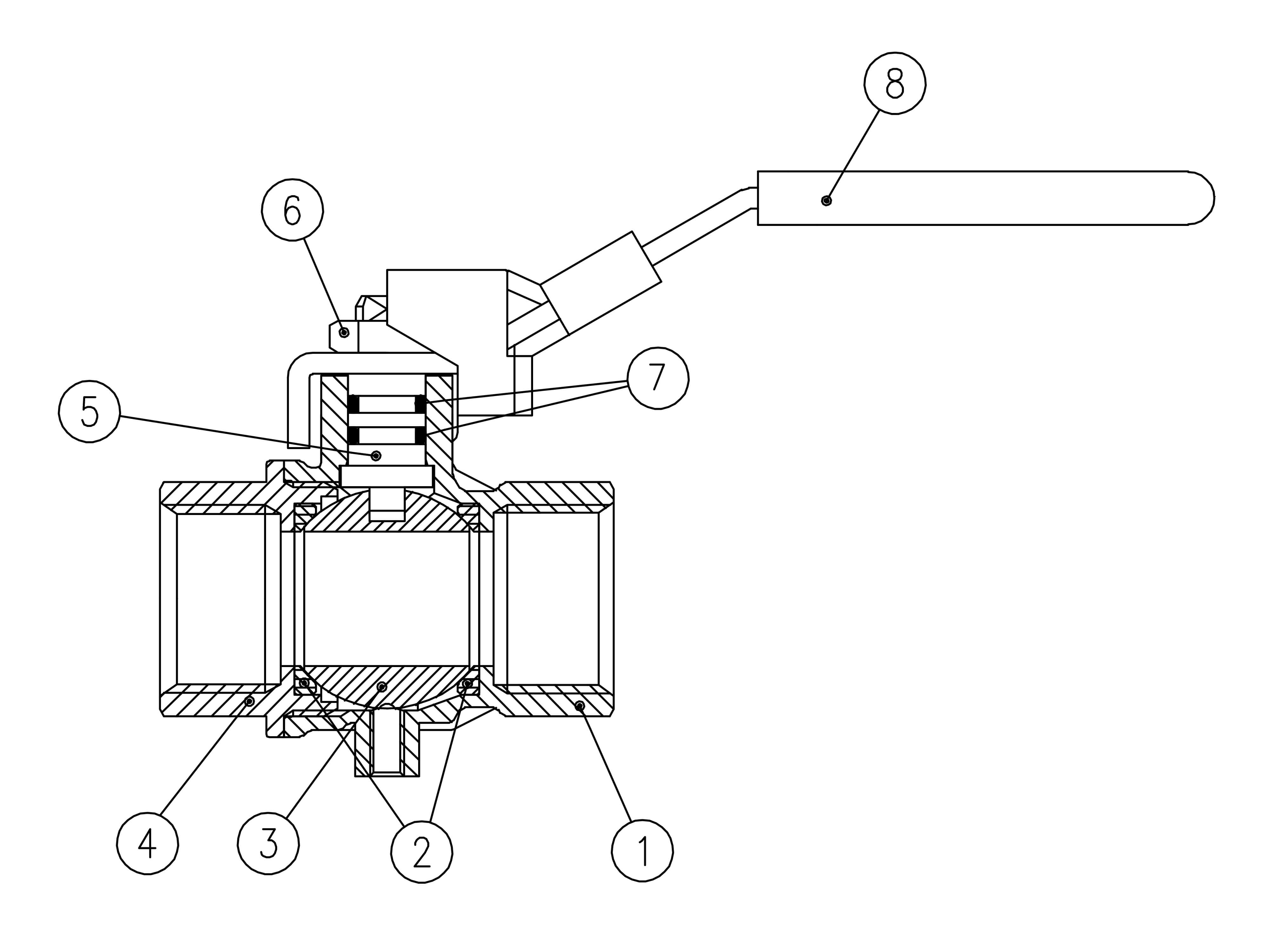

Description Quantité Matériau
Corps nickelé (traitement externe)
1
CW617N
Siège
2
PTFE molybdène chargé
Boule chromée
1
CW617N
Embout nickelé (traitement externe)
1
CW617N
Conception de joint torique de tige nickelée
1
CW617N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint torique
2
FPM
Poignée verrouillable en acier Geomet® enduit PVC bleu clair
1
DD11 (EN10111)

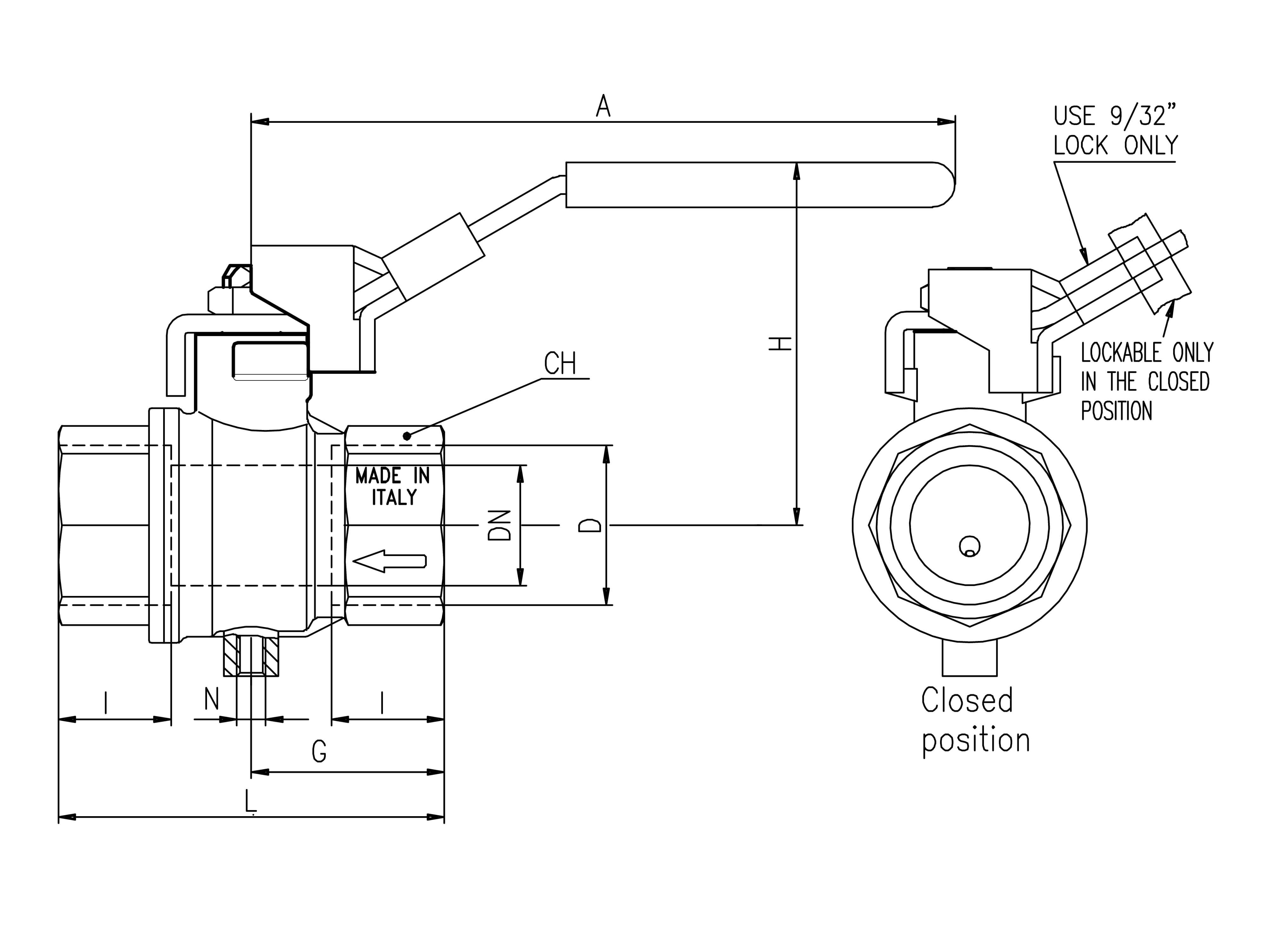

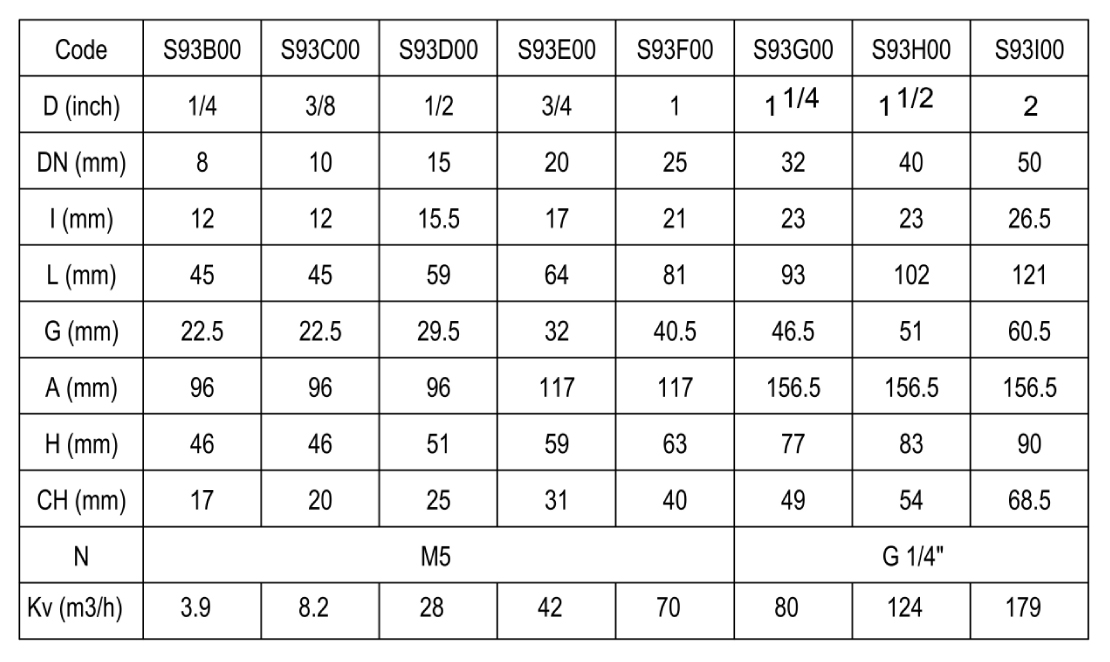

Le DN indique le diamètre nominal du débit. Le diamètre réel du débit est conforme à la norme DIN 3357 partie 4.

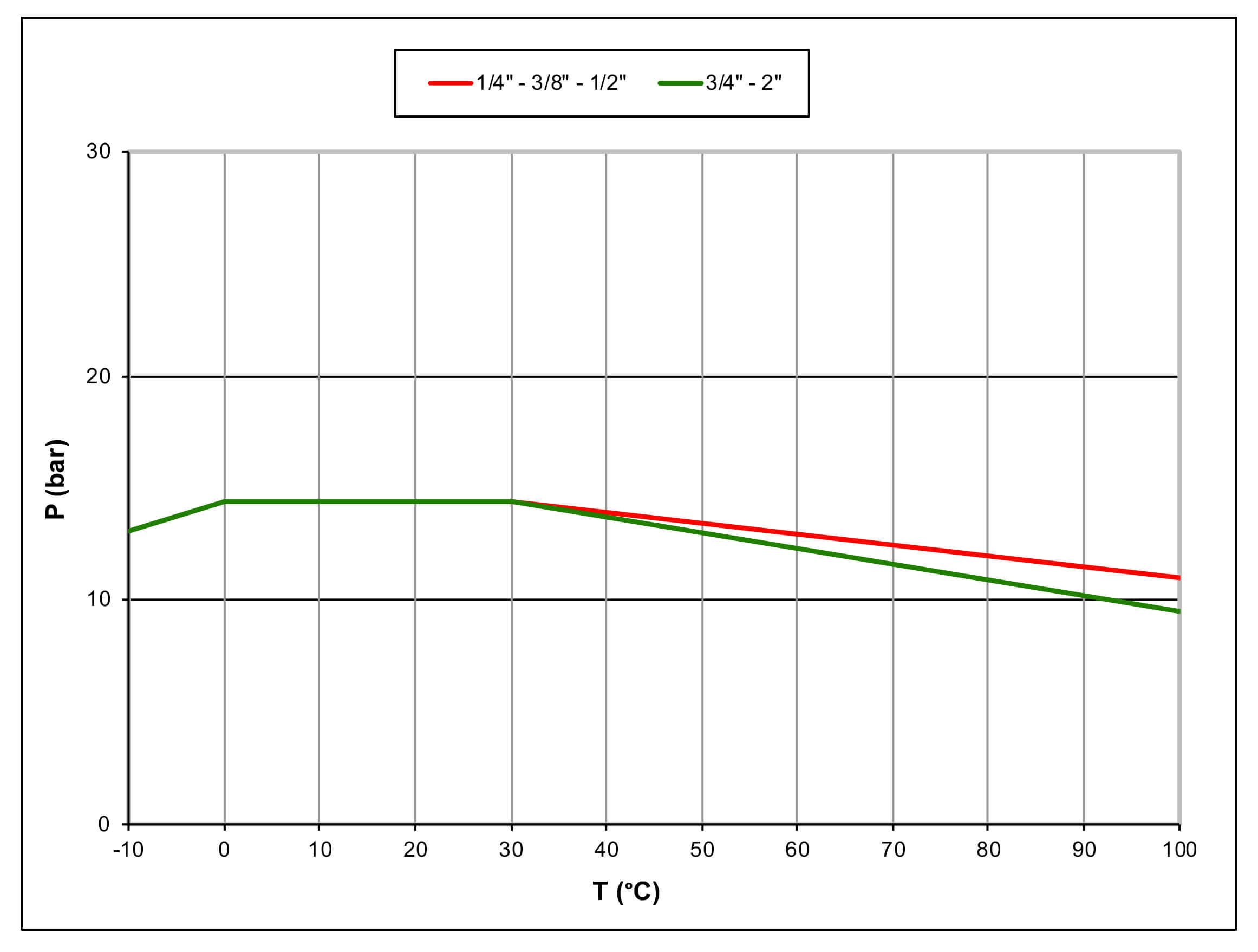

Tableau pression-température

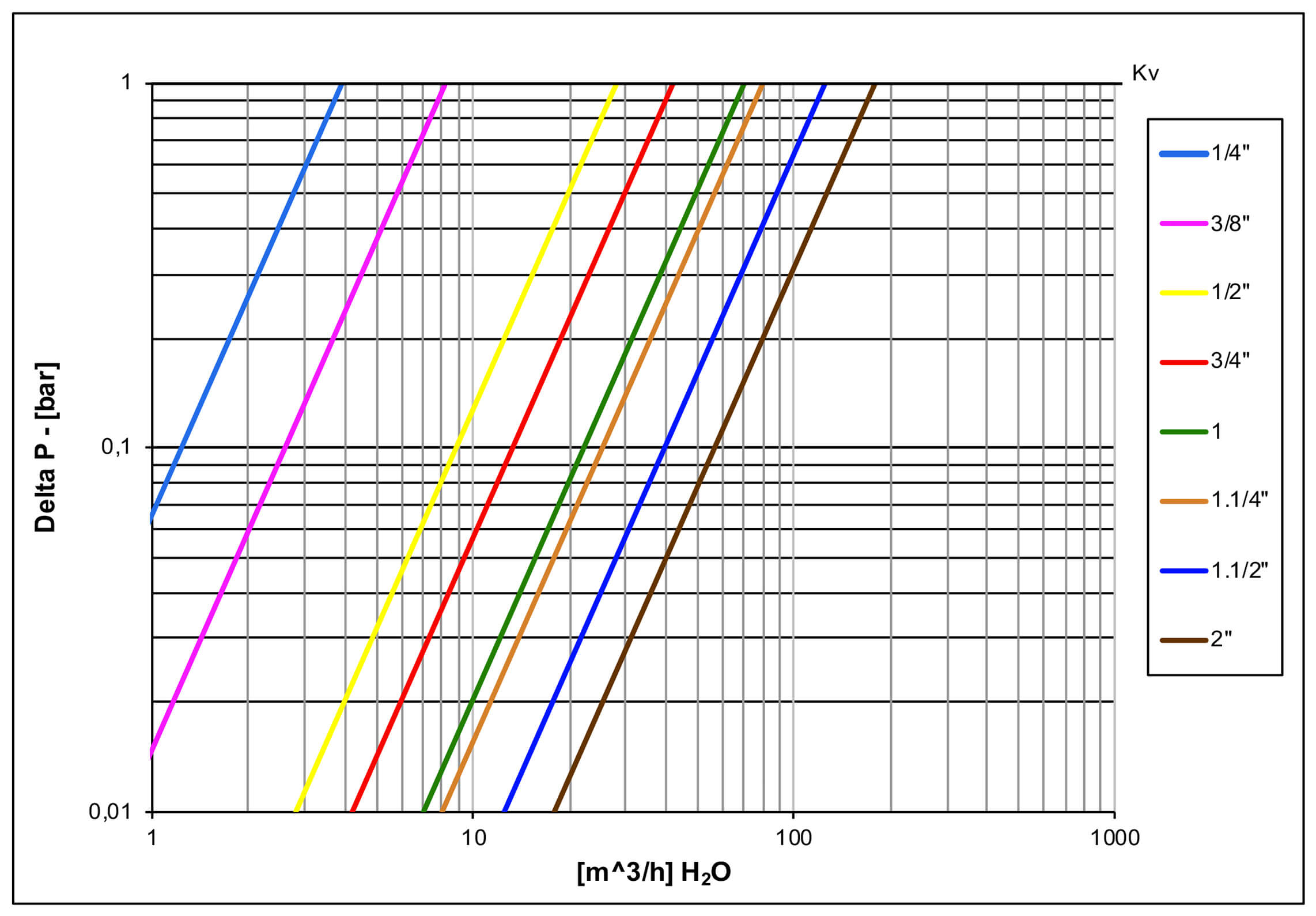

Diagramme de perte de charge

Matériel technique

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
