  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Boule en laiton chromé pour une durée de vie plus longue
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Conception compacte à taille réduite
  • Corps et capuchon en laiton non plaqué sablé à chaud et scellés avec du Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • Poignée amovible avec valve en service
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Tige en laiton nickelé anti-éruption
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • Pression de travail à froid sans choc de 40 bar (600 psi)
  • -40°C à +170°C (-40°F à +350°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  • Filetages coniques NPT ANSI B.1.20.1 (modèle art. 71 avec joint de presse-étoupe)

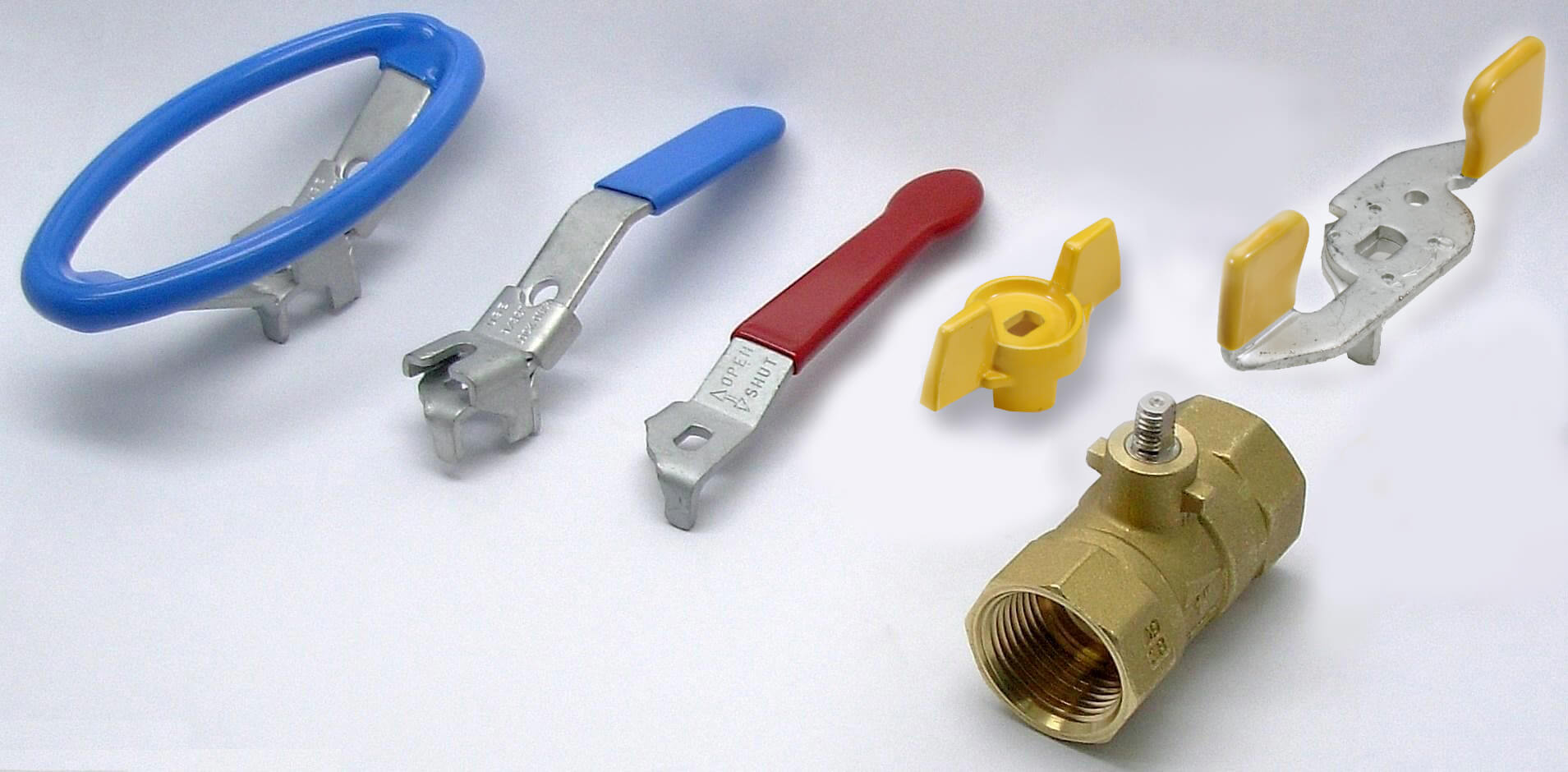

  • Rallonge de tige
  • Poignée en T
  • Poignée ovale verrouillable
  • Poignée en acier inoxydable (1.4016 / AISI 430)
  • Dispositif de verrouillage breveté
  • Poignée courte
  • Butée de mémoire RuB conçue pour être installée avec notre poignée courte
  • ISO 7/1, BS 21 BSPT conique femelle par filetage femelle
  • Boisseau sphériqueen acier inoxydable (1.4401 / AISI 316)
  • Joints PTFE renforcés de verre
  • Design personalisé
  • Filetage mâle par femelle
  • Selon 2014/68/UE module A : il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm
  • GOST-R (Russie)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques

sphère creuse 1.1/2"- 2"

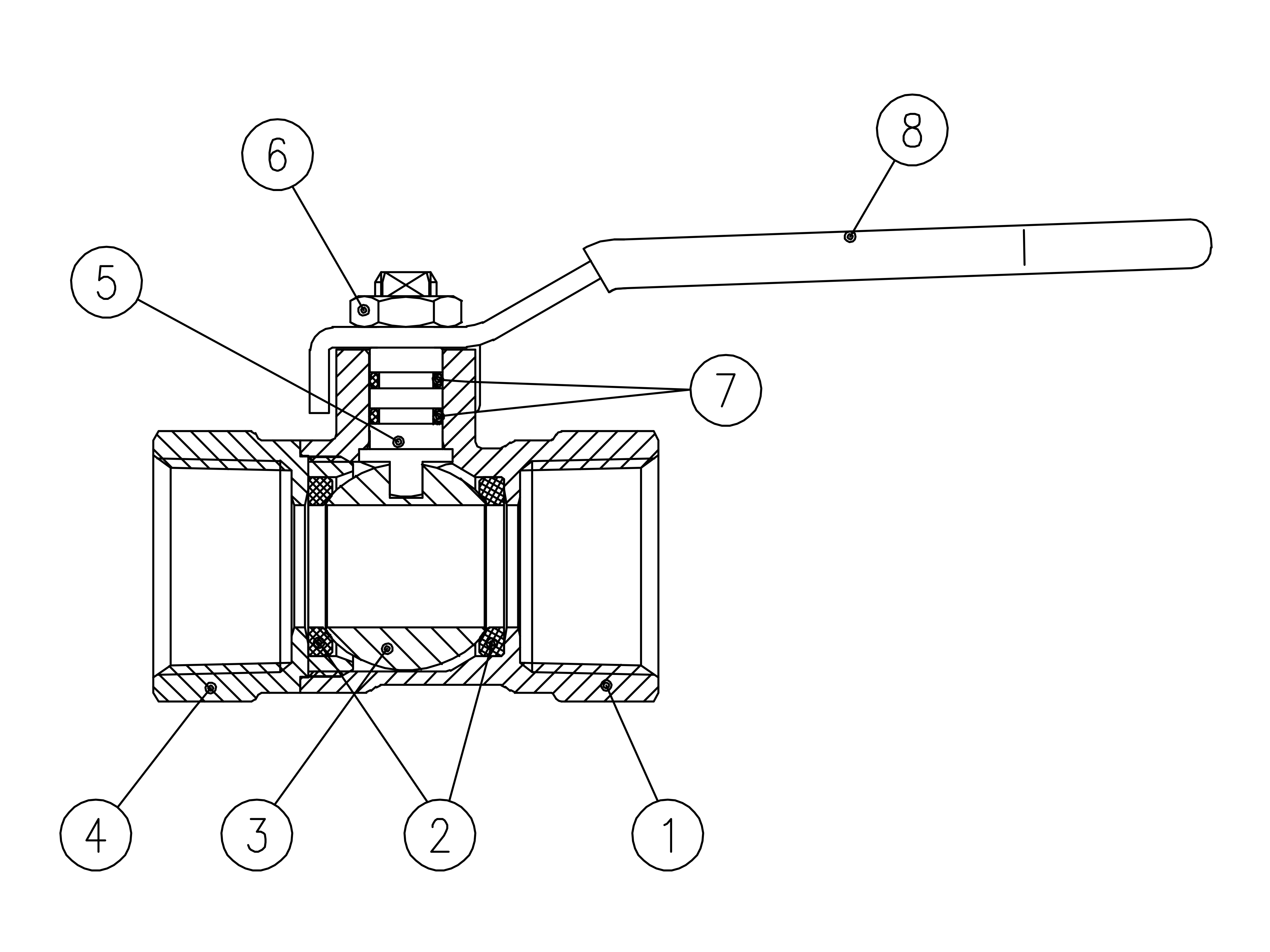

Description Quantité Matériau
Corps non plaqué
1
CW617N
Siège
2
PTFE
Boule chromée
1
CW617N
Embout non plaqué
1
CW617N
Conception de joint torique de tige nickelée
1
CW617N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint torique
2
FPM
Manche acier Geomet® enduit PVC rouge
1
DD11 (EN10111)

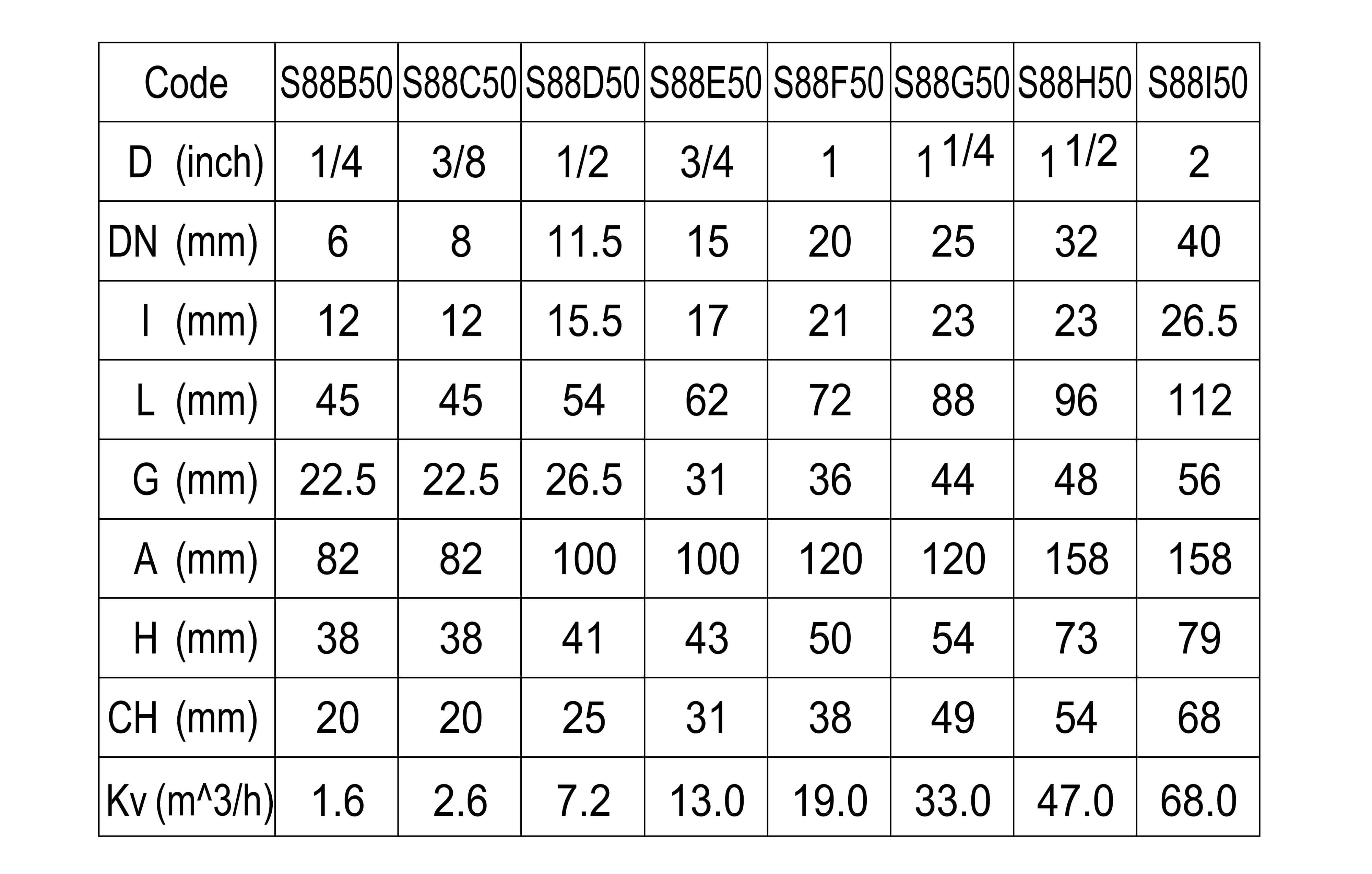

DN indique le diamètre nominal du débit. Les robinets à boisseau sphériquesont marqués CE sur la poignée de 1.1/2 à 2"" comme suit :

CE XXCODEXX Cat. I-A

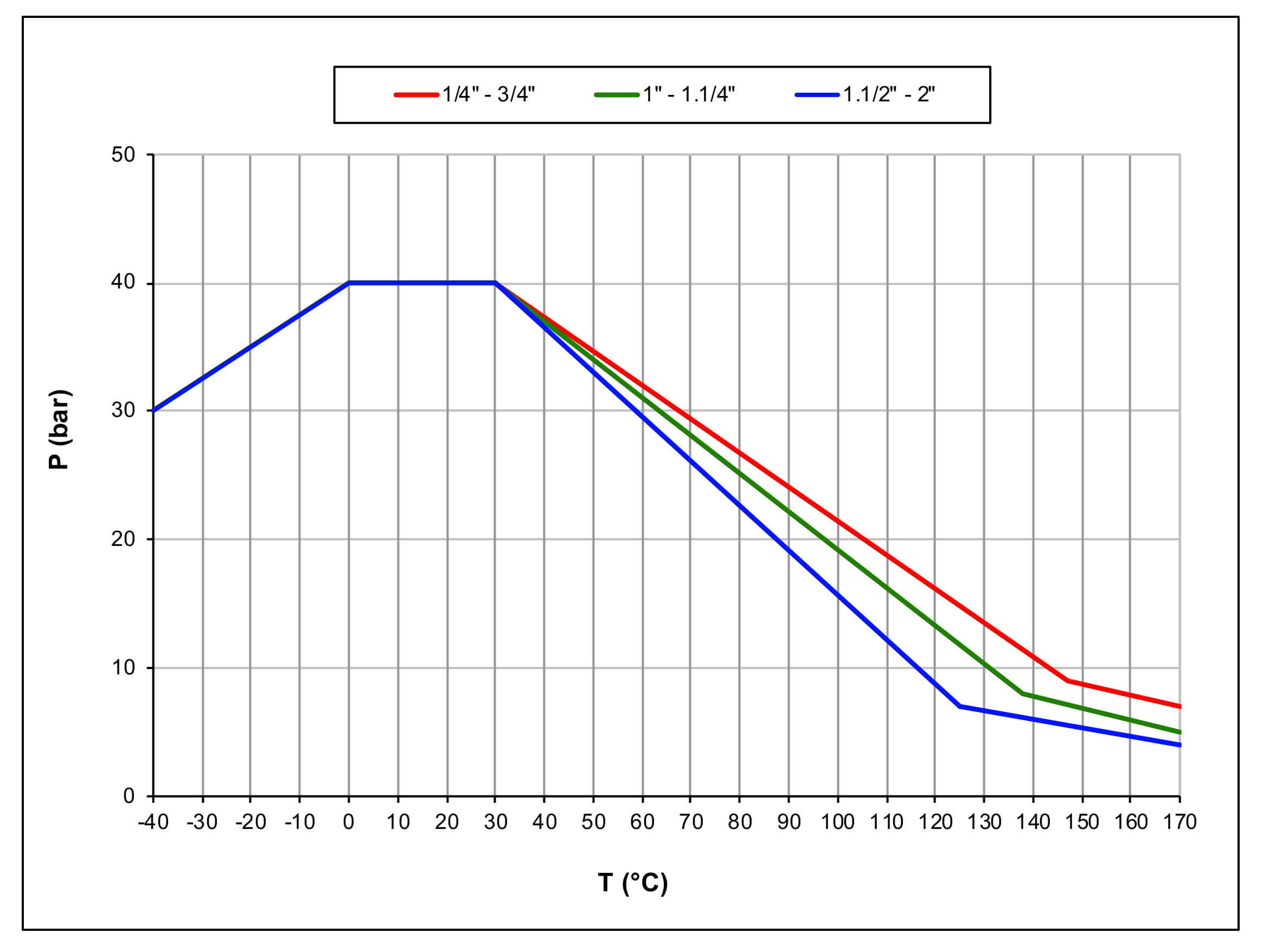

Tableau pression-température

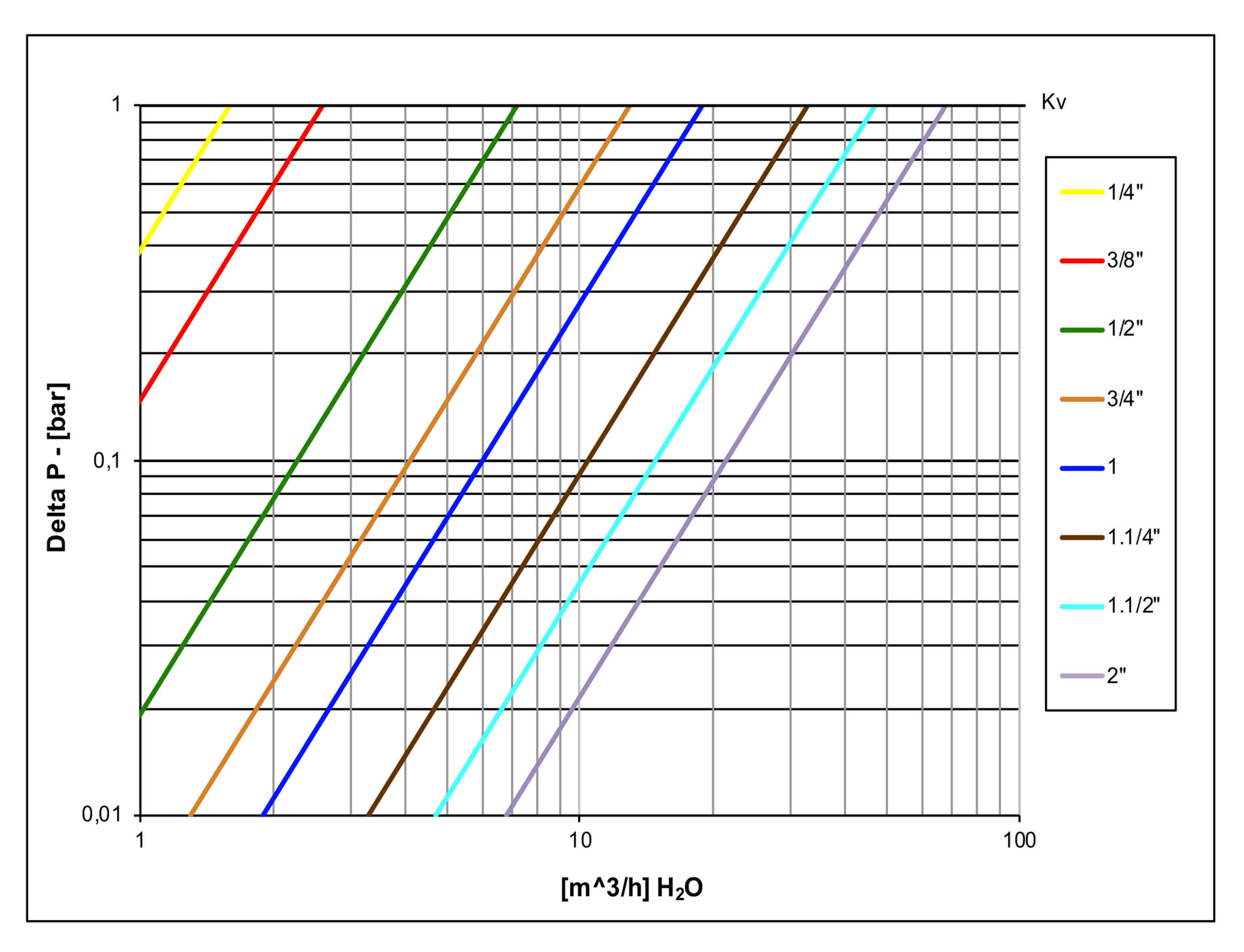

Diagramme de perte de charge
