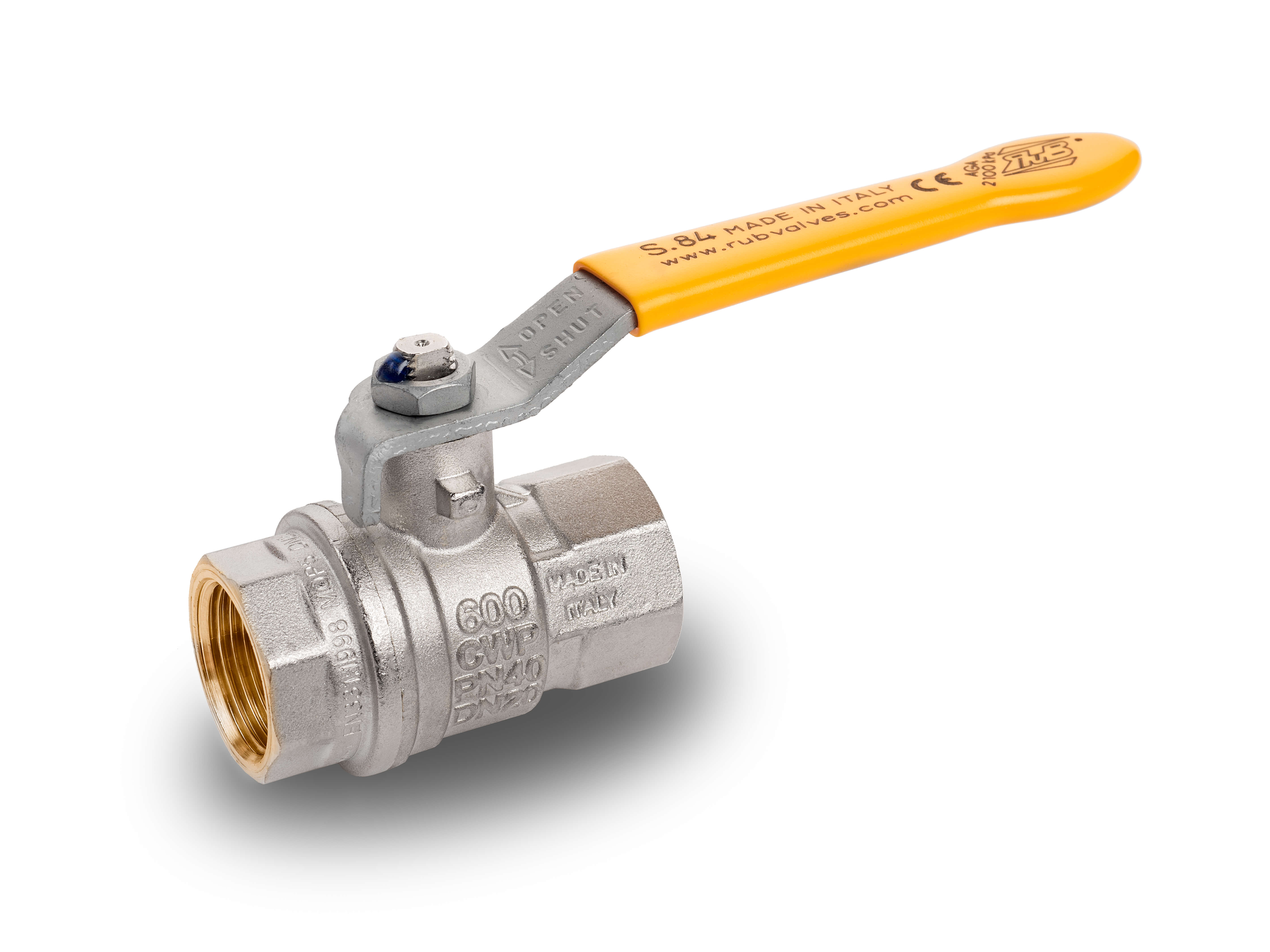

Info technique

  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Boule en laiton chromé pour une durée de vie plus longue
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Corps et capuchon en laiton externe nickelé sablé à chaud scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Tige en laiton nickelé anti-éruption
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • 40 bar (600 PSI) jusqu'à 2″, 30 bar (450 PSI) sur 2″ pression de travail à froid sans choc
  • -40°C à +170°C (-40° à +350°F)
  • Pour une utilisation avec des fluides dangereux, la température nominale est de -20°C +60°C et la pression nominale est de 5 bar
  • AS4617 Limitation pour le GAZ : 2 100 Kpa jusqu'à 2 ″ et 1 500 Kpa de 2,1/2 ″ à 4 ″ pression de service nominale et température de 0 °C/+60 °C
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  • Rallonge de tige
  • Poignée en T
  • Poignée verrouillable ovale jusqu'à 2″, ronde sur 2″
  • Poignée en acier inoxydable 1.4016/AISI 430
  • Dispositif de verrouillage breveté pour vannes jusqu'à 4″
  • Filetage mâle par femelle
  • Poignée courte
  • Butée de mémoire RuB conçue pour être installée avec notre poignée courte
  • EN10226-2, ISO 7/1, BS 21 BSPT conique femelle par filetage femelle
  • Passage intégral selon DIN 3357 pour un débit maximal
  • Boisseau sphériqueen acier inoxydable 1.4401/AISI 316
  • Joints PTFE renforcés de verre
  • Design personalisé
  • Évaluation selon la directive sur les équipements sous pression 2014/68/UE module B+D par ICIM (0425)
  • L'Australian Gas Association (Australie)
  • Factory Mutual (États-Unis)
  • Groupe BSI (Royaume-Uni)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/4"- 2"

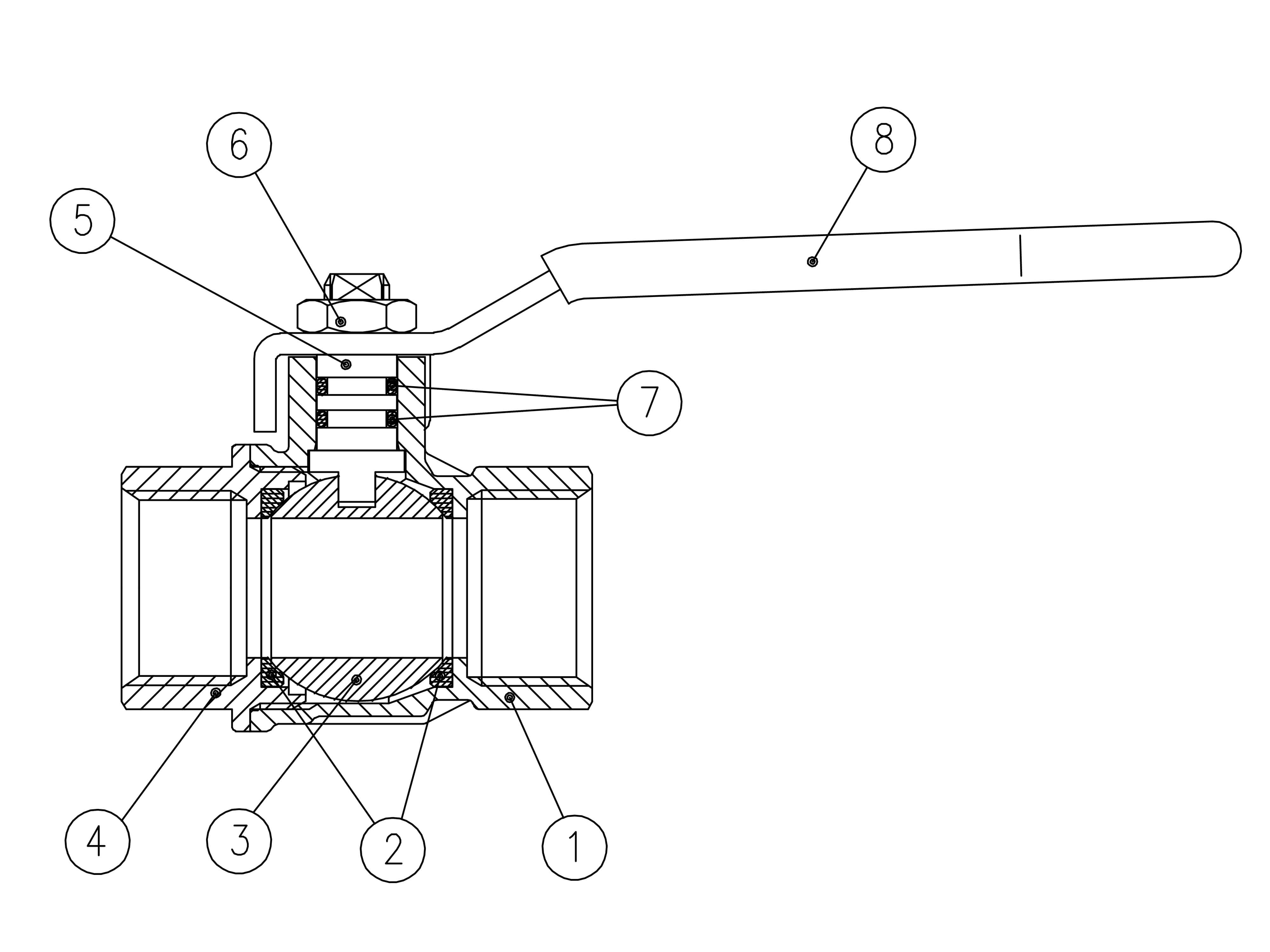

Description Quantité Matériau
Corps nickelé (extérieur nickelé, intérieur non plaqué jusqu'à 2)
1
CW617N
Siège
2
PTFE
Boule chromée
1
CW617N
Embout nickelé (extérieur nickelé, intérieur non plaqué jusqu'à 2)
1
CW617N
Joint torique de tige nickelé
1
CW617N
Ecrou Geomet®
1
CB4FF (EN 10263-2)
Joint torique
2
FPM
Manche en acier Geomet® recouvert de PVC jaune
1
DD11 (EN 10111)

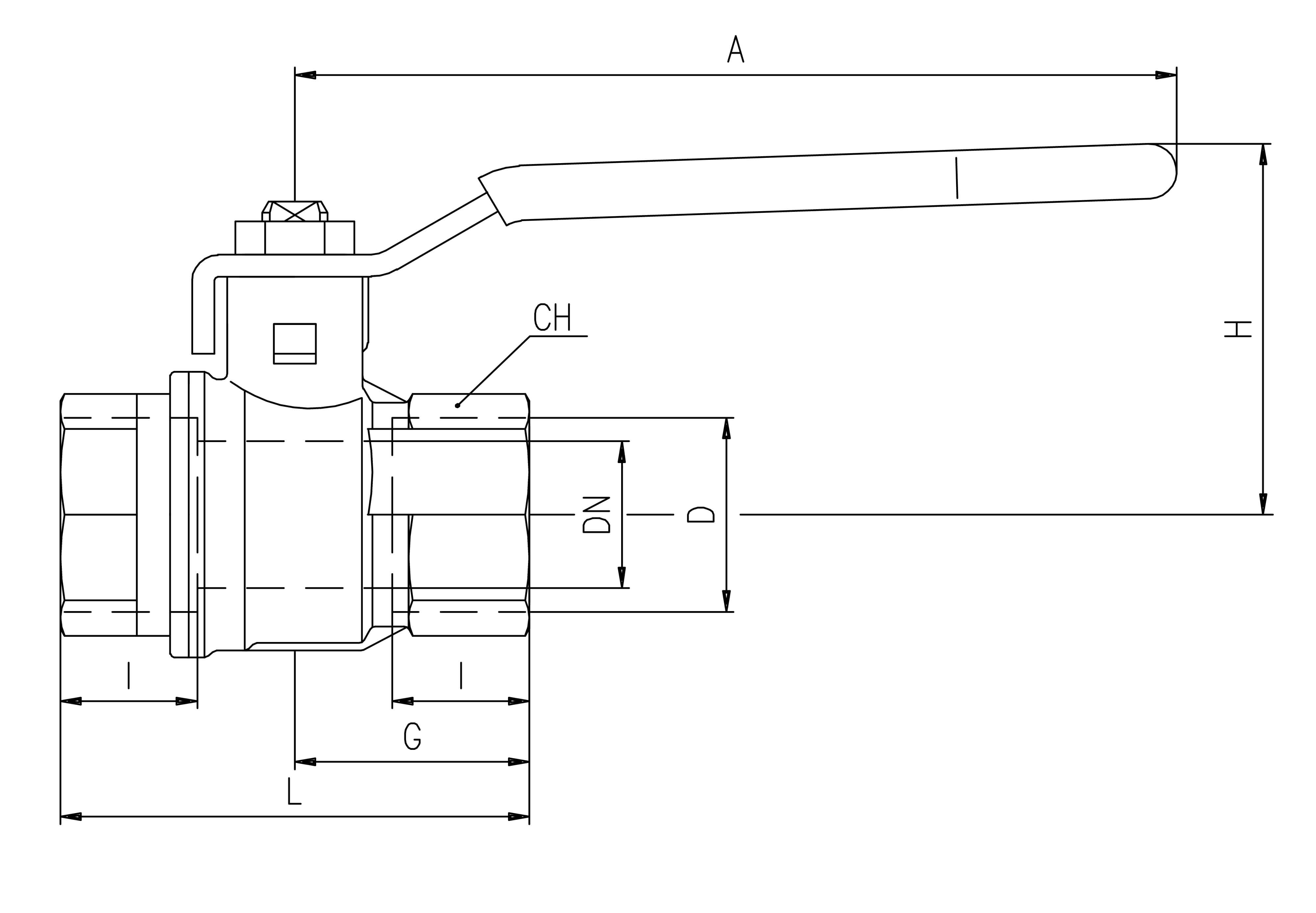

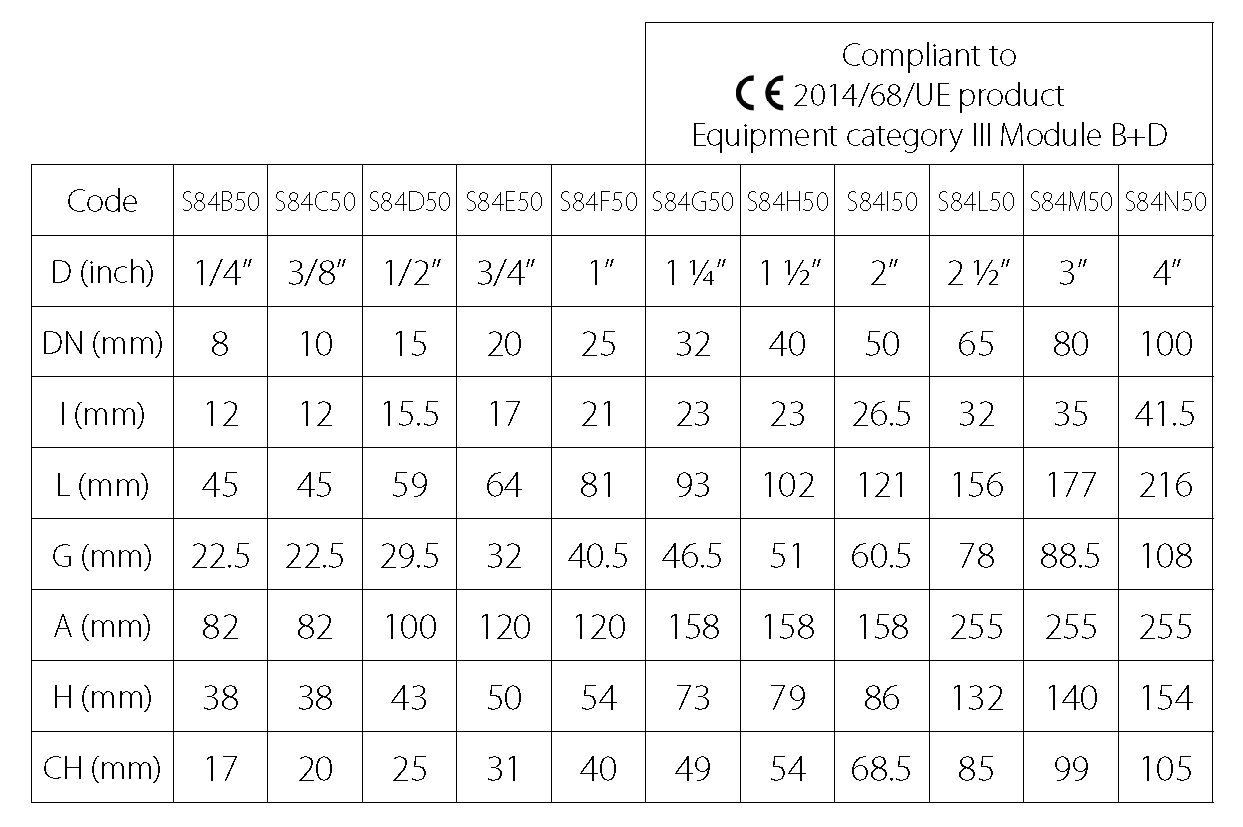

Le DN indique le diamètre nominal du débit. Le diamètre réel du débit est conforme à la norme DIN 3357 partie 4. La configuration de la tige des vannes de plus de 2" est légèrement différente. Les robinets à boisseau sphérique sont marqués CE sur la poignée de 1,1/4" à 2", sur le corps de plus de 2" comme suit : CE 0425 cat IIIB+D PS : 5 GAS TS1:-20°C TS2 : +60°C

Tableau pression-température

Limitations AS4617 pour GAZ : 2100 Kpa jusqu'à 2" et 1500 Kpa de 2,1/2" à 4" pression de service nominale et température 0°C +60°C

Diagramme de perte de charge

Matériel technique

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
