Technische Informationen

  • 24h 100% Dichtigkeitstest garantiert
  • Das doppelte Dichtungssystem ermöglicht den Betrieb des Ventils in beide Richtungen, wodurch die Installation vereinfacht wird
  • Keine metallischen beweglichen Teile
  • Keine Wartung jemals erforderlich
  • Der Griff zeigt die Ballposition deutlich an
  • Silikonfreies Gleitmittel auf allen Dichtungen
  • Verchromte Messingkugel für längere Lebensdauer
  • Griffstopper am Körper, um Spannungen am Schaft zu vermeiden
  • Heißgeschmiedetes, sandgestrahltes, außen vernickeltes Messinggehäuse und Kappe, abgedichtet mit Loctite® oder einem gleichwertigen Gewindedichtmittel
  • Feinstes Messing nach EN 12165 und EN 12164 Spezifikationen
  • Geomet® Karbonstahlgriff mit dicker PVC-Tauchbeschichtung. Die Griffbeschichtung bietet sowohl thermischen als auch elektrischen Schutz
  • WARNUNG: Überschreiten Sie nicht die angemessene Temperatur und/oder elektrische Last
  • Ausblassicherer Schaft aus vernickeltem Messing
  • Wartungsfreie, doppelte FPM-O-Ringe am Vorbau für maximale Sicherheit
  • 40 bar (600 PSI) bis 2″, 30 bar (450 PSI) über 2″ stoßfreier Kaltarbeitsdruck
  • -40°C bis +170°C (-40° bis +350°F)
  • Für den Einsatz mit gefährlichen Flüssigkeiten beträgt die Nenntemperatur -20 °C +60 °C und die Druckstufe 5 bar
  • AS4617 Begrenzung für GAS: 2100 Kpa bis 2″ und 1500 Kpa von 2,1/2″ bis 4″ Nennbetriebsdruck und 0°C/+60°C Temperatur
  • ACHTUNG: Das Einfrieren der Flüssigkeit in der Anlage kann das Ventil schwer beschädigen
  • Selbstschmierende Sitze aus reinem PTFE mit flexiblem Lippendesign

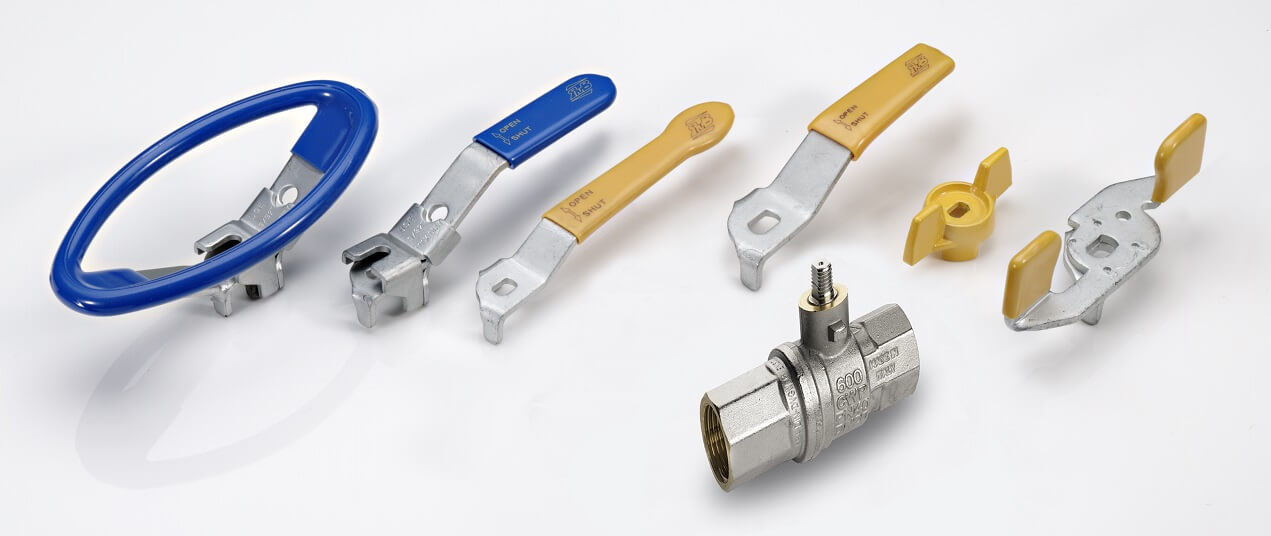

  • Stammverlängerung
  • T-Griff
  • Ovaler abschließbarer Griff bis 2″, rund über 2″
  • Edelstahlgriff 1.4016/AISI 430
  • Patentierte Verriegelungsvorrichtung für Ventile bis 4″
  • Männlich durch weibliche Gewinde
  • Kurzer Griff
  • RuB-Memory-Stop, der für die Installation mit unserem Stummelgriff entwickelt wurde
  • EN10226-2, ISO 7/1, BS 21 BSPT Konus weiblich durch Innengewinde
  • Voller Durchgang nach DIN 3357 für maximalen Durchfluss
  • Edelstahlkugel 1.4401/AISI 316
  • Glasgefüllte PTFE-Dichtungen
  • Maßgefertigtes Design
  • Bewertung nach Druckgeräterichtlinie 2014/68/UE Modul B+D durch ICIM (0425)
  • Die Australian Gas Association (Australien)
  • Factory Mutual (Vereinigte Staaten)
  • BSI-Gruppe (Großbritannien)
  • RoHS-konform (EU)

HINWEIS: Zulassungen gelten nur für bestimmte Konfigurationen/Größen.

1.1/4”- 2” Hohlkugel

Teilebeschreibung Anzahl Teilmaterial
Vernickeltes Gehäuse (außen vernickelt, innen unvernickelt bis zu 2)
1
CW617N
Sitz
2
PTFE
Verchromte Kugel
1
CW617N
Vernickelte Endkappe (außen vernickelt, innen unvernickelt bis zu 2)
1
CW617N
Vernickelte Spindel O-Ring Ausführung
1
CW617N
Geomet®-Mutter
1
CB4FF (EN 10263-2)
O-Ring
2
FPM
Gelber PVC-beschichteter Geomet®-Stahlgriff
1
DD11 (EN 10111)

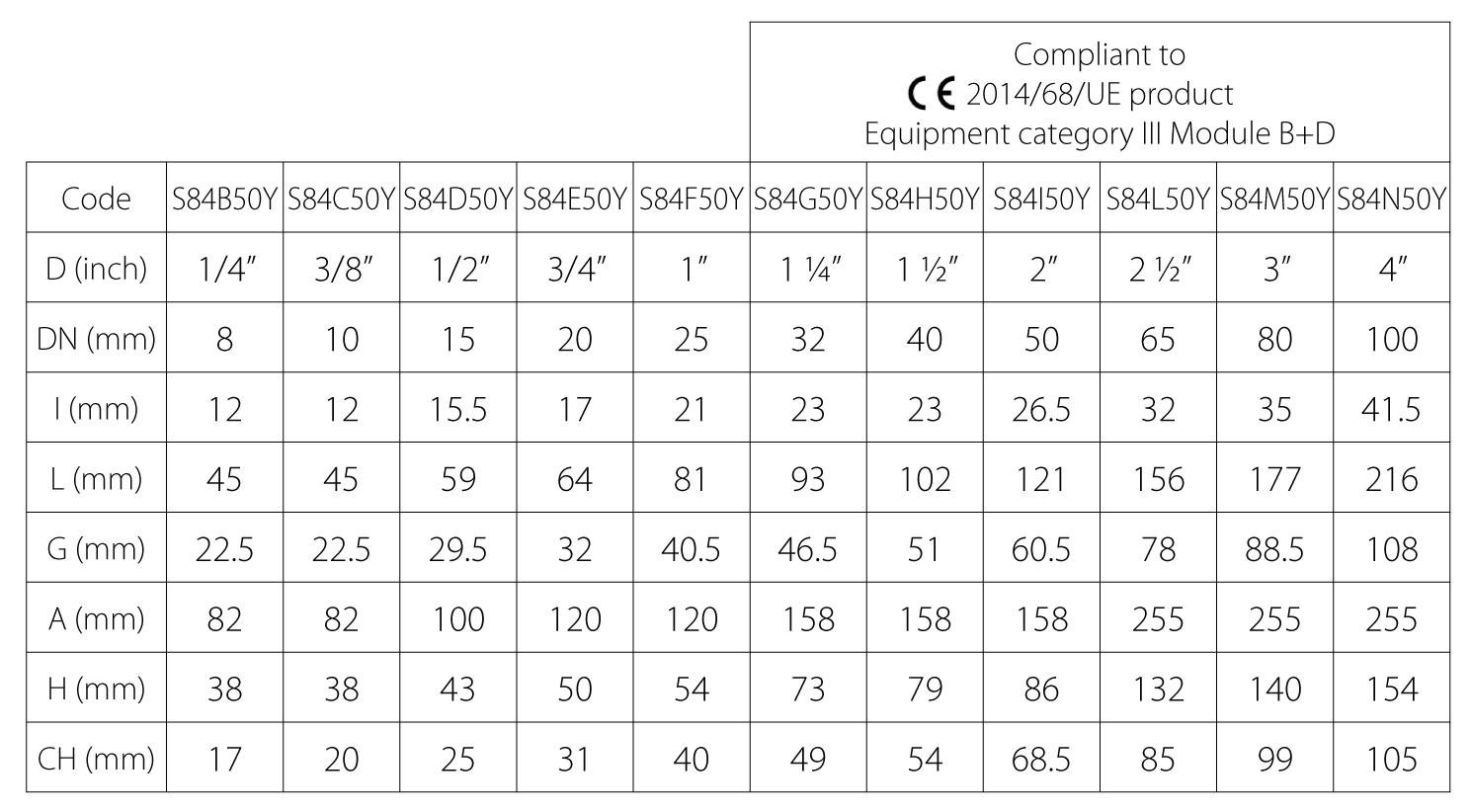

DN entspricht dem Nenn-Durchflussdurchmesser. Der tatsächliche Durchflussdurchmesser entspricht einem Volldurchgang nach DIN 3357 Teil 4.

Druck-Temperatur-Diagramm

AS4617-Einschränkungen für GAS: 2100 kpa bis 2 Zoll und 1500 kpa von 2,1/2 Zoll bis 4 Zoll Nennbetriebsdruck und 0 °C +60 °C Temperatur

Druckverlust-Diagramm
