Demande d'info

Info technique

  • 24h 100% test d'étanchéité garanti
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La couverture montre clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Boule en laiton chromé pour une durée de vie plus longue
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Passage intégral selon DIN 3357 pour un débit maximal
  • Corps et capuchon en laiton non plaqué sablé à chaud et scellés avec du Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Conception spéciale pour combiner les dernières technologies en matière de vannes et de robinets à gaz traditionnels
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Verrouillage inviolable en laiton forgé à chaud
  • Tige en laiton non plaqué anti-éruption
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • Pression de travail à froid sans choc de 600 PSI (40 bar)
  • Pression de service sans choc de 250 PSI (17 bar) pour le GPL
  • -40°F à +350°F (-40°C à +170°C)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  • Peint en gris
  • Extrémité union diélectrique modèle long ou court
  • Cône NPT ANSI B.1.20.1 femelle par union diélectrique filetages femelles

Voir art.80

  • Association canadienne de normalisation (États-Unis, Canada)
  • GOST-R (Russie)
  • Conforme RoHS (UE)
  • Underwriters Laboratories (États-Unis, Canada) : – Guide YSDT : Vanne d'arrêt GPL – Guide YRBX : Vanne d'arrêt pour liquide inflammable – Guide YRPV : Vanne d'arrêt de gaz pour une utilisation avec des gaz naturels et manufacturés – Guide MHKZ : Huile n°6 à 250°F

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/4"

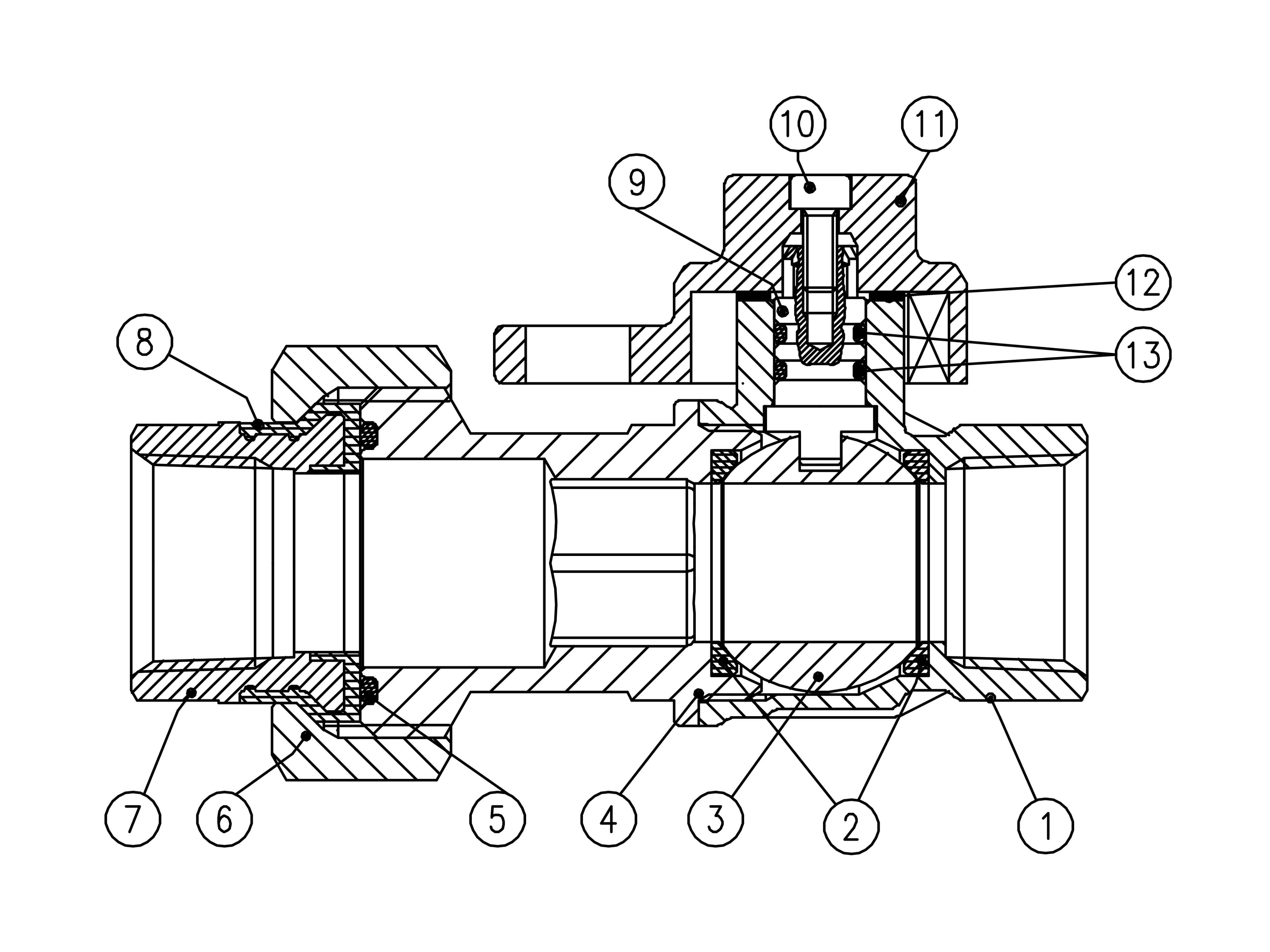

Description Quantité Matériau
Corps non plaqué
1
CW617N
Siège
2
PTFE
Boule chromée
1
CW617N
Entretoise non plaquée
1
CW617N
Joint torique de pièce de queue
1
FPM
Écrou non plaqué
1
CW617N
Embout diélectrique
1
CW617N
Isolation
1
Polyamide
Conception de joint torique de tige non plaquée
1
CW617N
Vis en acier inoxydable
1
1.4301 / AISI 304

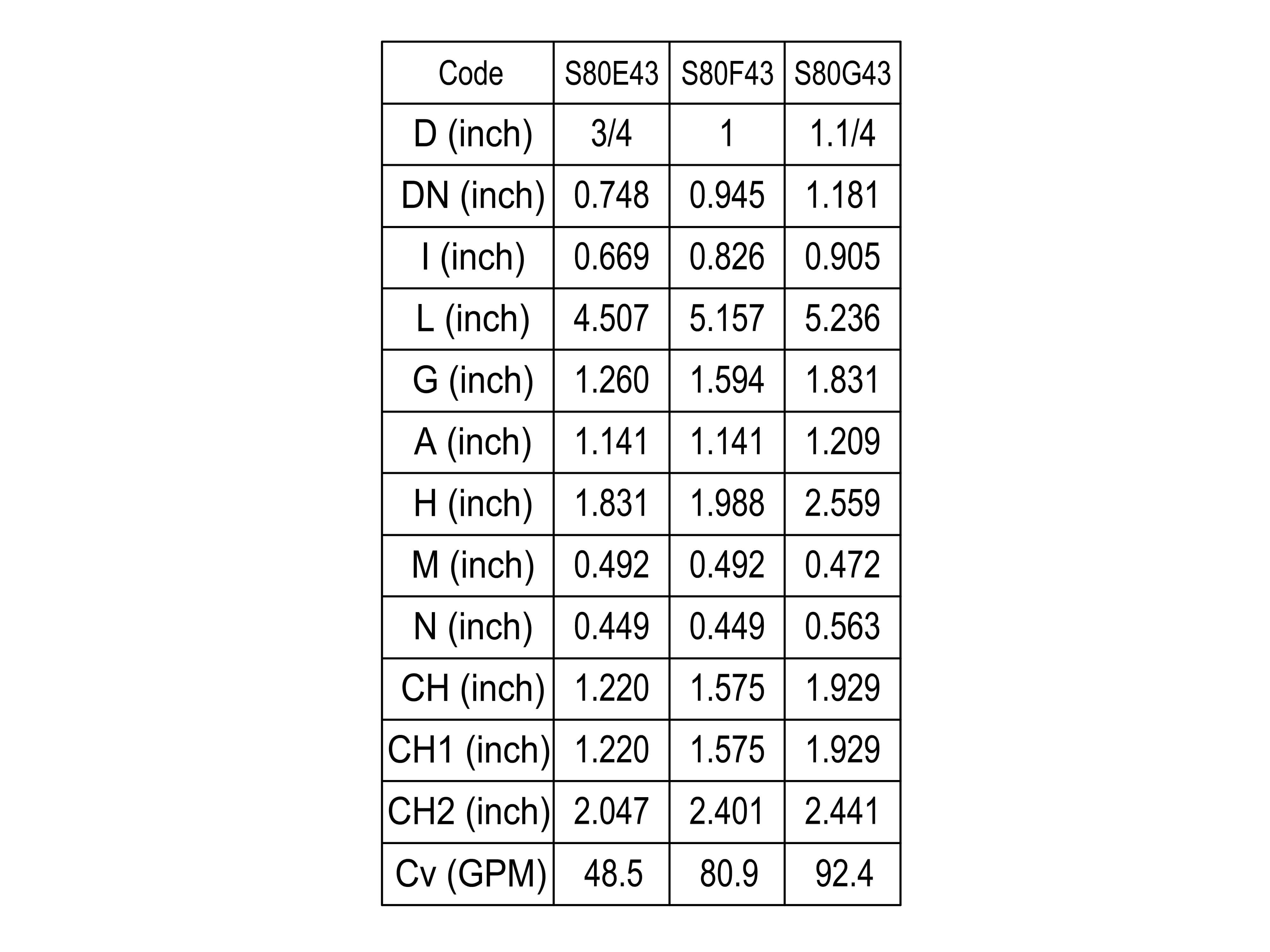

Le DN indique le diamètre nominal du débit. Le diamètre réel du débit est conforme à la norme DIN 3357 partie 4.

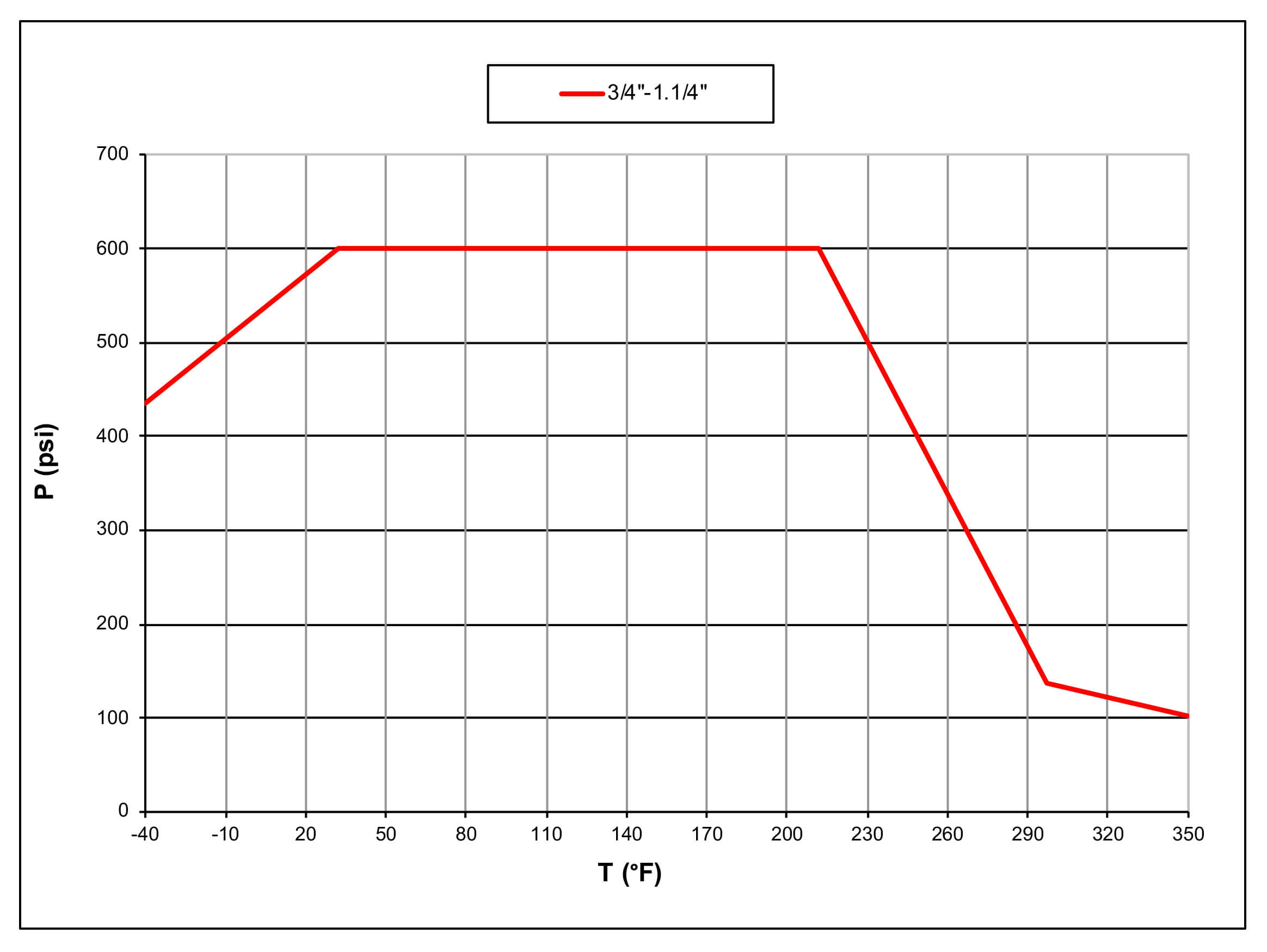

Tableau pression-température

Le tableau s'applique à la valve

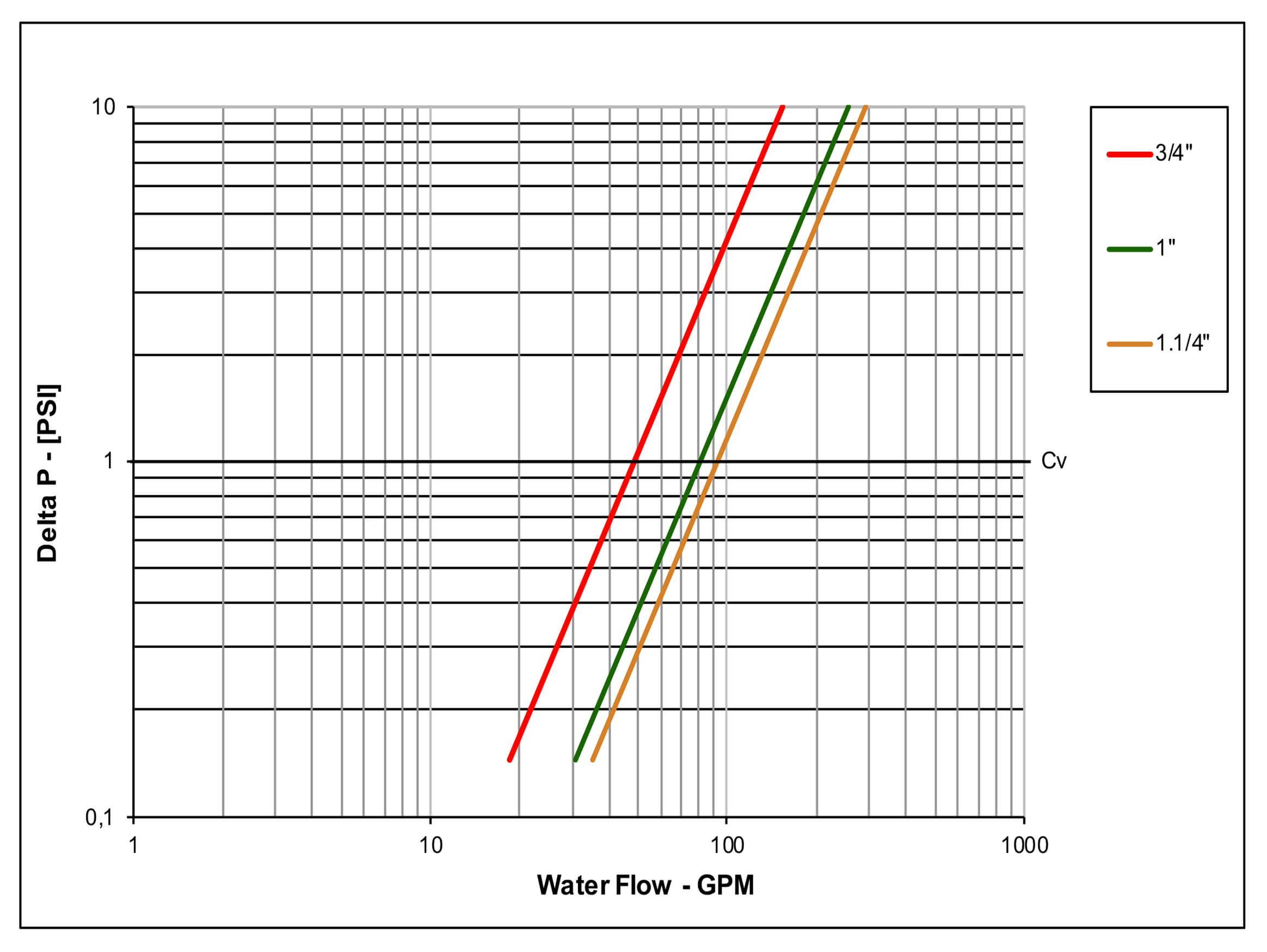

Diagramme de perte de charge

Matériel technique

Document
Document
Permetti download anche all'utente anonimo
Off

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.

XCES8043
-
5813
