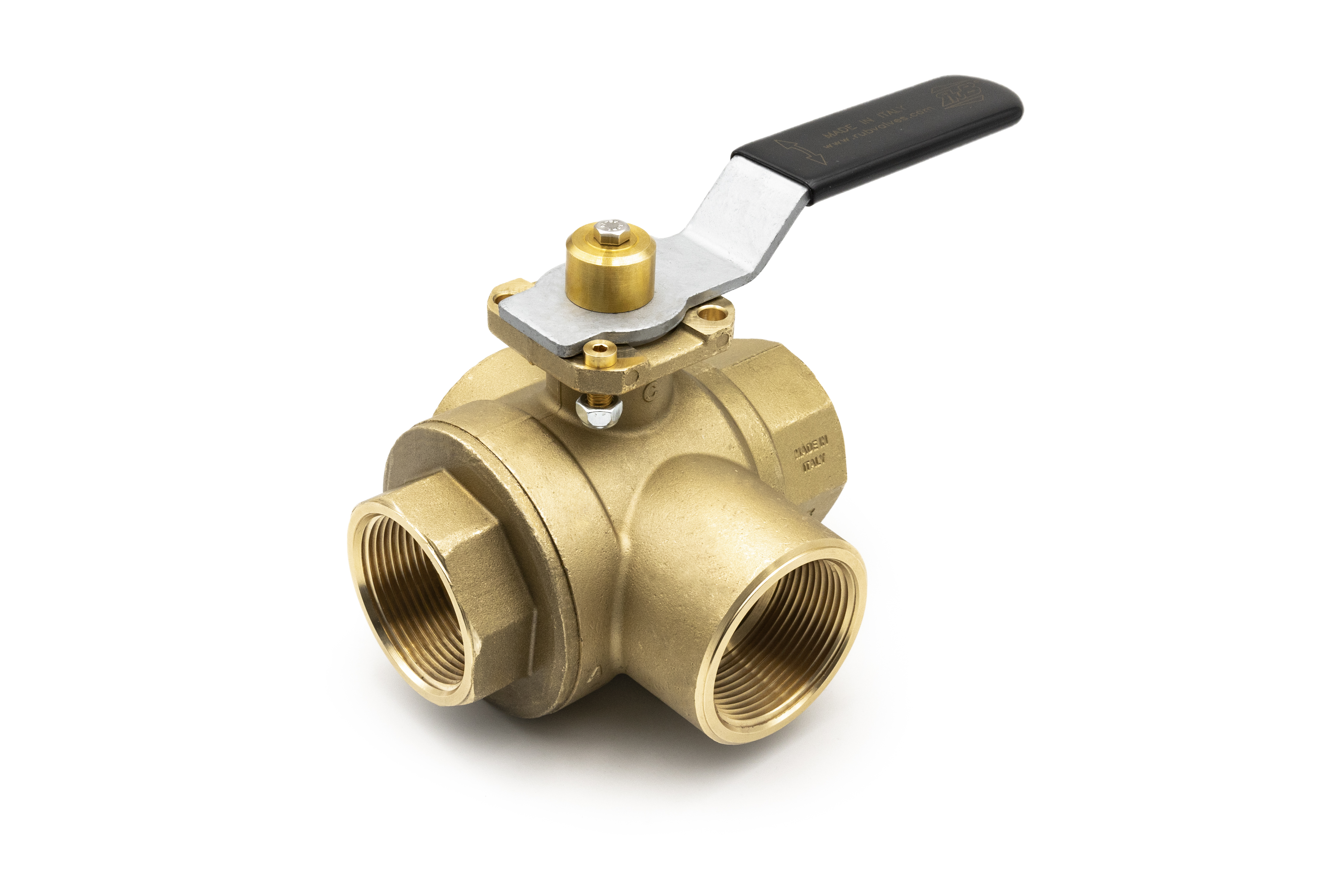

La série RuB s.7641 est le bon choix pour la déviation des fluides. Elle est conçue avec des composants robustes sans entretien qui garantissent la facilité une utilisation simple et sûre. Avec une simple rotation de 90°, vous pouvez dévier le débit d'une sortie vers l'autre. Il est possible d'utiliser aussi bien la commande manuelle traditionnelle qu'un système d'automatisation moderne. Il est également possible de passer facilement de la manette à une bride ISO 5211 pour actionneur. Elle se caractérise par un faible couple de manœuvre et d'un siège auto-compensateur qui réduit l'usure et répond à notre exigence de test de durée de vie de 100 000 cycles. La vanne peut être achetée séparément, avec poignée ou avec un actionneur RuB déjà monté.
Document
Info technique
- Test d'étanchéité 100% électronique garanti pour une sécurité maximale
- Pas de pièces mobiles métal sur métal
- Aucun entretien jamais requis
- Lubrifiant sans silicone sur tous les joints
- Boule en laiton chromé pour une durée de vie plus longue
- Fonctionne bien dans n'importe quelle orientation
- Configuration forte
- Port complet à 100 % pour un débit maximal
- Corps et capuchon en laiton nickelé sablé à chaud et scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent
- Bride de montage ISO5211 / DIN3337 intégrée pour une connexion universelle à l'actionneur
- Laiton le plus fin selon les spécifications EN 12165 et EN 12164
- Conception à 3 voies en L pour la déviation du débit
- Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
- Poignée amovible avec valve en service
- AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
- Tige en laiton nickelé anti-éruption
- Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
- Pression de travail à froid sans choc de 450 PSI (30 bar)
- -4°F à +350°F (-20°C à 170°C)
- ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
- Sièges autolubrifiants en PTFE renforcé avec conception à lèvre flexible et compensation d'usure

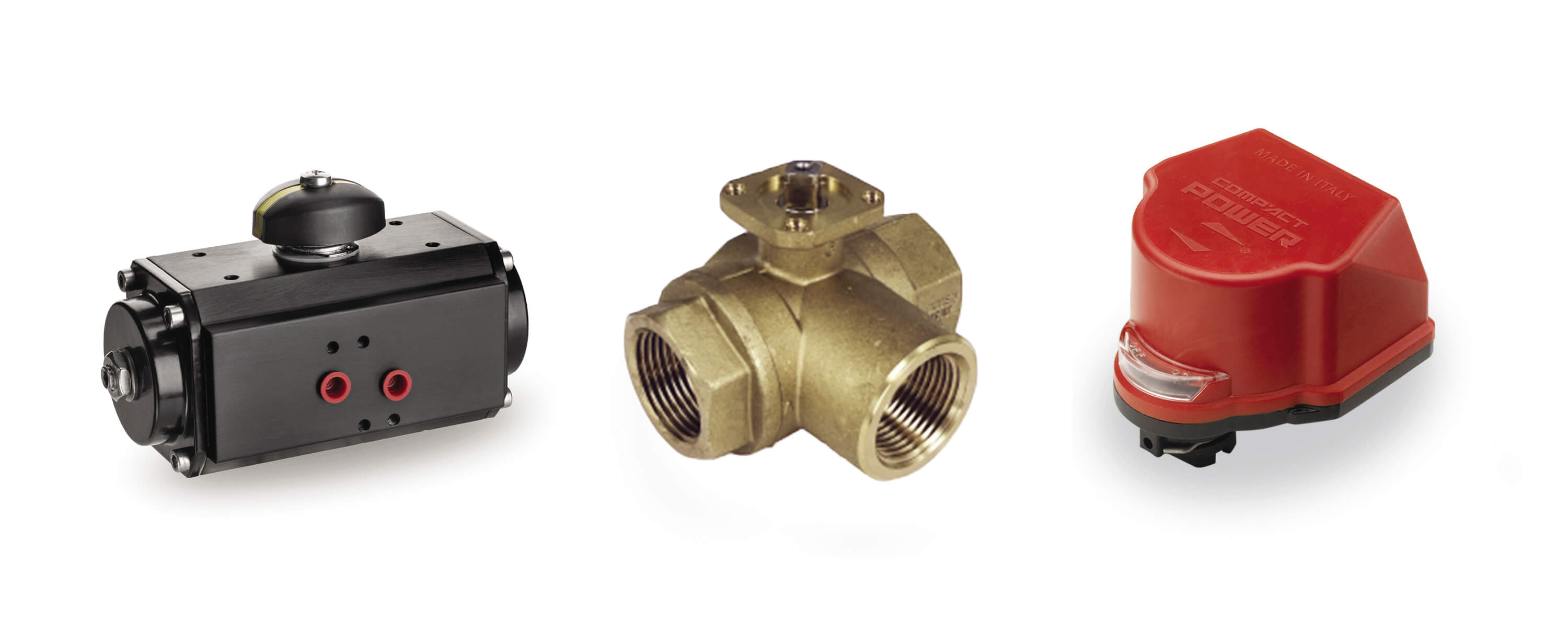

- Actionneur pneumatique à pignon et crémaillère (rappel par ressort ou double effet)
- Actionneur électrique Compact Power
- Filetages femelles parallèles EN10226-1/ISO228
- S.7641 sans poignée, actionneur prêt
- Divers kit de tringlerie d'actionneur
- Cône NPT ANSI B.1.20.1 filetage femelle par filetage femelle
- Design personalisé
- Tige en acier inoxydable (1.4401 / AISI 316)
- Configurations avec 4 sièges, L-port (s.7241L) ou T-port (s.7341L)
- Conforme RoHS (UE)
REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

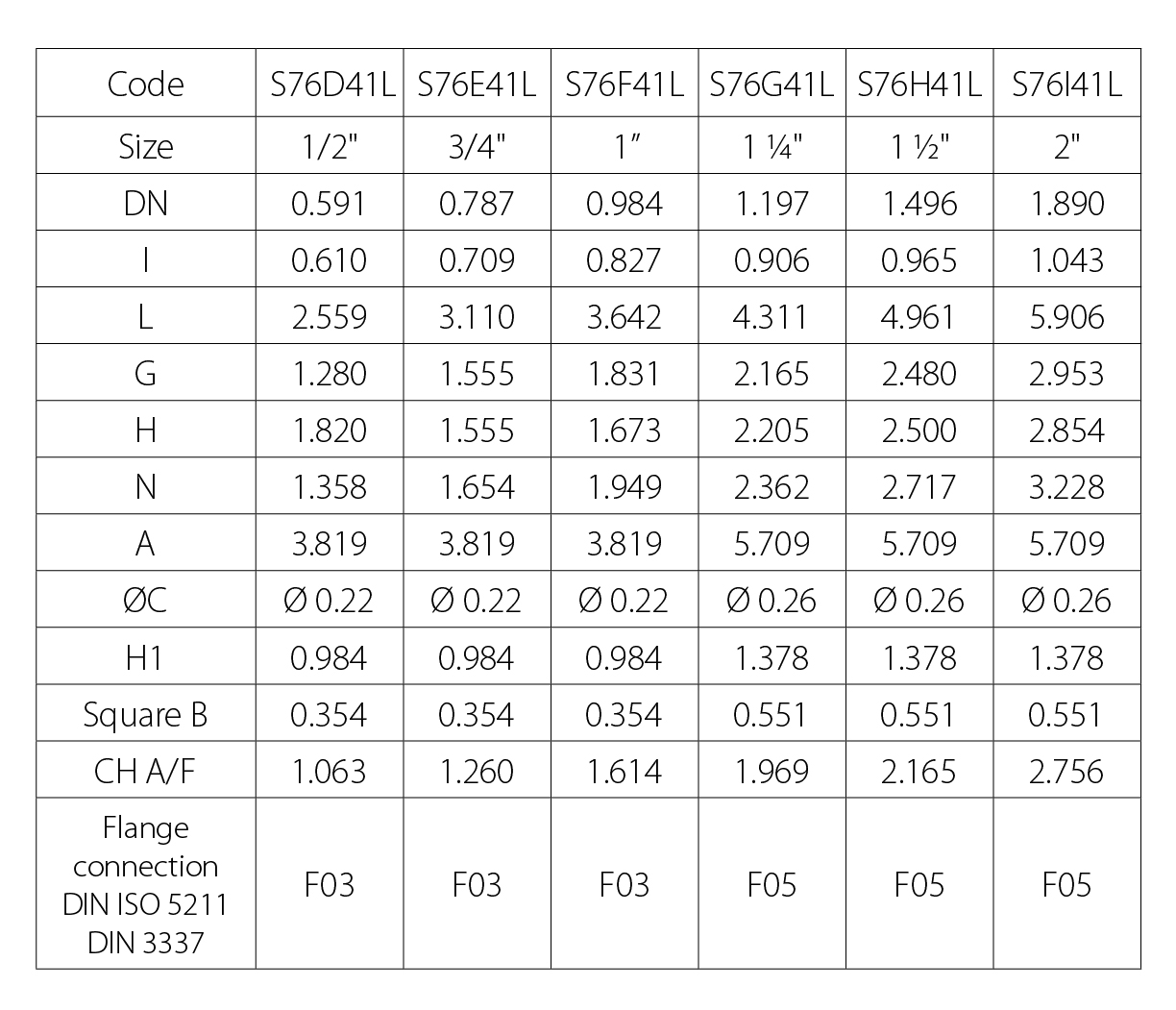

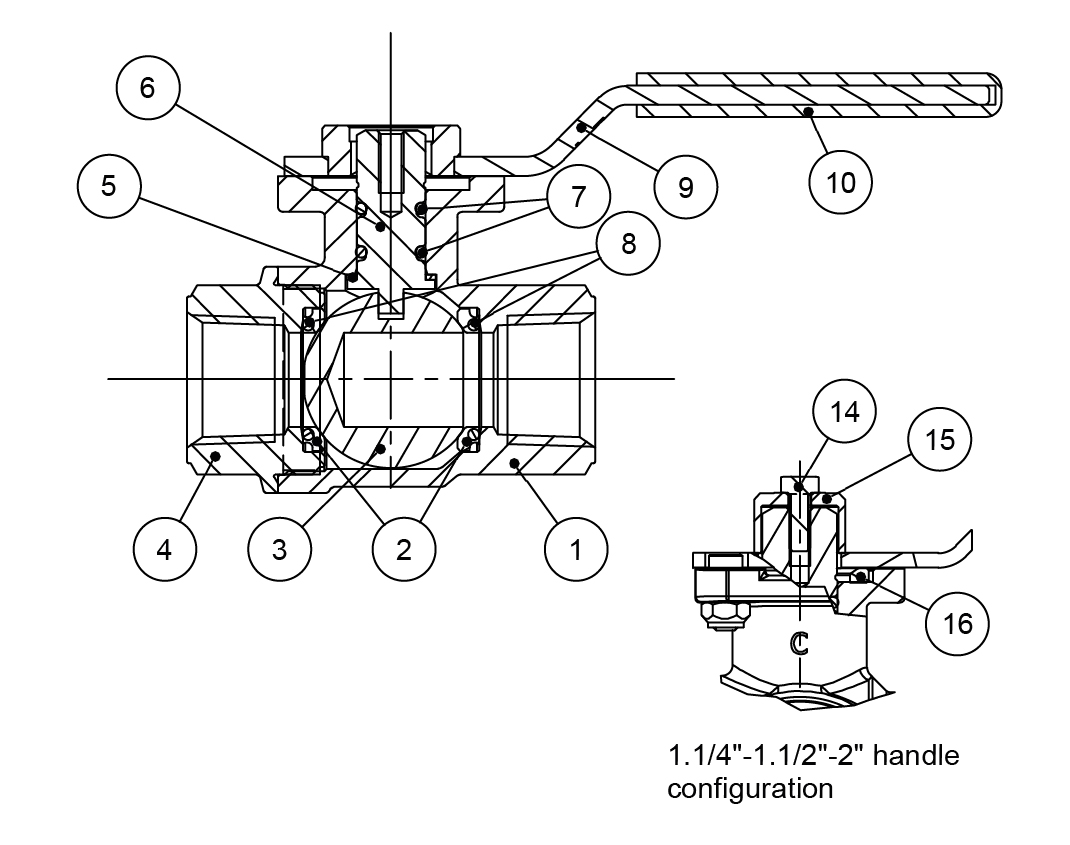

| Description | Quantité | Matériau |
|---|---|---|
|
Corps non plaqué sablé
|
1
|
CW617N
|
|
Siège
|
2
|
PTFE chargé graphite 15%
|
|
Boule chromée
|
1
|
CW617N
|
|
Embout non plaqué sablé
|
1
|
CW617N
|
|
Machine à laver
|
1
|
Carbone PTFE chargé 25%
|
|
Conception de joint torique de tige nickelée
|
1
|
CW617N
|
|
Joint torique
|
2
|
FPM
|
|
Joint torique
|
2
|
FPM
|
|
Poignée en acier plaqué Geomet®
|
1
|
DD11 (EN10111)
|
|
Revêtement trempé noir
|
1
|
PVC
|
|
Stainless steel screw
|
1
|
1.4401 / AISI304
|
|
Unplated stop
|
1
|
CW617N
|
|
Zinc plated steel nut
|
1
|
Class 8 (UNI7474)
|
|
Stainless steel Exagonal screw
|
1
|
1.4401 / AISI304
|
|
Unplated cap
|
1
|
CW614N
|
|
Washer
|
1
|
PTFE
|
Torque for actuator sizing in-lb
Facteurs de correction de couple
Le couple de la vanne peut varier en fonction de la fréquence de fonctionnement, de la température et des caractéristiques de frottement du fluide. Si le fluide a plus ou moins de frottement que l'eau, multipliez le couple par les facteurs suivants.
| Huiles ou liquides lubrifiants | 0.8 |
| Gaz secs, gaz naturel | 1.5 |
| Boues ou liquides contenant des particules abrasives | 1.5÷2.5 |
Matériel technique
Document
Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
