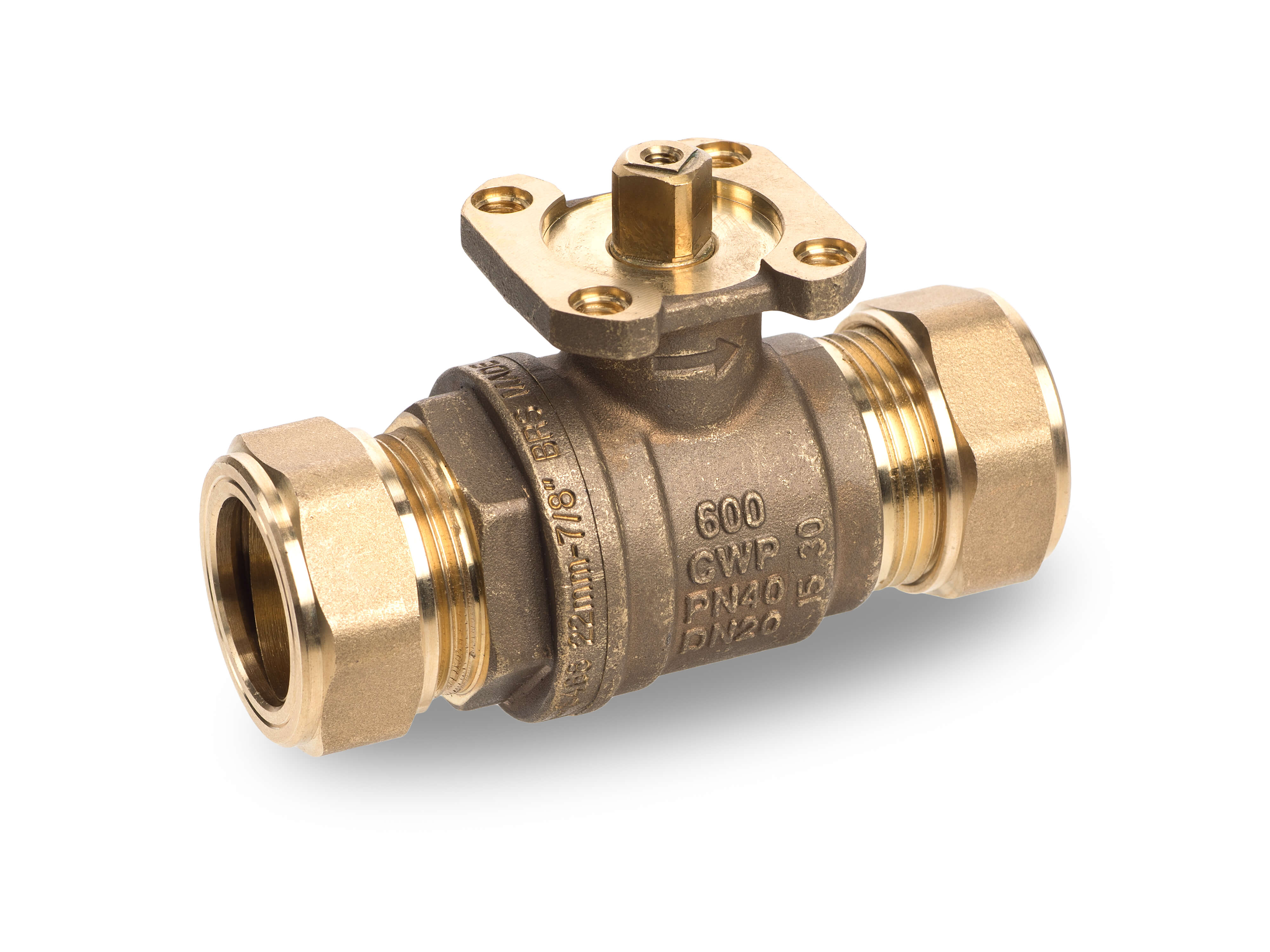

Info technique

  • 100% test d'étanchéité garanti
  • La flèche sur le corps de la vanne indique clairement le sens d'écoulement
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La tige indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • DZR chromé et boisseau sphériqueen laiton sans plomb pour une durée de vie plus longue et avec fonction antigel
  • Passage intégral selon DIN 3357 pour un débit maximal
  • DZR forgé à chaud sablé et corps non plaqué sans plomb et capuchon scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Laiton résistant à la dézincification et sans plomb conformément à HCACL Composition hygiénique en alliage de cuivre (liste UBA)
  • La bride ISO 5211 robuste intégrée permet le montage direct d'actionneurs électriques et pneumatiques, sans support ni accouplement requis. Voir la gamme RuB d'actionneurs électriques et pneumatiques.
  • Joints toriques doubles en EPDM sans entretien à la tige pour une sécurité maximale
  • DZR non plaqué anti-éruption et tige en laiton sans plomb
  • Indice de coque : 40 bar (600 PSI) pression de travail à froid sans choc
  • Note du siège/extrémités de compression : 16 bar max (230 psi max) pression de travail à froid sans choc (voir le tableau pour les limites de pression/température)
  • -20°C à +120°C (-4°F à +250°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges en EPDM pour un couple inférieur
  • Embouts à compression S.468 DZR et sans plomb 7/8″
  • Actionneur pneumatique à pignon et crémaillère (rappel par ressort ou double effet)
  • Actionneur électrique compact
  • Poignée verrouillable manuellement
  • Embouts de compression selon EN 1254-2
  • Design personalisé
  • Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas le marquage CE
  • Water Regulations Advisory Scheme (Royaume-Uni)
  • Certifié par CSA International pour l'eau potable selon NSF/ANSI 372 (États-Unis)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

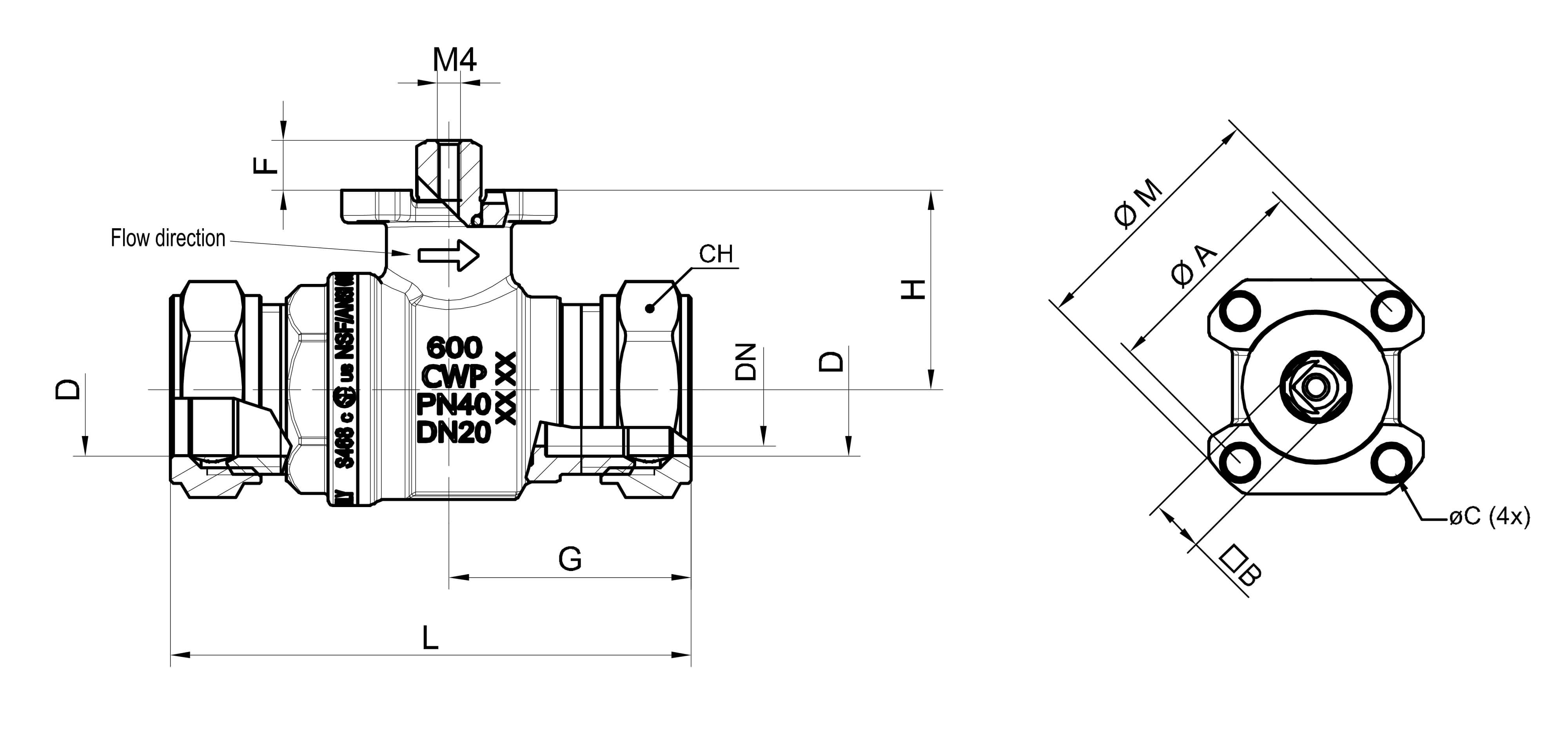

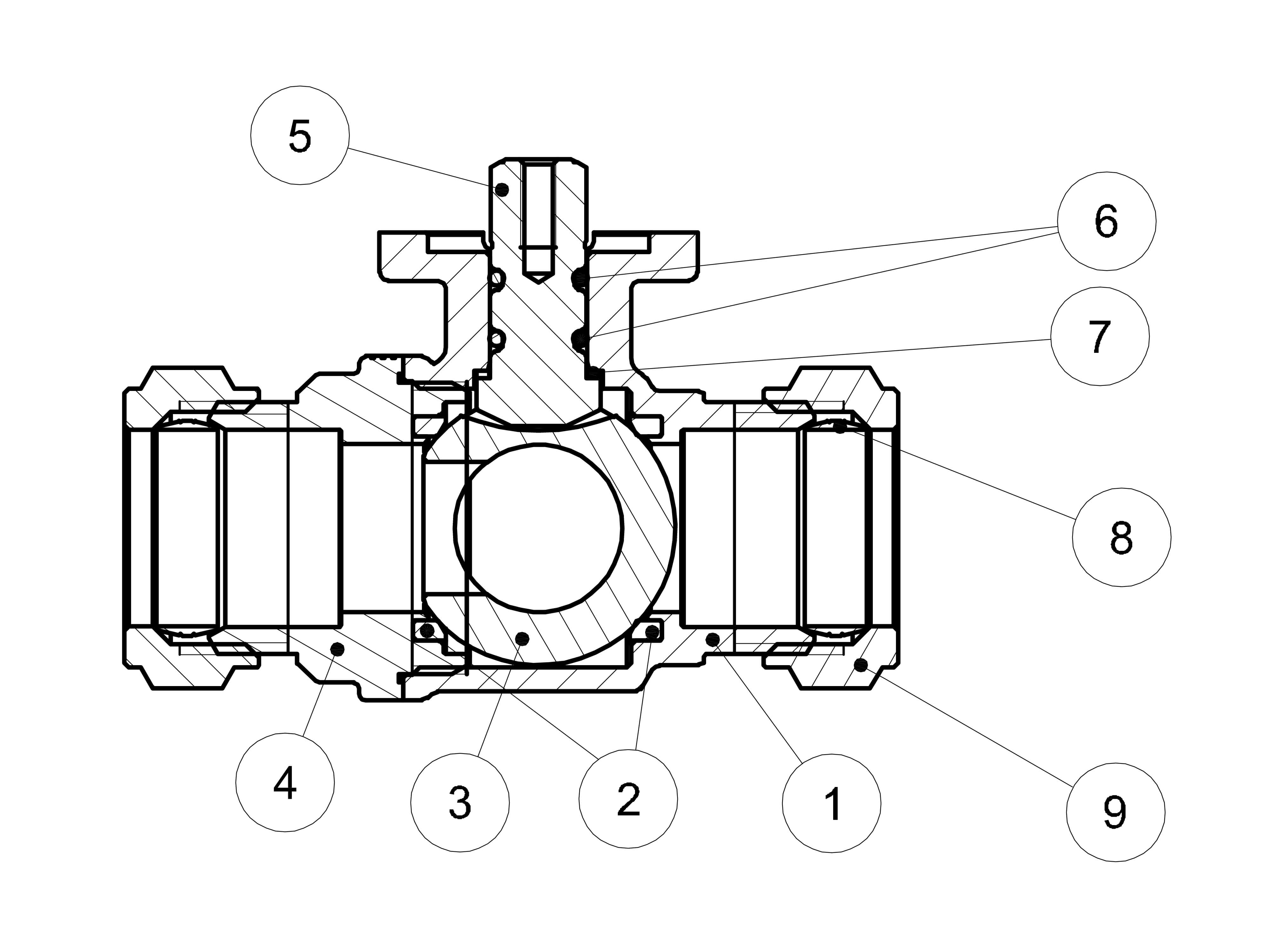

Description Quantité Matériau
Corps non plaqué
1
CW511L
Siège
2
EPDM
Boule chromée
1
CW511L
Embout non plaqué
1
CW511L
Tige non plaquée
1
CW511L
Joint torique
2
EPDM
Machine à laver
1
Carbone PTFE chargé 25%
Olive
2
CW508L
Écrou non plaqué
2
CW617N

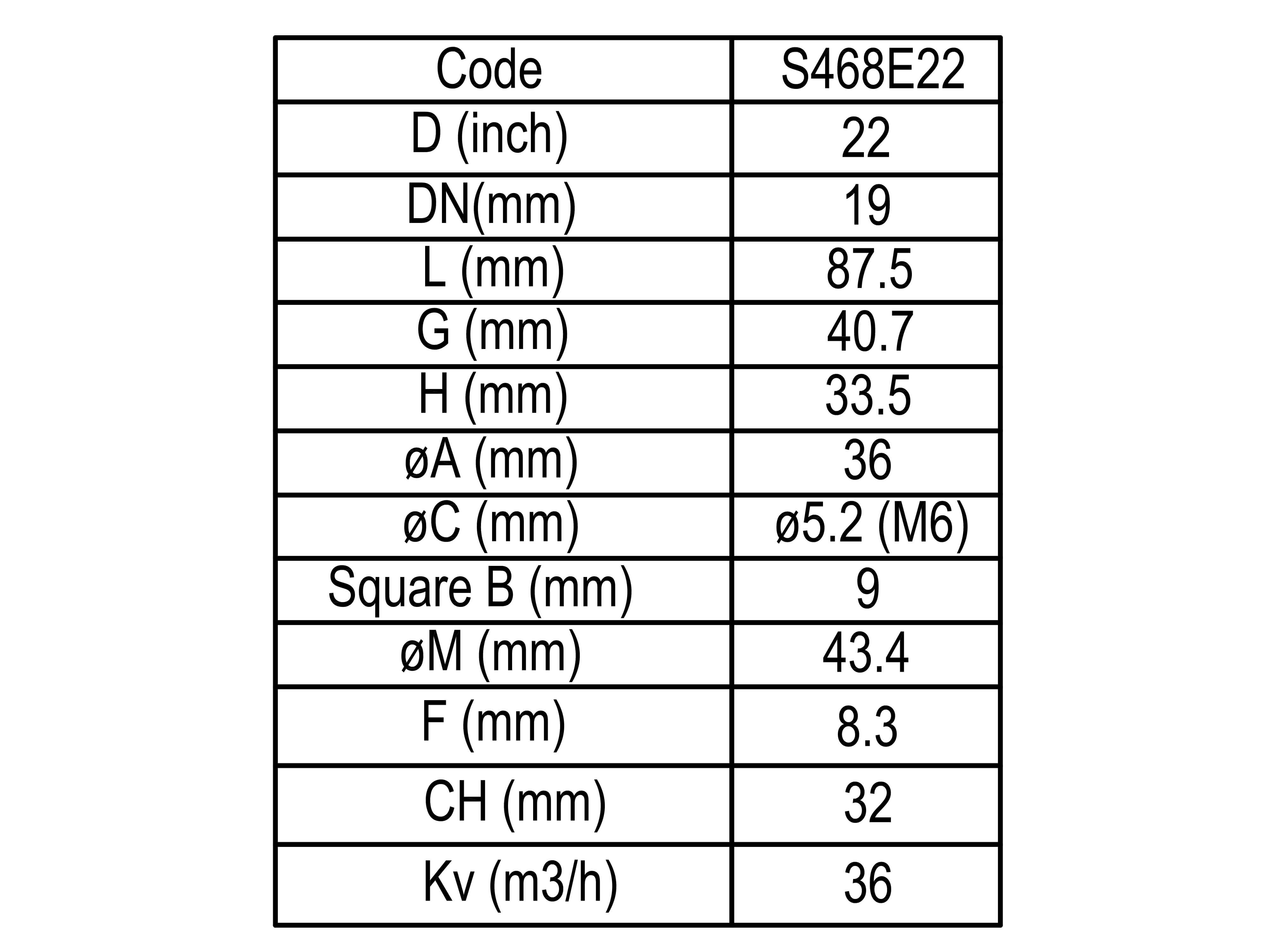

DN indique le diamètre d'écoulement nominal. Le diamètre d'écoulement réel est conforme à la norme DIN 3357 partie 4 à passage intégral.

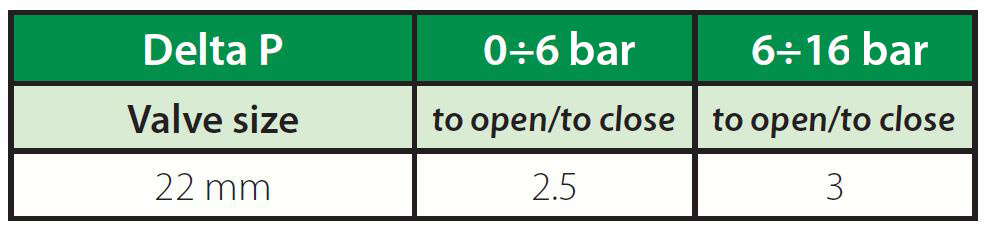

Couple pour le dimensionnement de l'actionneur N.m

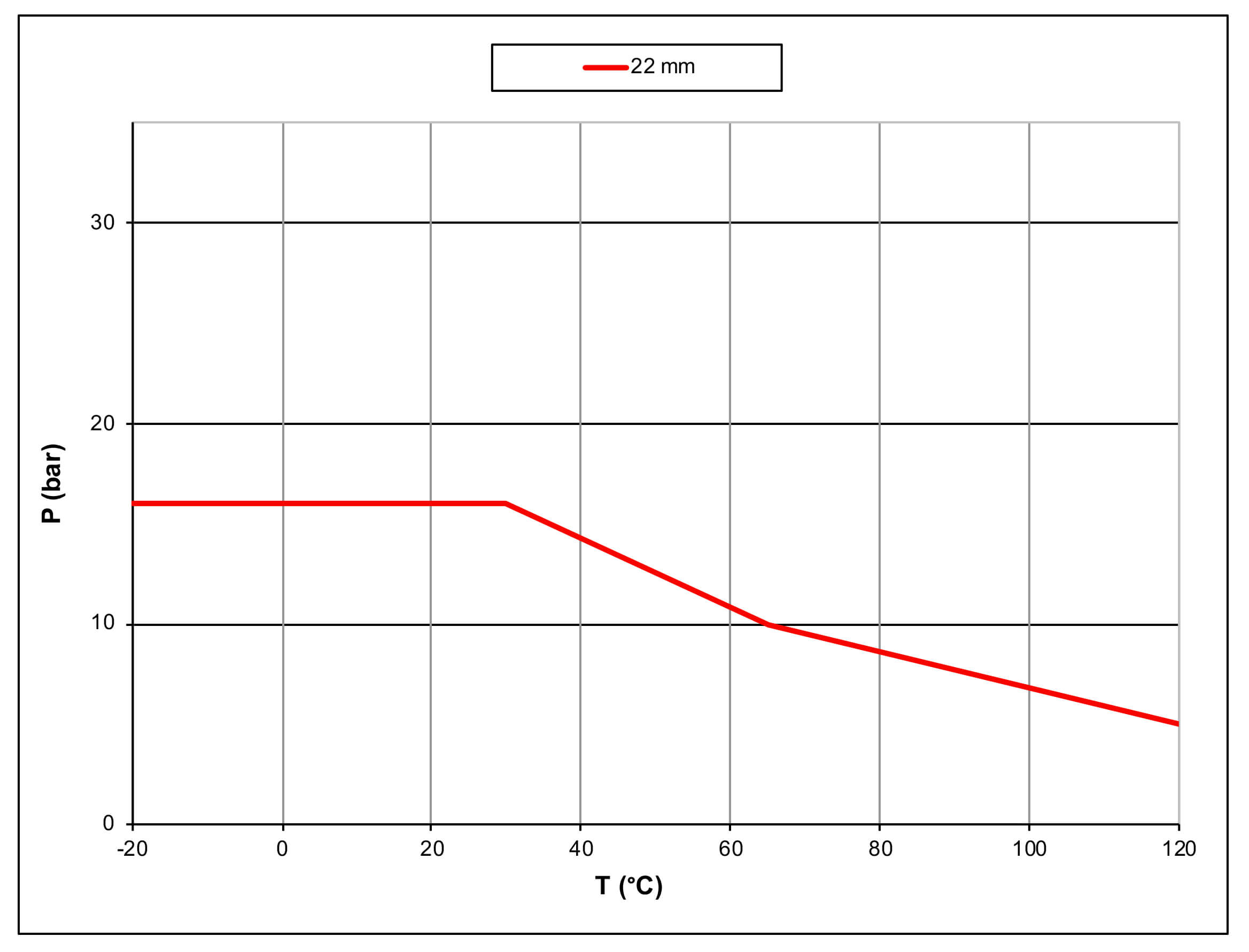

Diagramme pression-température

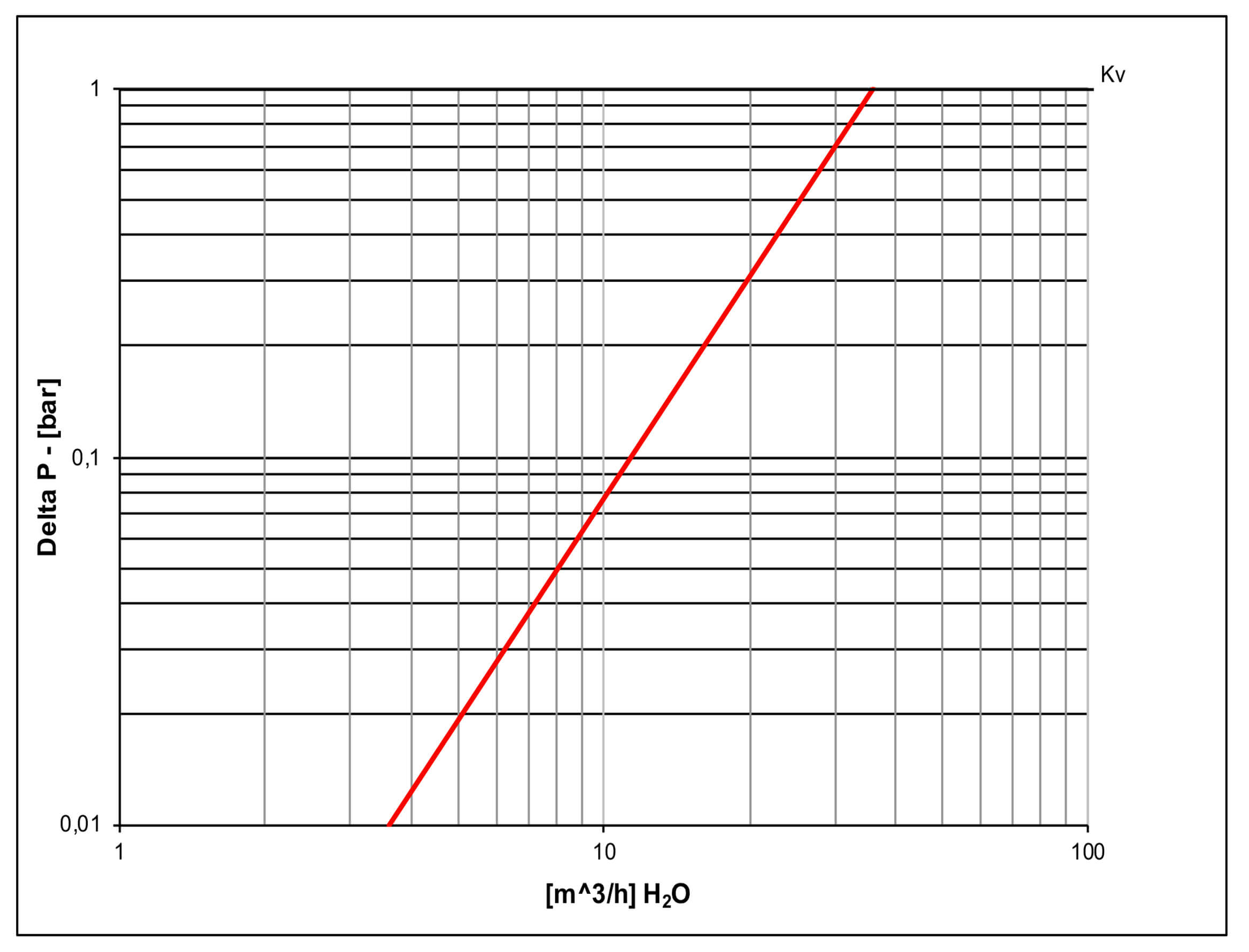

Diagramme de perte de charge
