RÉSISTANCE AUX HAUTES TEMPÉRATURES
Approuvé pour utilisation HTB (Hochtemperaturbeständigkeit)
Classe B 0,1 (0,1 bar à 650°C pendant au moins 30 minutes).

Document
Permetti download anche all'utente anonimo
Off
Demande d'info

Info technique

  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Boule en laiton chromé pour une durée de vie plus longue avec trou de rinçage
  • passage intégral selon DIN 3357 pour un débit maximal

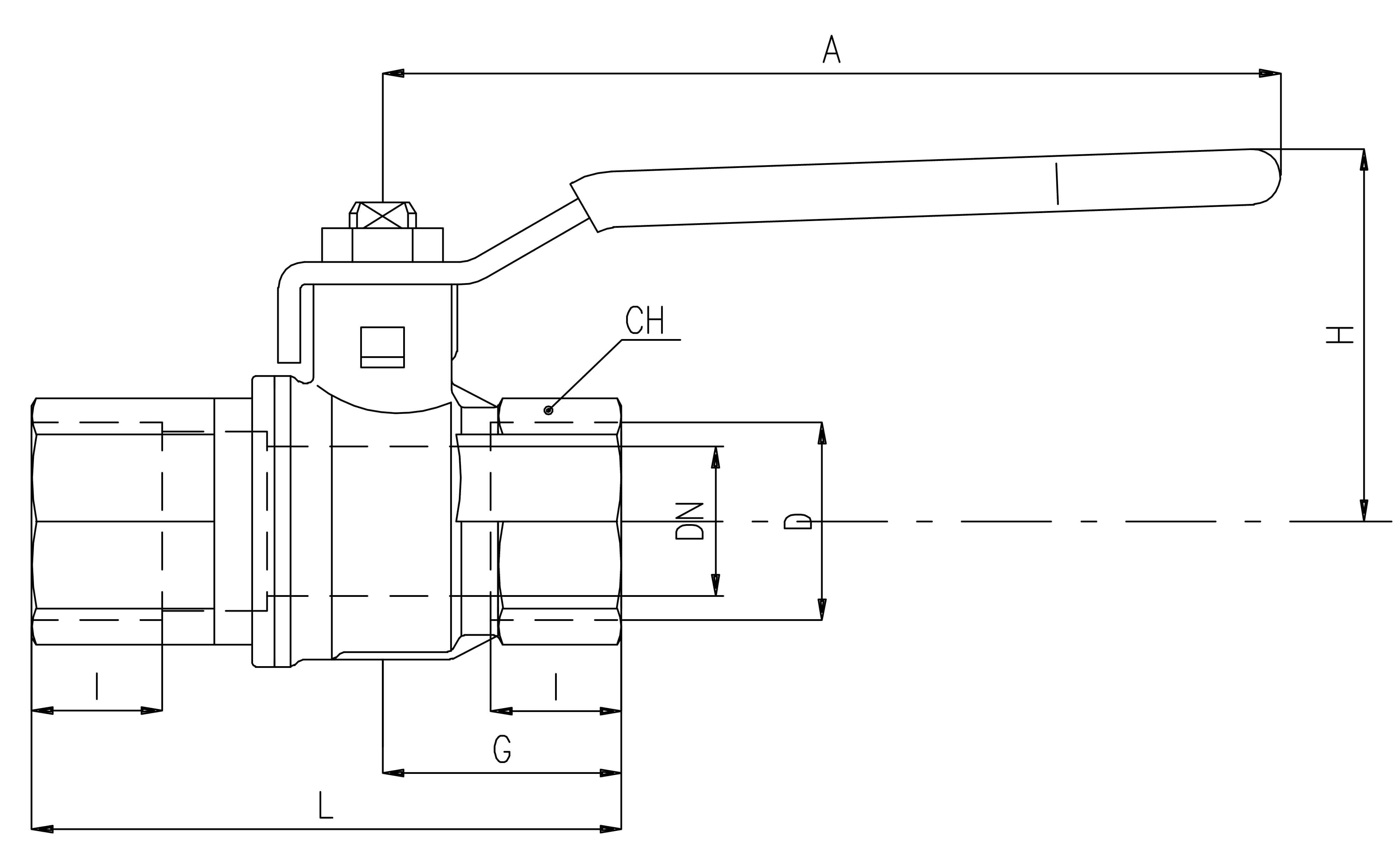

  • Longueur de vanne selon DIN 16722 M3 pour tailles de 3/8 à 2 (DN10 à DN50). La taille 1/4 (DN 8) est conforme à la norme DIN 3202 M3.
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Corps et capuchon en laiton nickelé externe sablé forgé à chaud scellés avec du Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Poignée amovible avec valve en service
  • Tige en laiton nickelé anti-éruption
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • Pression de travail à froid sans choc de 40 bar (600 PSI)
  • -40°C à +170°C (-40°F à +350°F)
  • Pour une utilisation avec des fluides dangereux, la température nominale est de -20°C à +60°C (-4°F à +140°F) et la pression nominale est de 5 bar (72 PSI) / HTB Classe B 0,1
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible

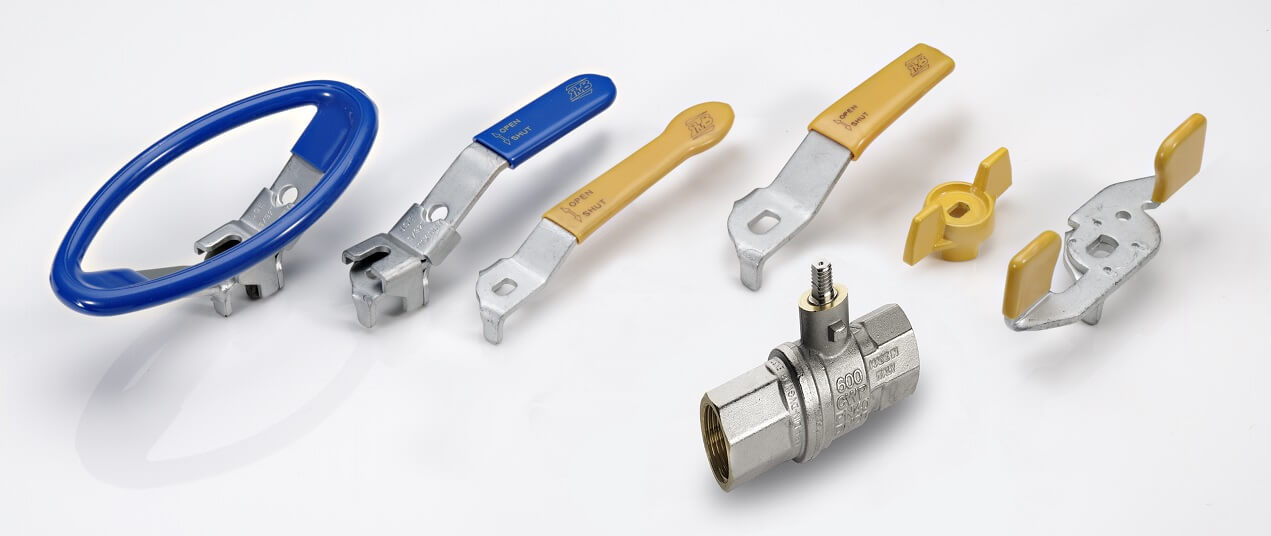

  • Rallonge de tige
  • poignée en T
  • Poignée ovale verrouillable
  • Poignée en acier inoxydable (1.4016 / AISI 430)
  • Dispositif de verrouillage breveté
  • Poignée courte
  • Butée de mémoire RuB conçue pour être installée avec notre poignée courte
  • EN 10226-1, ISO 7/1, ISO 228 filetage parallèle femelle par femelle
  • boisseau sphériqueen acier inoxydable (1.4401 / AISI 316)
  • Joints PTFE renforcés de verre
  • Design personalisé
  • Évaluation selon la directive des équipements sous pression 2014/68/UE module B+D par ICIM (0425)
  • DIN-DVGW (Allemagne) – MOP 5 B 0,1
  • SVGW (Suisse)
  • GOST-R (Russie)
  • EAC – Déclaration de conformité (Russie, Kazakhstan, Biélorussie)
  • Groupe BSI (Royaume-Uni)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/4"- 2"

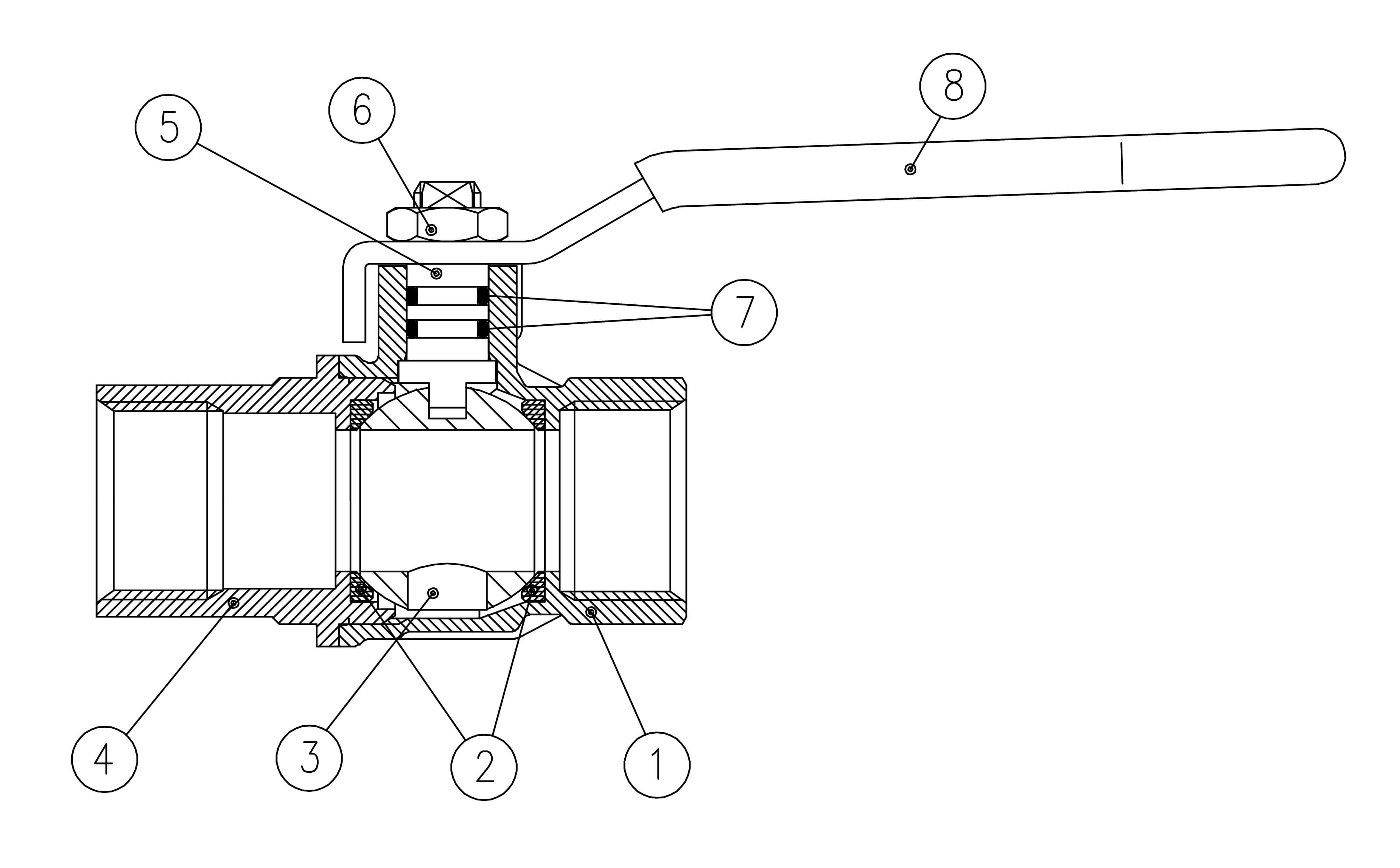

Description Quantité Matériau
Corps nickelé (traitement externe)
1
CW617N
Siège de balle
2
PTFE
Boule chromée avec trou de rinçage (lire le trou de rinçage sur les tailles de 3/4 à 2)
1
CW617N
Embout nickelé (traitement externe)
1
CW617N
Conception de joint torique de tige nickelée
1
CW617N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint torique
2
FPM
Manche acier Geomet® enduit PVC jaune
1
DD11 (EN10111)

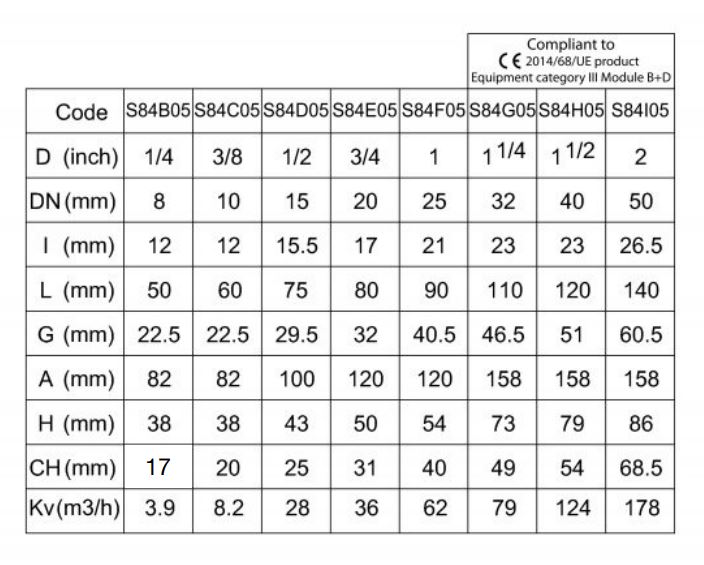

DN indique le diamètre d'écoulement nominal. Le diamètre d'écoulement réel est conforme à la norme DIN 3357 à passage intégral, partie 4. Les robinets à boisseau sphérique sont marqués CE sur la poignée de 1,1/4″ à 2″ comme suit : CE 0425 cat IIIB+D PS : 5 GAZ TS1 : -20 °C TS2 : +60 °C"

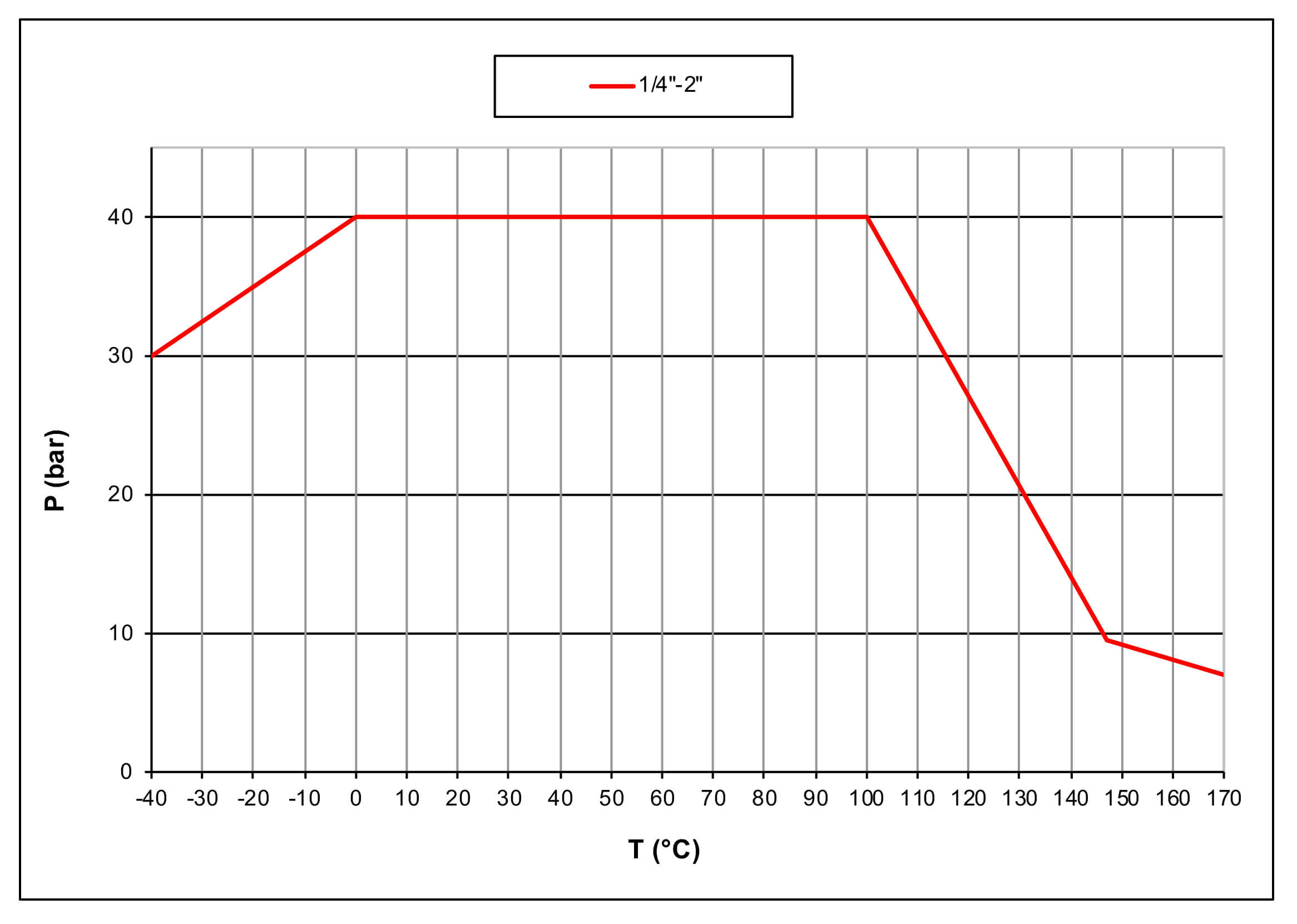

Tableau pression-température

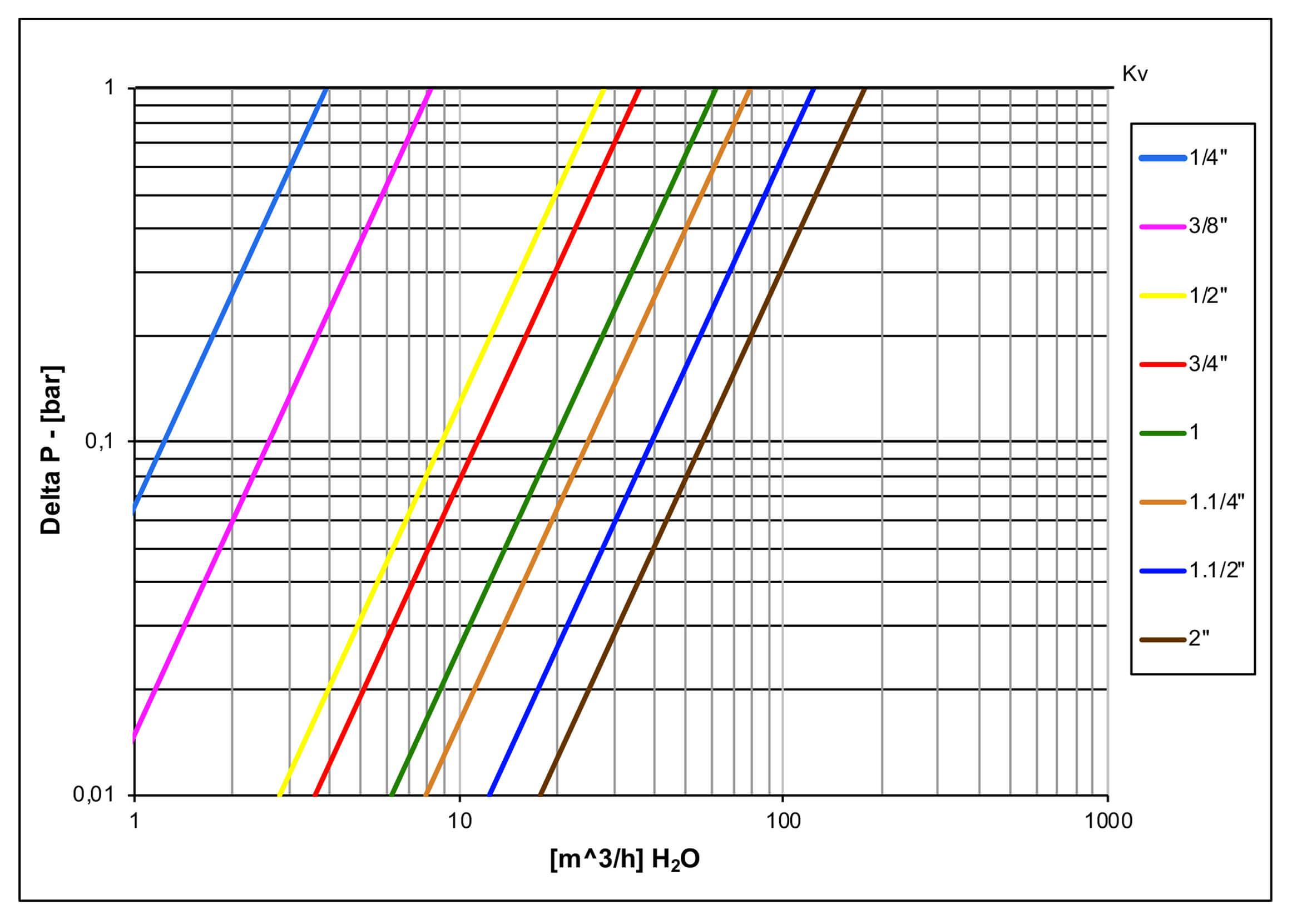

Diagramme de perte de charge

Matériel technique

Document
Permetti download anche all'utente anonimo
On
Document
Permetti download anche all'utente anonimo
Off

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
