RÉSISTANCE AUX HAUTES TEMPÉRATURESS Approuvé pour utilisation HTB (Hochtemperaturbeständigkeit) Classe B 0,1 (0,1 bar à 650°C pendant au moins 30 minutes).



Document
Permetti download anche all'utente anonimo
Off
Demande d'info

Info technique

  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Boule en laiton chromé pour une durée de vie plus longue
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Corps et capuchon en laiton nickelé sablé à chaud et scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent

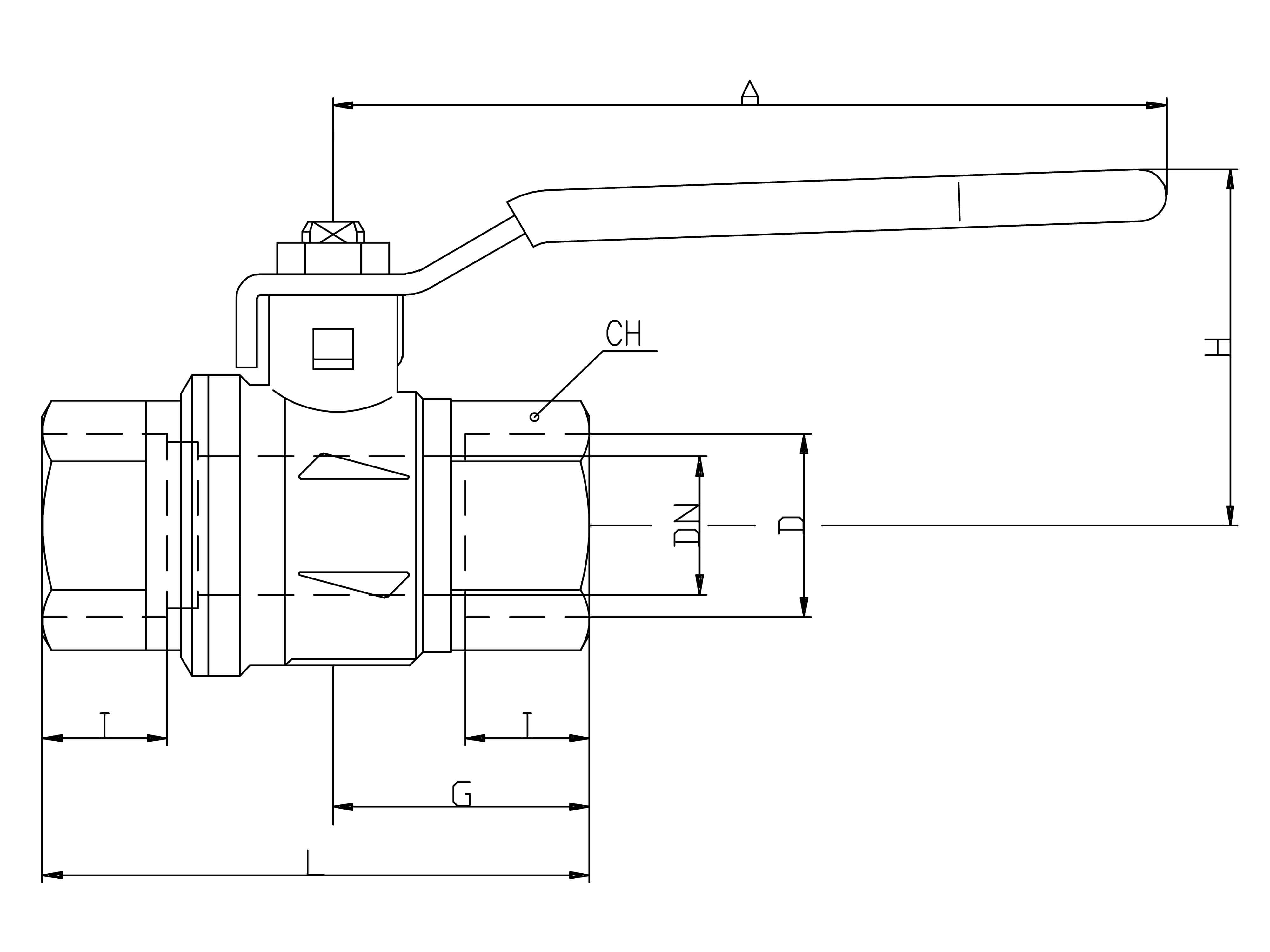

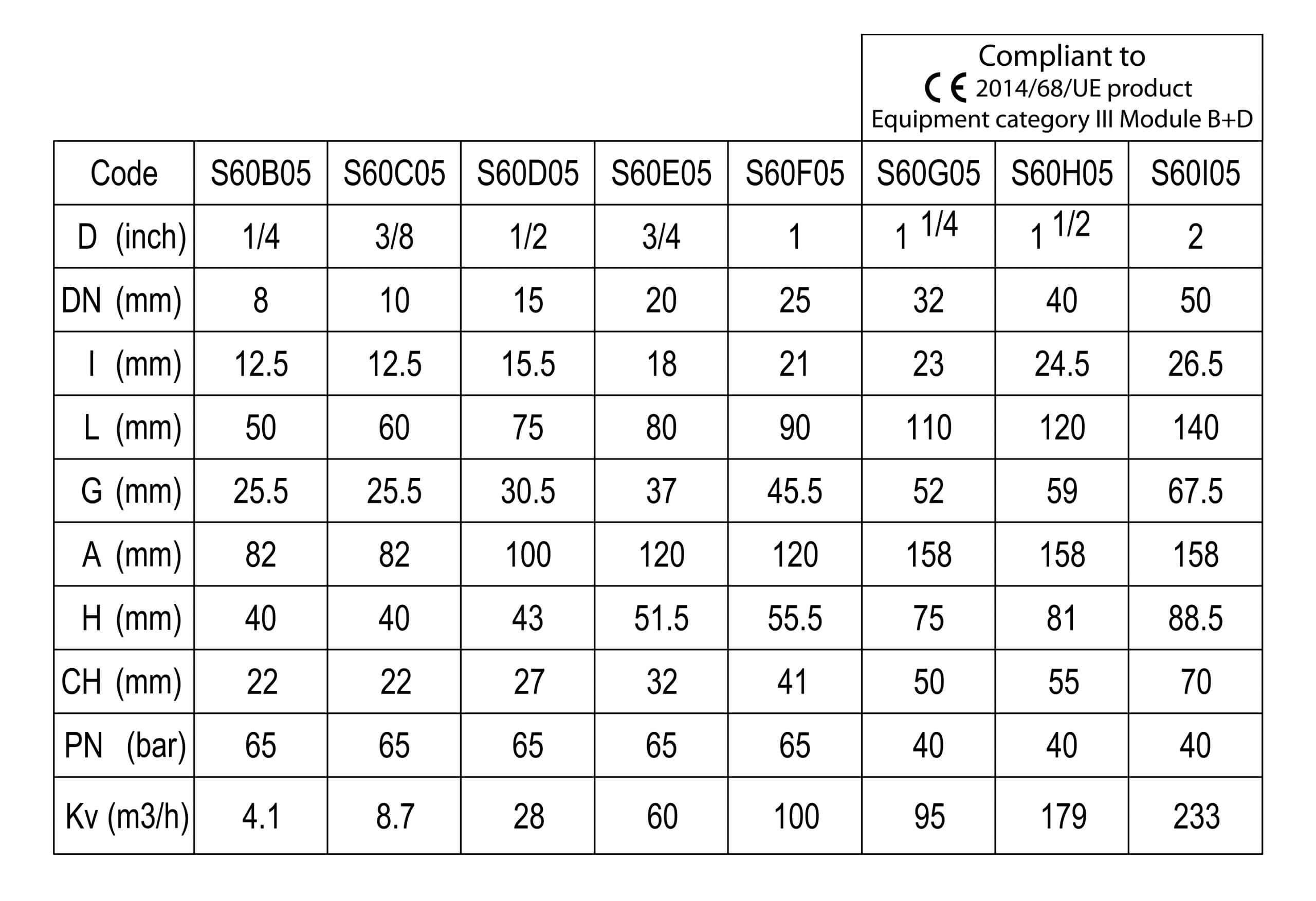

  • Longueur de vanne selon DIN 16722 M3 pour les tailles de 3/8 à 2 (DN10 à DN50). La taille 1/4 (DN 8) est conforme à la norme DIN 3202 M3
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Tige en laiton nickelé anti-éruption
  • Double joints toriques FPM sans entretien à la tige pour une sécurité maximale
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  • EN 10226-1, ISO 228 filetage parallèle femelle par femelle
  • Port plein à 100 % pour un débit maximal
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • 65 bars (940 PSI) jusqu'à 1″ ; 40 bar (600 PSI) sur une pression de travail à froid sans choc de 1″
  • -40°C à +170°C (-40°F à +350°F)
  • Pour une utilisation avec des fluides dangereux, la température nominale est de -20°C à +60°C (-4°F à +140°F) et la pression nominale est de 5 bar (72 PSI) / HTB Classe B 0,1
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne

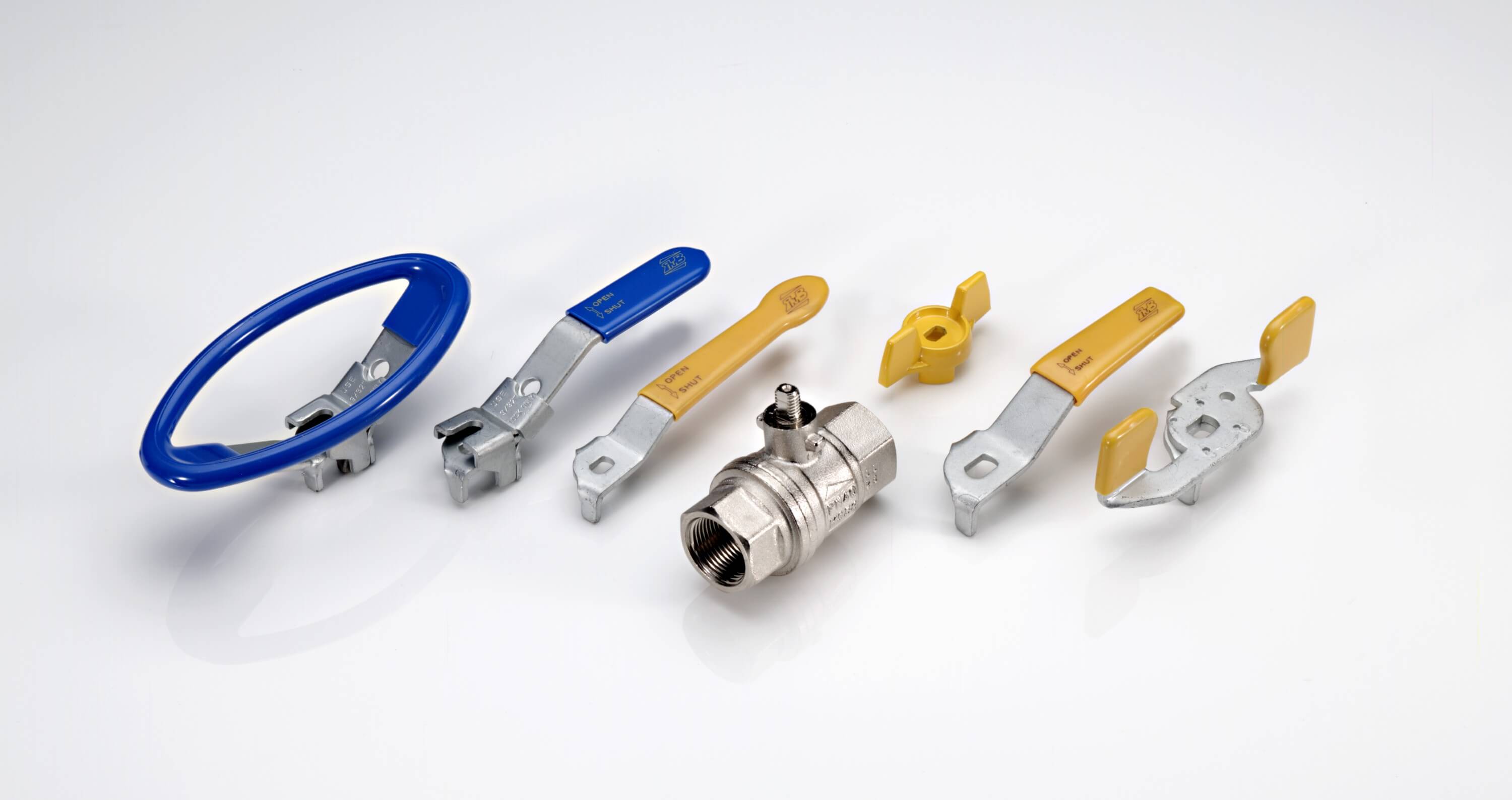

  • Rallonge de tige
  • poignée en T
  • Poignée ovale verrouillable
  • Poignée en acier inoxydable (1.4016 / AISI 430)
  • Dispositif de verrouillage breveté
  • Poignée courte
  • Butée de mémoire RuB conçue pour être installée avec notre poignée courte
  • Boisseau sphériqueen acier inoxydable (1.4401 / AISI 316)
  • Joints PTFE renforcés de verre
  • Design personalisé
  • Évaluation selon la directive des équipements sous pression 2014/68/UE module B+D par ICIM (0425)
  • DVGW (Allemagne) – MOP 5 B 0,1
  • SVGW (Suisse)
  • GOST-R (Russie)
  • EAC – Déclaration de conformité (Russie, Kazakhstan, Biélorussie)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/4"- 2"

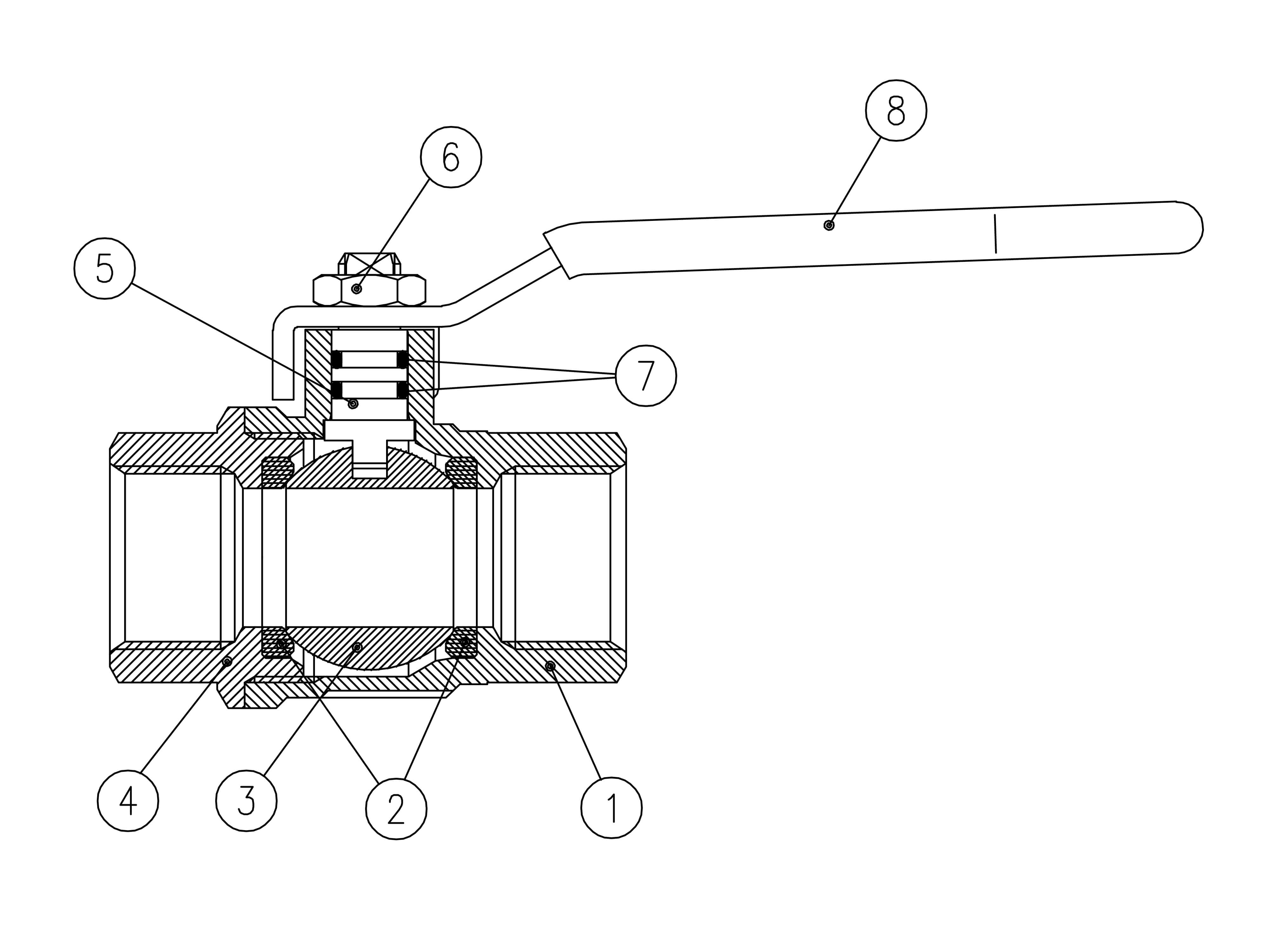

Description Quantité Matériau
Corps nickelé
1
CW617N
Siège
2
PTFE
Boule chromée
1
CW617N
Embout nickelé
1
CW617N
Conception de joint torique de tige nickelée
1
CW617N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint torique
2
FPM
Manche acier Geomet® enduit PVC jaune
1
DD11 (EN10111)

Les robinets à boisseau sphérique sont marqués CE sur la manette de 1,1/4" à 2" comme suit : CE 0425 cat IIIB+D PS : 5 GAS TS1 : -20°C TS2 : +60°C

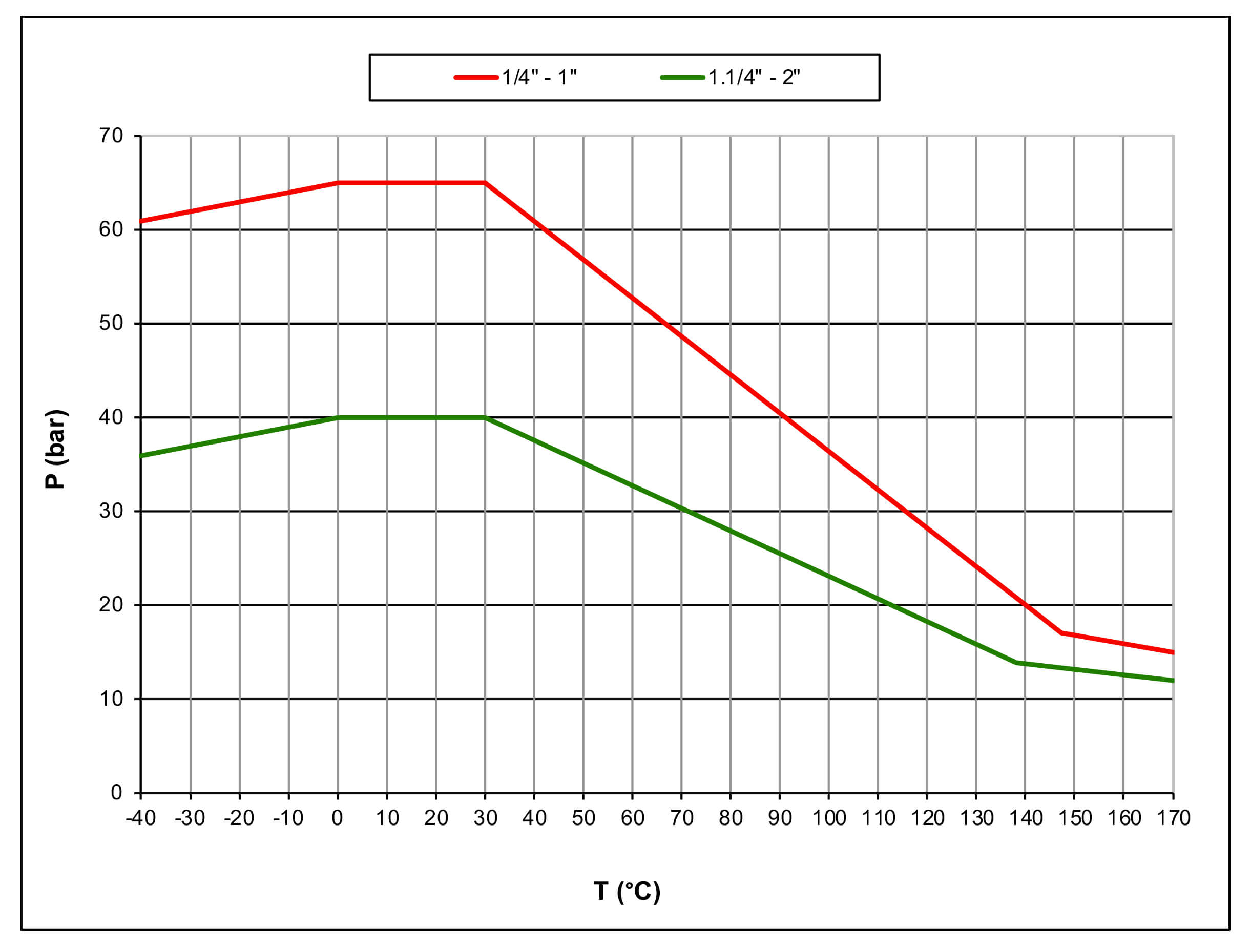

Tableau pression-température

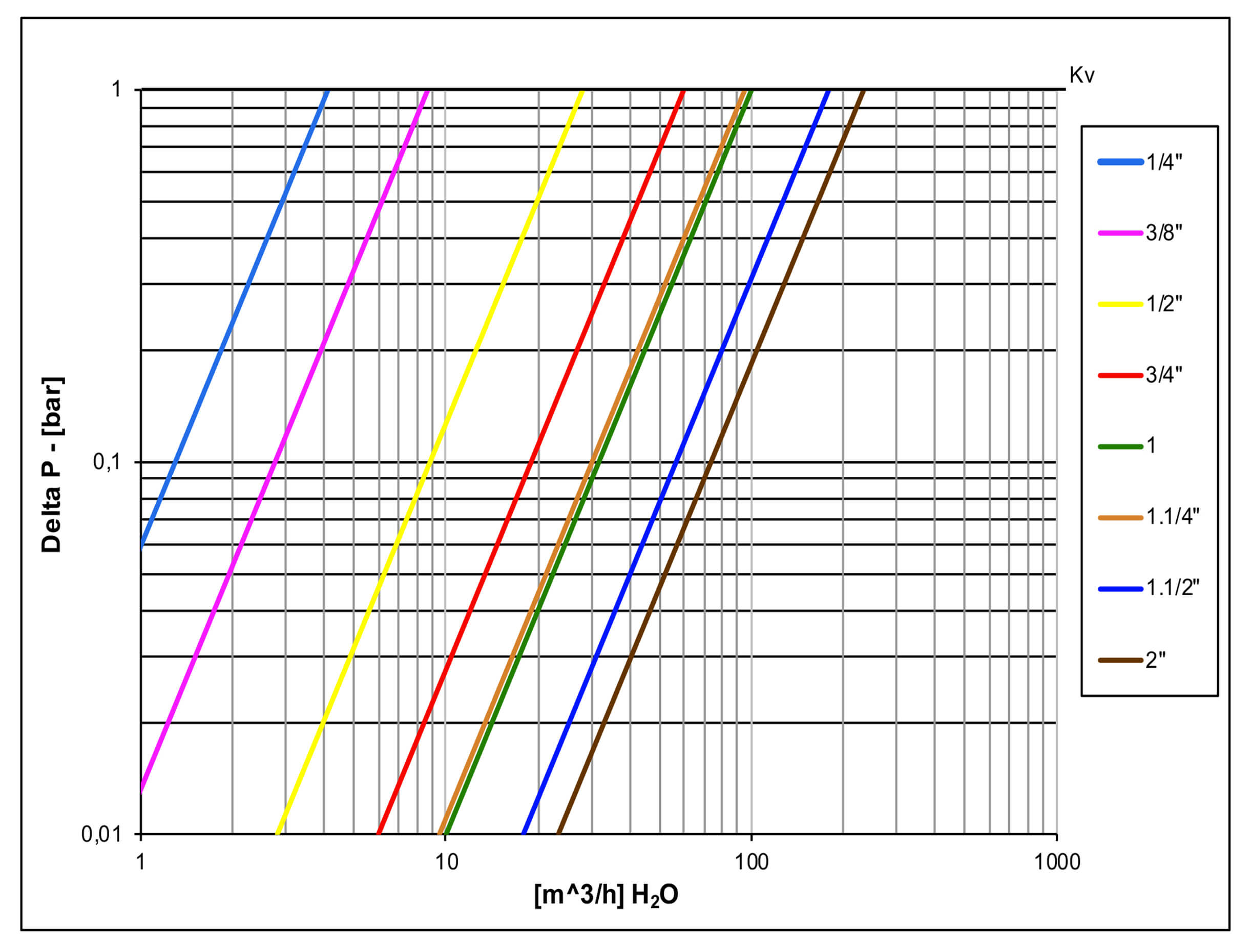

Diagramme de perte de charge

Matériel technique

Document
Document
Permetti download anche all'utente anonimo
Off

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
