Info technique
- Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens
- facilitant l'installation
- Aucune pièce mobile métal contre métal
- Aucun entretien jamais requis
- Lubrifiant sans silicone sur tous les joints
- boisseau sphériqueen laiton chromé pour une durée de vie plus longue
- Chaque vanne est scellée testée pour une sécurité maximale
- Poignée s'arrête sur le corps pour éviter le stress à la tige
- La poignée/tige indique clairement la position de la balle
- Corps en laiton sablé forgé à chaud
- Laiton le plus fin selon la spécification EN 12165
- Tige en laiton anti-éclatement avec joint torique en FPM
- Sans entretien grâce au joint torique FPM sur la tige pour une sécurité maximale
- Poignée biseautée noire en nylon renforcé
- Poignée amovible avec valve en service
- AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
- Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible

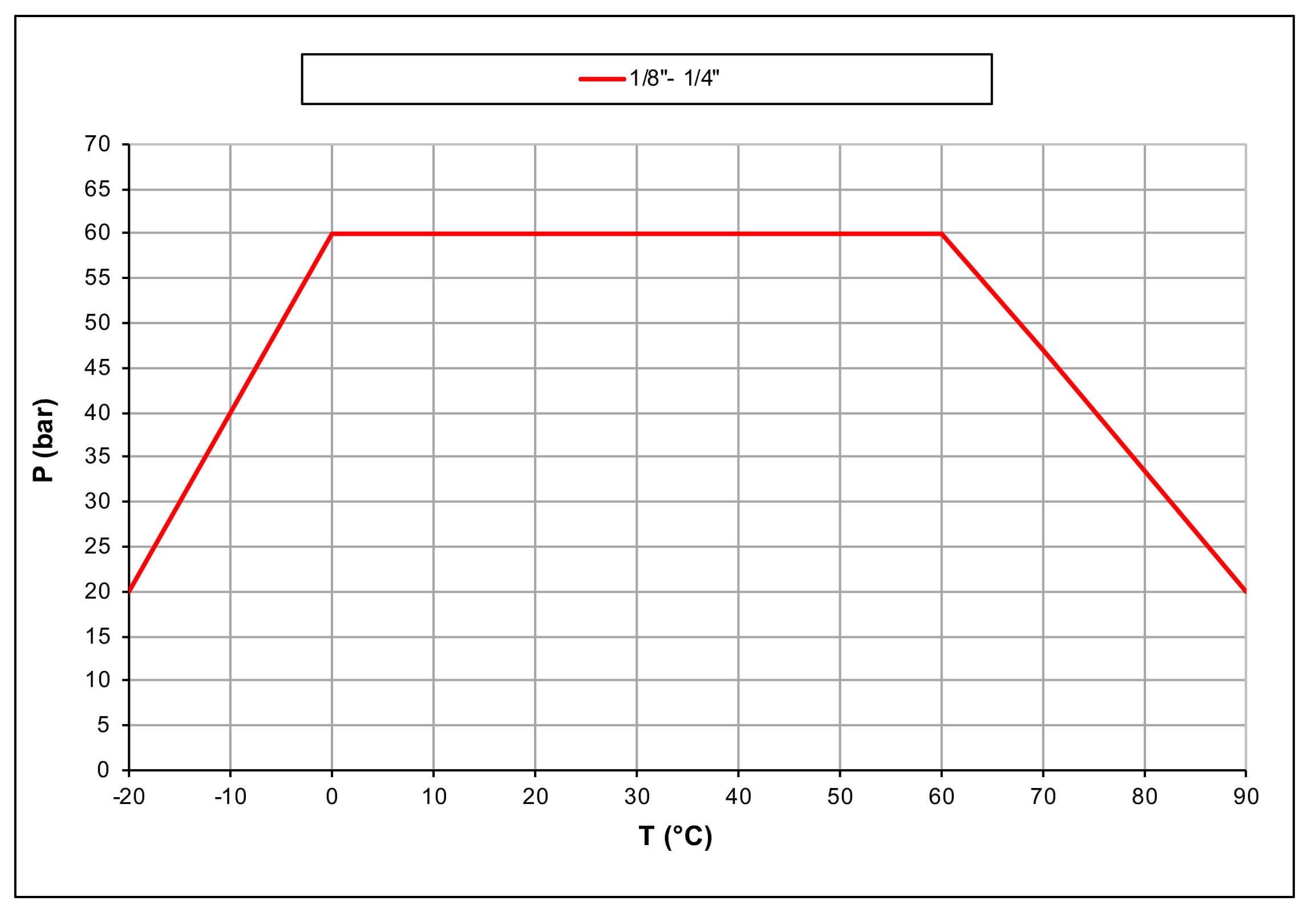

- Pression de travail à froid sans choc de 900 psi (60 bar)
- -4 °F à +200 °F (-20 °C à +90 °C)
- ATTENTION : le gel du fluide dans l'installation peut gravement endommager la soupape
- Filetage mâle par femelle

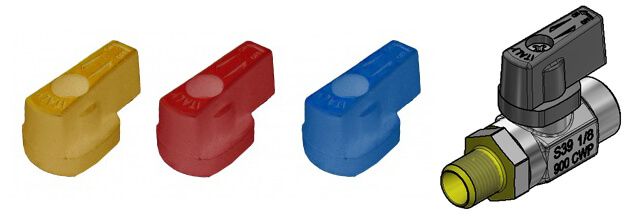

- Manche en coin en nylon jaune, rouge ou bleu
- Filetages parallèles ISO 228
- Cône NPT ANSI B.1.20.1 filetage femelle par filetage femelle
- Filetages coniques ISO 7/1 BSPT
- Autres alliages de laiton ou aluminium
- Options de connexion supplémentaires
- Conforme RoHS (UE)
REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

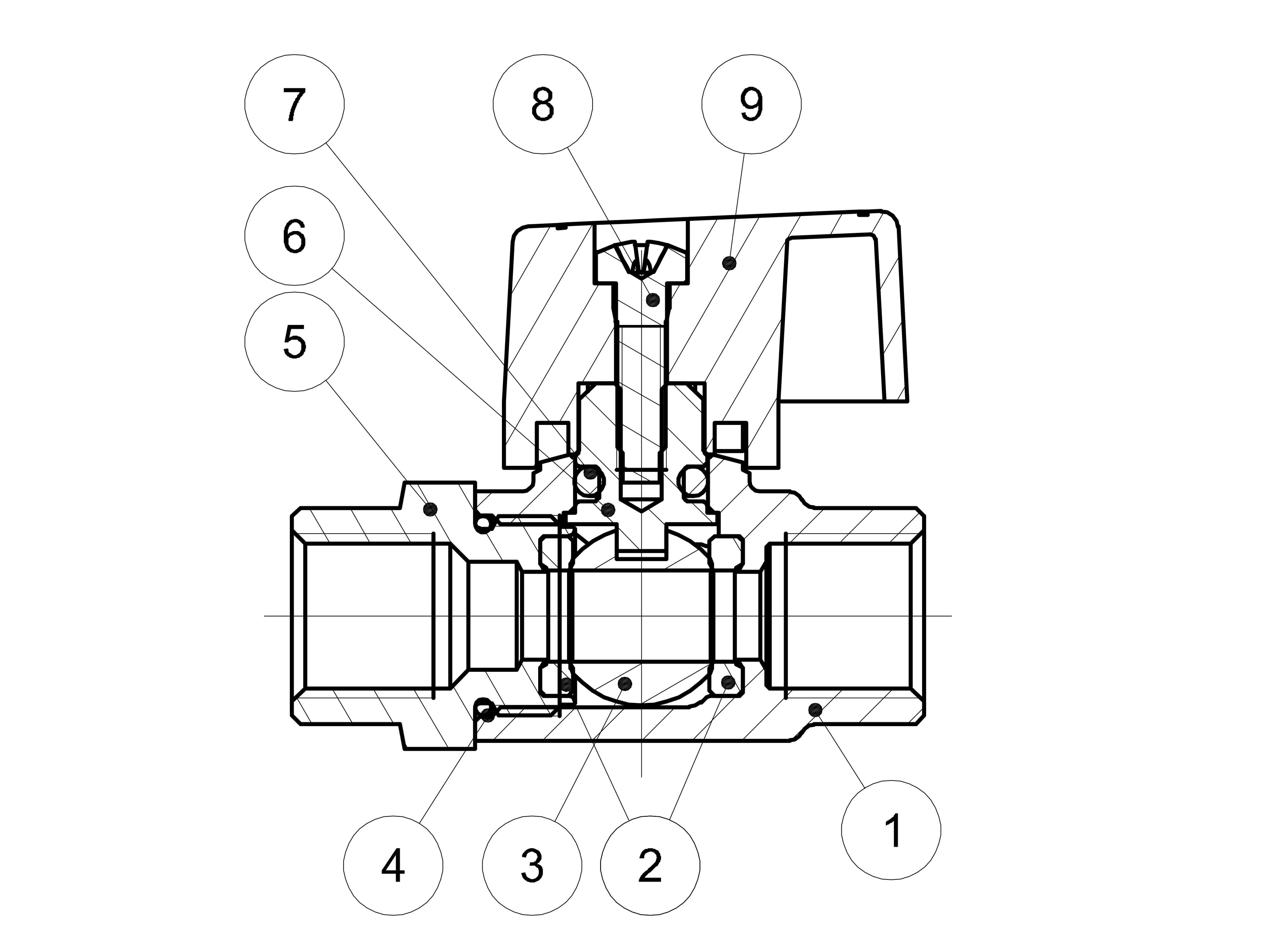

Description | Quantité | Matériau |
---|---|---|
Corps nickelé (extérieur nickelé, intérieur non plaqué)
|
1
|
CW617N
|
Siège de balle
|
2
|
PTFE
|
Boule chromée
|
1
|
CW617N
|
Joint torique
|
1
|
HNBR
|
Embout nickelé (extérieur nickelé, intérieur non plaqué)
|
1
|
CW617
|
Tige non plaquée
|
1
|
CW617N
|
Joint torique
|
1
|
FPM
|
Vis zinguée
|
1
|
C10C (EN10263-2)
|
Poignée noire
|
1
|
Nylon rempli de verre 30%
|
Matériel technique
Document
Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
