Info technique

  • Convient aux installations domestiques, industrielles, pneumatiques et hydrauliques
  • Construction robuste

  • Corps en laiton forgé à chaud
  • Bouchon de visite
  • 145 psi (10 bar) de 1/2 à 2, 85 psi (6 bar) sur une pression de service à froid sans choc de 2
  • +32°F à +194°F (0°C à +90°C)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Étanchéité métal sur métal
  • Filetage parallèle femelle ISO 228
  • Cône NPT ANSI B.1.20.1 filetage femelle par filetage femelle

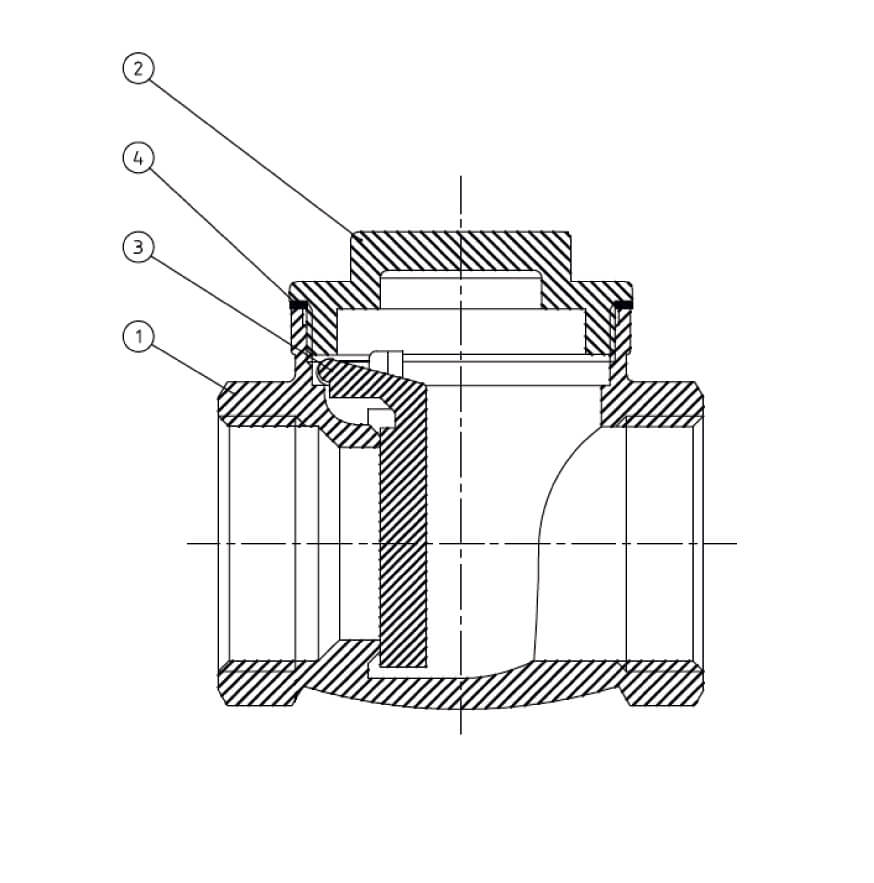

Section à travers le latéral capuchon hexagonal.

Ce dessin montre la configuration des joints d'étanchéité.

La configuration des scellés métalliques est légèrement différente.

Description Quantité Matériau
Corps non plaqué
1
CW617N
Capot non plaqué
1
CW617N
Disque d'étanchéité non plaqué
1
CW617N

Matériel technique

Document

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.

XCE126MN
-
0
