Info technique
- Convient aux installations domestiques, industrielles, pneumatiques et hydrauliques
- Configuration forte
- Corps en laiton forgé à chaud
- 16 bar jusqu'à 3/4″, 12 bar 1″, 10 bar de 1.1/4″ à 2″, 8 bar sur 2″ pression de service à froid sans choc
- 0°C à +90°C (+32°F à +194°F)
- ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
- Configuration avec joints en NBR de 3/8″ à 2″
- Configuration joints métalliques de 3/8″ à 4″
- Bouchon de visite compact
- Filetages NPT ANSI B. 1. 20.1 pour les tailles de 1/2″ à 4″
- Filetage parallèle femelle ISO 228
- Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et conformément à l'art .4 par.3, il ne nécessite pas le marquage CE ; il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm

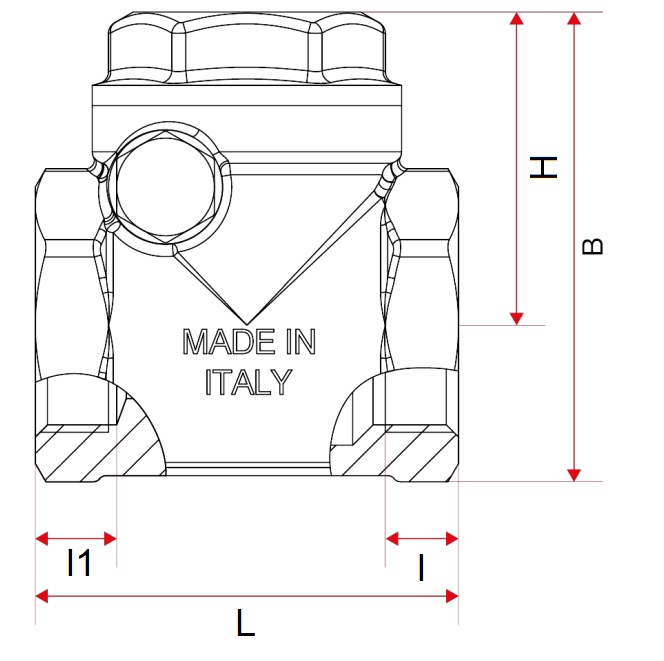

Section à travers le latéral capuchon hexagonal.
Ce dessin montre la configuration des joints d'étanchéité.
La configuration des scellés métalliques est légèrement différente.

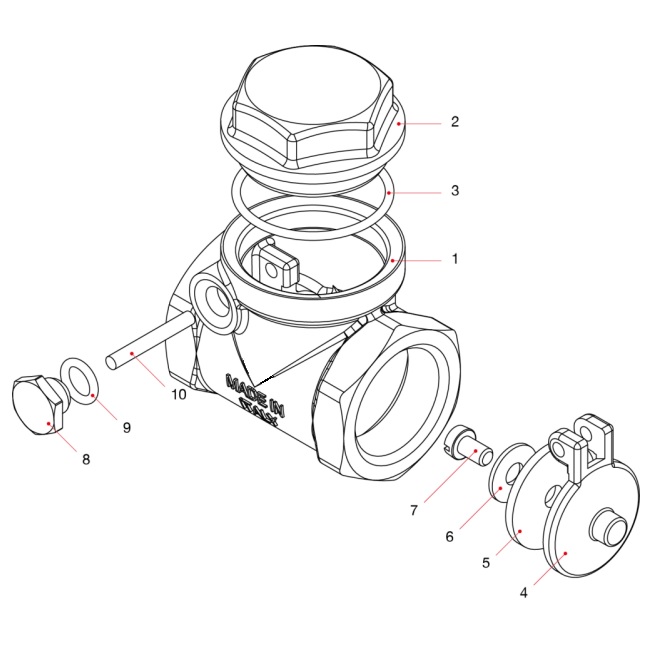

| Description | Quantité | Matériau |
|---|---|---|
|
Corps non plaqué
|
1
|
CW617N
|
|
Capuchon hexagonal non plaqué
|
1
|
CW617N
|
|
Joint torique du capuchon hexagonal
|
1
|
NBR
|
|
Latte
|
1
|
CW617N
|
|
Rondelle
|
1
|
NBR
|
|
Rondelle plate
|
1
|
CW508L
|
|
Vis
|
1
|
CW617N
|
|
Bouchon
|
1
|
CW614N
|
|
Joint torique du bouchon
|
1
|
NBR
|
|
Clou
|
1
|
CW614N
|

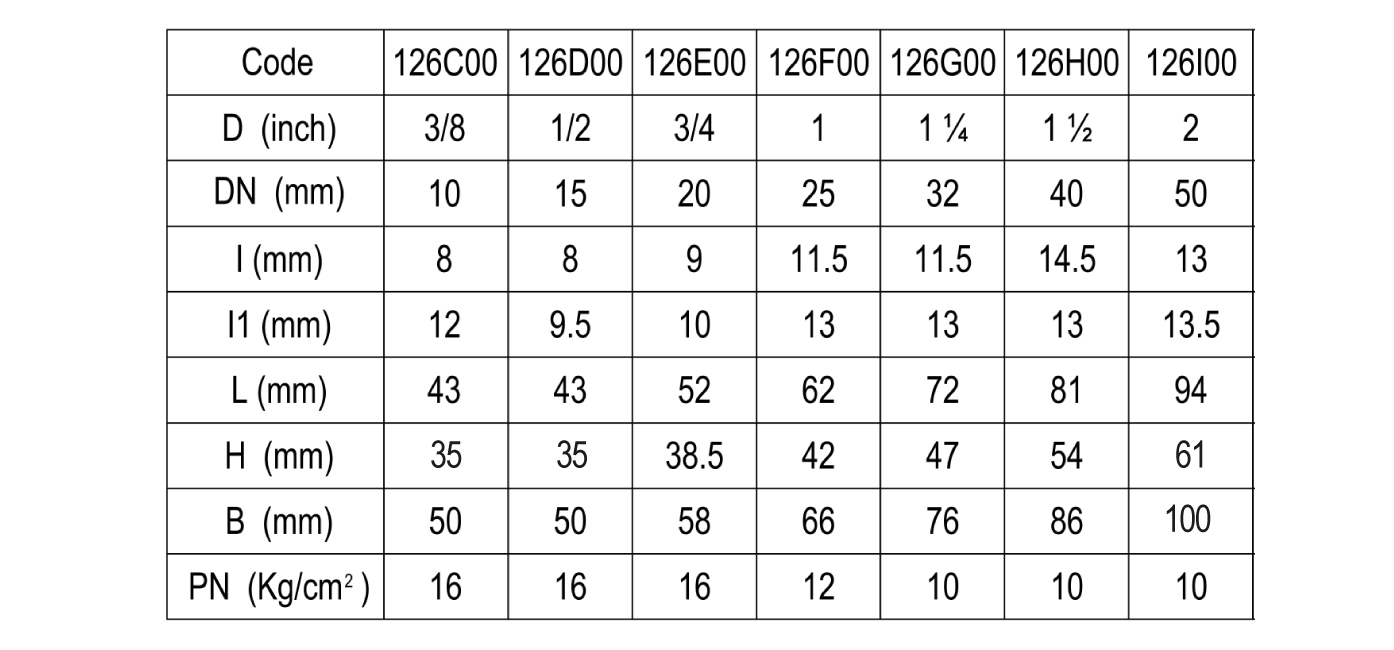

Matériel technique
Document
Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
XCE126
-
4785
