Info technique

  • Convient aux installations domestiques, industrielles, pneumatiques et hydrauliques
  • Fonctionne bien dans n'importe quelle orientation
  • Configuration robuste adaptée aux applications les plus difficiles
  • Faible bruit
  • Petit coup de bélier
  • Perte de charge la plus faible
  • Corps en laiton CW617N forgé à chaud
  • Étanchéité parfaite à basse et haute pression, dans une large plage de température
  • Pression d'ouverture : min 0,025 bar
  • Pression d'étanchéité : min 0,05 Bar
  • Voir la pression de travail à froid sans choc sur le graphique
  • -20°C à +100°C (-4°F à +210°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Joint NBR de 1/4″ à 3″, FPM pour 4″
  • Filtre en acier inoxydable
  • Filetages NPT ANSI B. 1. 20.1 pour les tailles de 1/4 à 1 1/4
  • Filetage parallèle femelle par femelle ISO 228
  • Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et conformément à l'art.4 par.3, il ne nécessite pas le marquage CE ; il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 20 mm ; il ne peut pas être utilisé avec des gaz non dangereux dans des tailles supérieures à 40 mm
  • GOST-R (Russie)
    Attestation de Conformité Sanitaire (France) dans les tailles 1/4 à 2

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

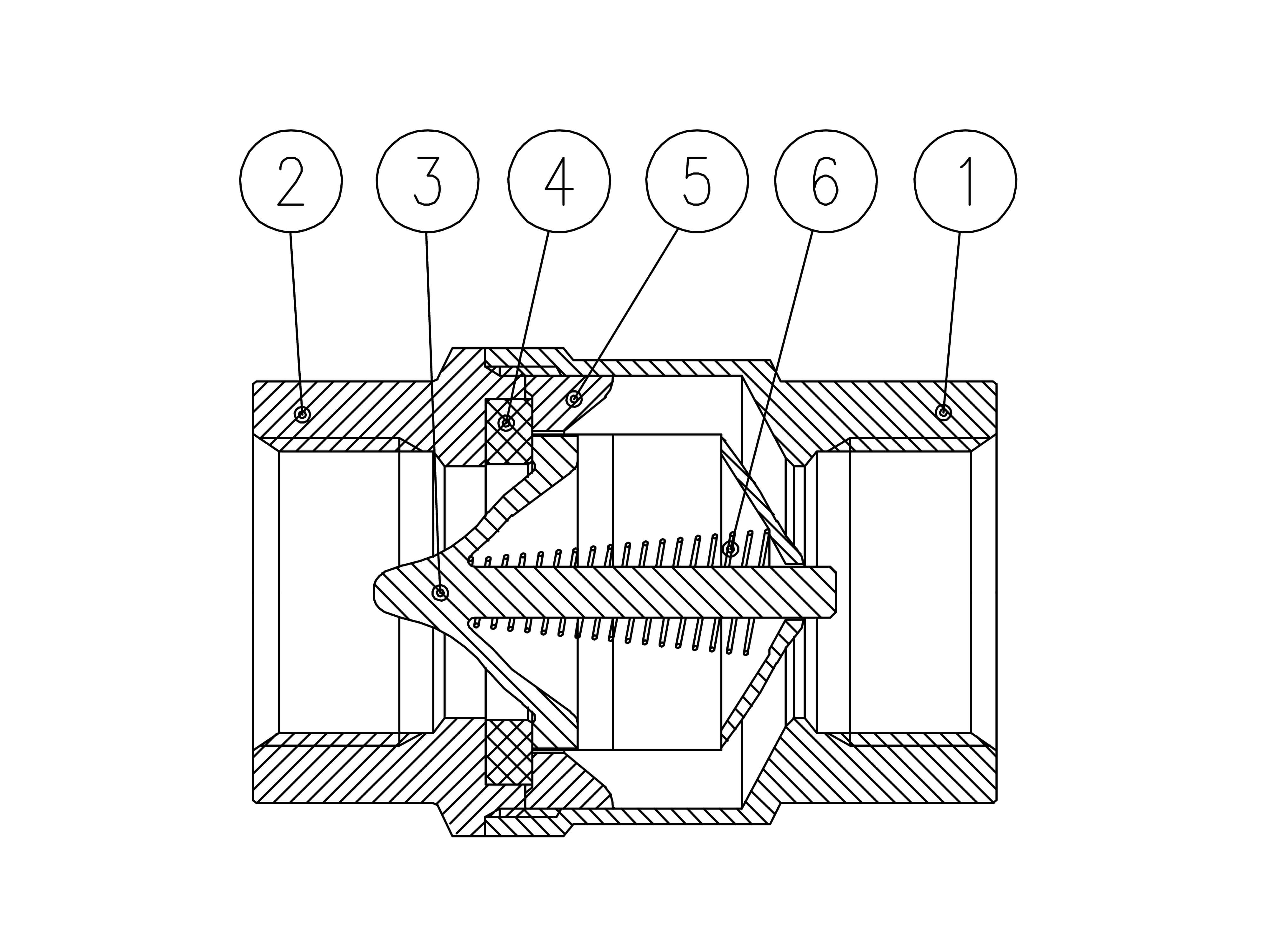

Description Quantité Matériau
Corps
1
CW617N
Embout
1
CW617N
Disque
1
Hostaforme
Siège
1
NBR (de 1/4 à 3) FPM (à partir de 4)
Guide disque
1
Hostaforme
Ressort en acier inoxydable
1
1.4325 / AISI 302

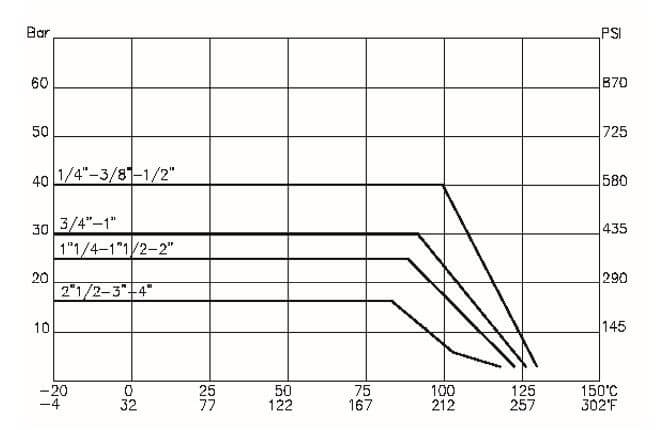

Tableau pression-température

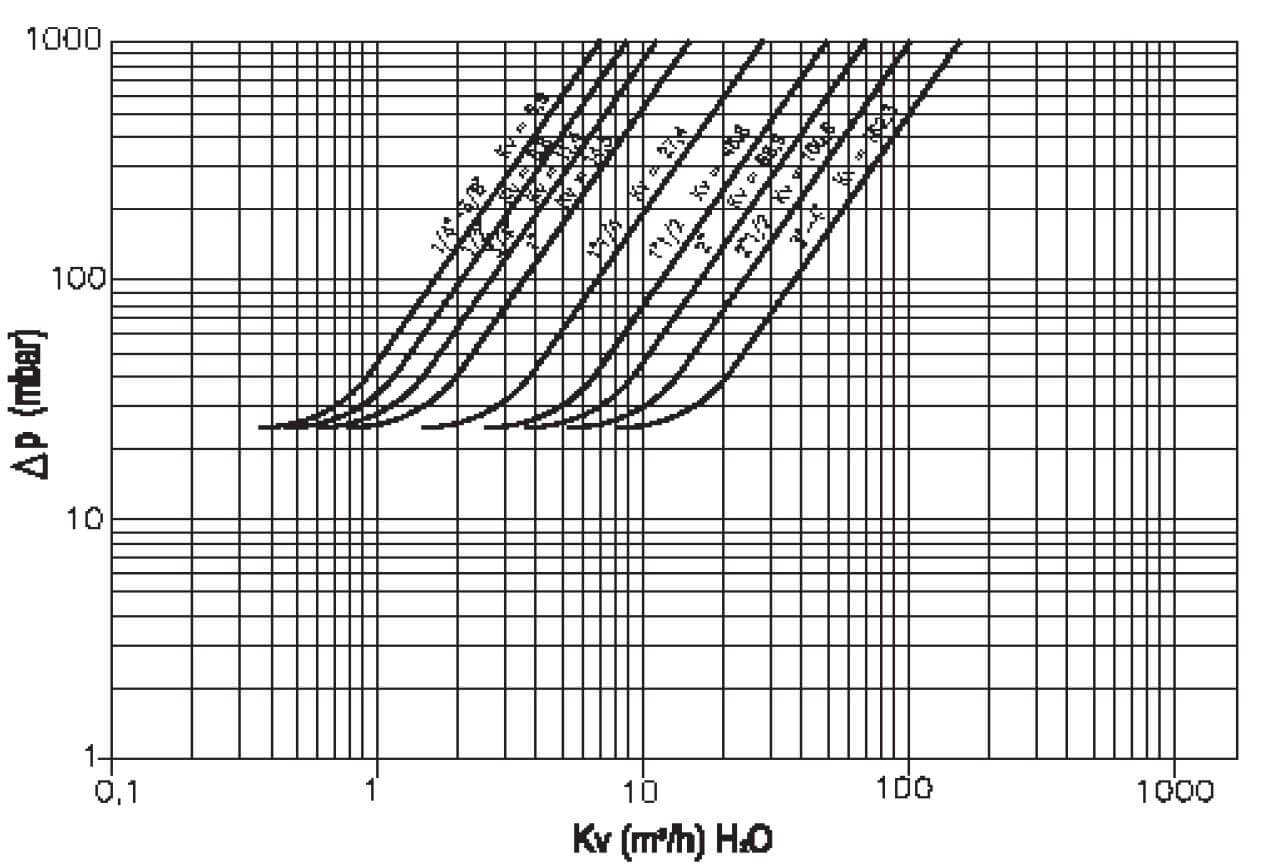

Diagramme de perte de charge

Matériel technique

Document
Permetti download anche all'utente anonimo
Off

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
