Technische Informationen

  • 24h 100% Dichtigkeitstest garantiert
  • Das doppelte Dichtungssystem ermöglicht den Betrieb des Ventils in beide Richtungen, wodurch die Installation vereinfacht wird
  • Keine metallischen beweglichen Teile
  • Der Griff zeigt die Ballposition deutlich an
  • Silikonfreies Gleitmittel auf allen Dichtungen
  • Massive Kugel aus verchromtem Messing für längere Lebensdauer
  • Griffstopper am Körper, um Spannungen am Schaft zu vermeiden
  • Voller Durchgang nach DIN 3357 für maximalen Durchfluss
  • Massive Kugel für optimalen CV
  • Heißgeschmiedetes, sandgestrahltes, Unvernickeltes Messinggehäuse und Kappe, versiegelt mit Loctite® oder einem gleichwertigen Gewindedichtmittel
  • Feinstes Messing nach EN 12165 und EN 12164 Spezifikationen
  • Geomet® Kohlenstoffstahlgriff mit dicker PVC-Tauchbeschichtung. Die Griffbeschichtung bietet sowohl thermischen als auch elektrischen Schutz
  • WARNUNG: Überschreiten Sie nicht die angemessene Temperatur und/oder elektrische Last
  • Ausblassicherer Schaft aus vernickeltem Messing
  • Einstellbare Stopfbuchse aus reinem PTFE und verstärkte Unterlegscheibe für niedrigeres Drehmoment und einfache Wartung
  • Dreifache Schaftdichtungen in Größen über 2″
  • 600 PSI (40 bar) bis 2″, 450 PSI (30 bar) über 2″, (150 WSP / -10 bar alle Größen) stoßfreier Kaltarbeitsdruck
  • 250 PSI (17 bar) stoßfreier Arbeitsdruck für Flüssiggas
  • *150 psig (10 bar) stoßfreier Dampfbetriebsdruck. Nicht zum Drosseln von Dampf geeignet
  • -40 °F bis +366 °F (-40 °C bis +170 °C)
  • ACHTUNG: Das Einfrieren der Flüssigkeit in der Anlage kann das Ventil schwer beschädigen
  • Glasgefüllte, selbstschmierende Sitze aus reinem PTFE mit flexiblem Lippendesign

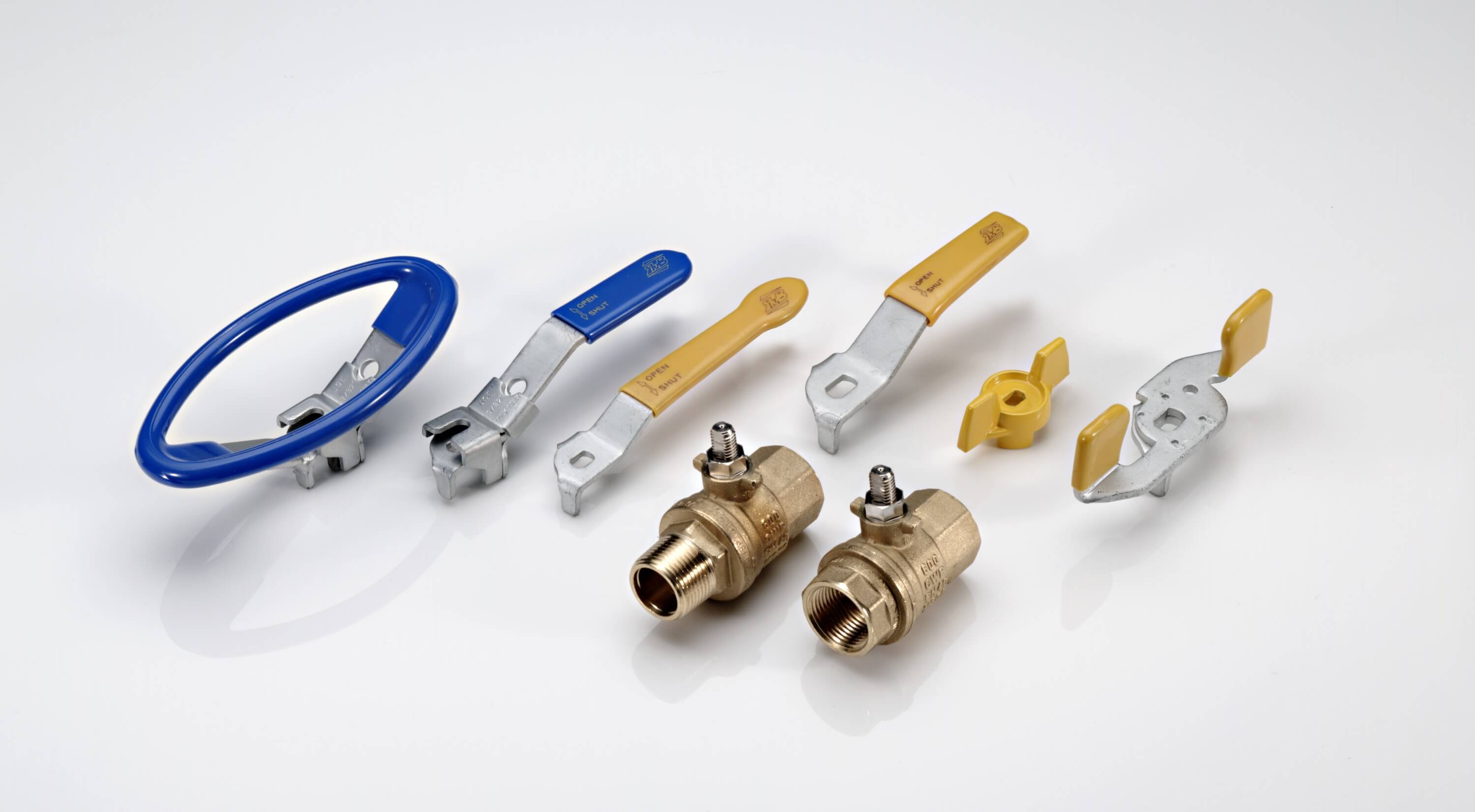

  • Stammverlängerung
  • T-Griff
  • Edelstahlgriff (1.4016 / AISI 430)
  • Ovaler abschließbarer Griff bis 2″, rund über 2″
  • Patentierte Verriegelungsvorrichtung für Ventile bis 4″
  • NPT-Außengewinde bis 4″
  • Kurzer Griff
  • NPT-Kegel ANSI B. 1.20.1 weiblich durch Innengewinde
  • Kugel und/oder Spindel aus Edelstahl (1.4401 / AISI 316)
  • Maßgefertigtes Design
  • Reine PTFE-Dichtungen
  • Canadian Standards Association (Vereinigte Staaten, Kanada)
  • Factory Mutual (Vereinigte Staaten)
  • GOST-R (Russland)
  • RoHS-konform (EU)
  • Underwriters Laboratories (Vereinigte Staaten, Kanada): – Leitfaden YSDT: Flüssiggas-Absperrventil – Leitfaden YRBX: Absperrventil für brennbare Flüssigkeiten – Leitfaden YRPV: Gas-Absperrventil zur Verwendung mit Erdgas und Industriegasen – Leitfaden MHKZ: Nr. 6 Öl bei 250°F
  • Entspricht der US-amerikanischen Spezifikation WW-V-35C (Vereinigte Staaten)
  • CRN-TSSA gem. nach MSS SP110 (Kanada)
  • Feuerwehrdirektion Kuwait (Kuwait)

HINWEIS: Zulassungen gelten nur für bestimmte Konfigurationen/Größen.

Teilebeschreibung Anzahl Teilmaterial
Unvernickelter NPT-Körper
1
CW617N
Sitz
2
PTFE glasgefüllt 5-15%
Verchromte Vollkugel
1
CW617N
Unbeschichtete NPT-Endkappe
1
CW617N
Ausführung mit vernickelter Spindelpackung
1
CW617N
Vernickelte Überwurfmutter
1
CW617N
Geomet® Mutter
1
CB4FF (EN10263-2)
Dichtung der Stopfbuchspackung
1
PTFE
Unterlegscheibe
1
PTFE Kohle gefüllt 25%
Gelber PVC-beschichteter Geomet®-Stahlgriff
1
DD11 (EN10111)

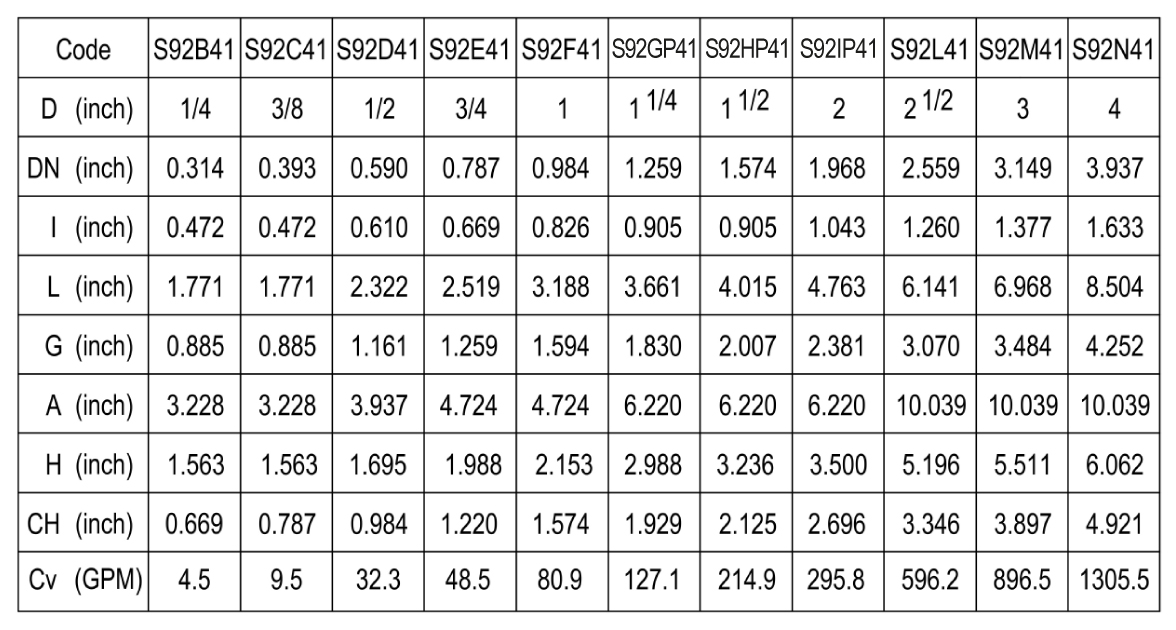

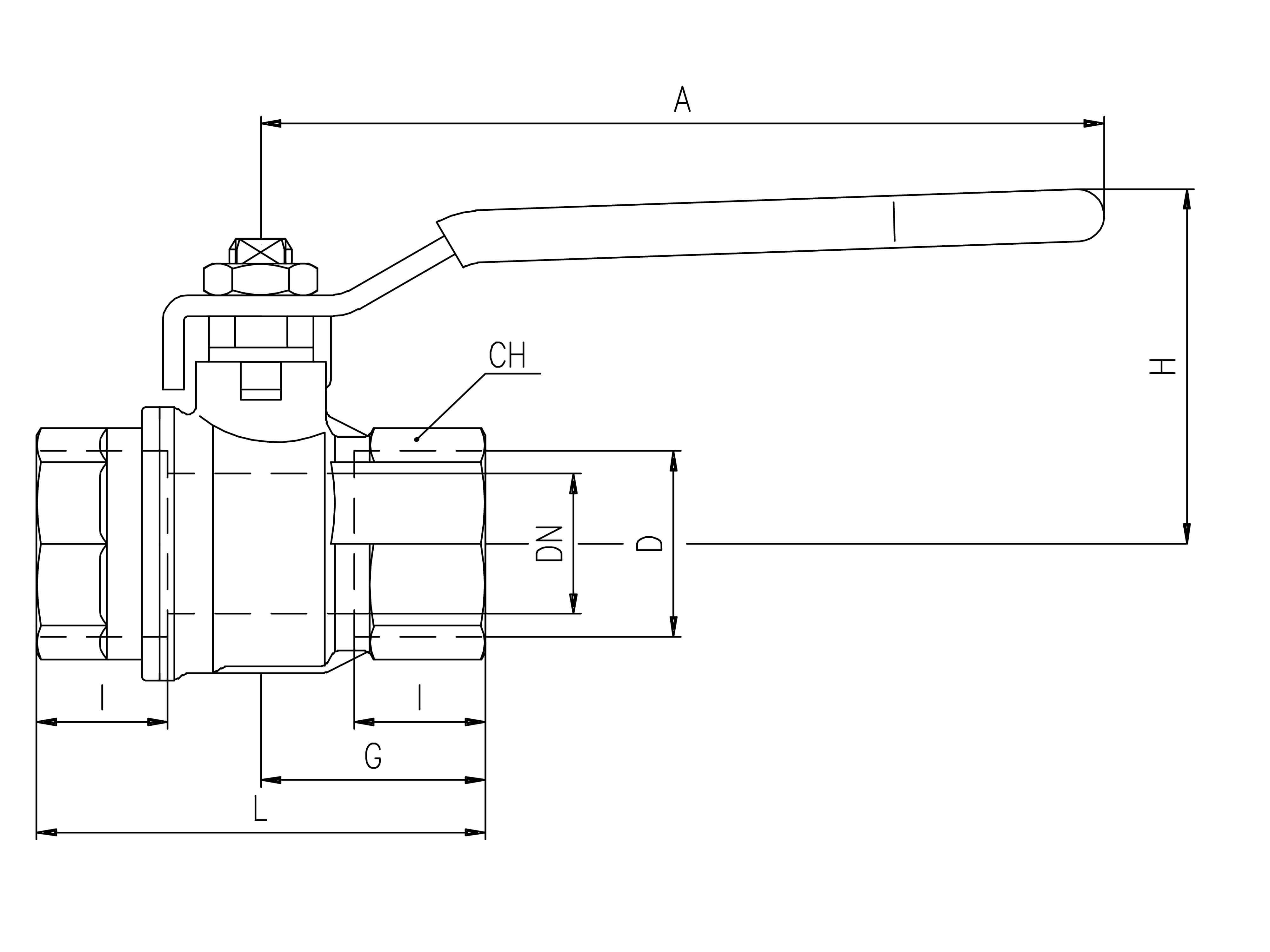

DN entspricht dem Nenn-Durchflussdurchmesser. Der tatsächliche Durchflussdurchmesser entspricht einem Volldurchgang nach DIN 3357 Teil 4. Die Spindel bei Ventilen über 2“ ist etwas anders gestaltet.

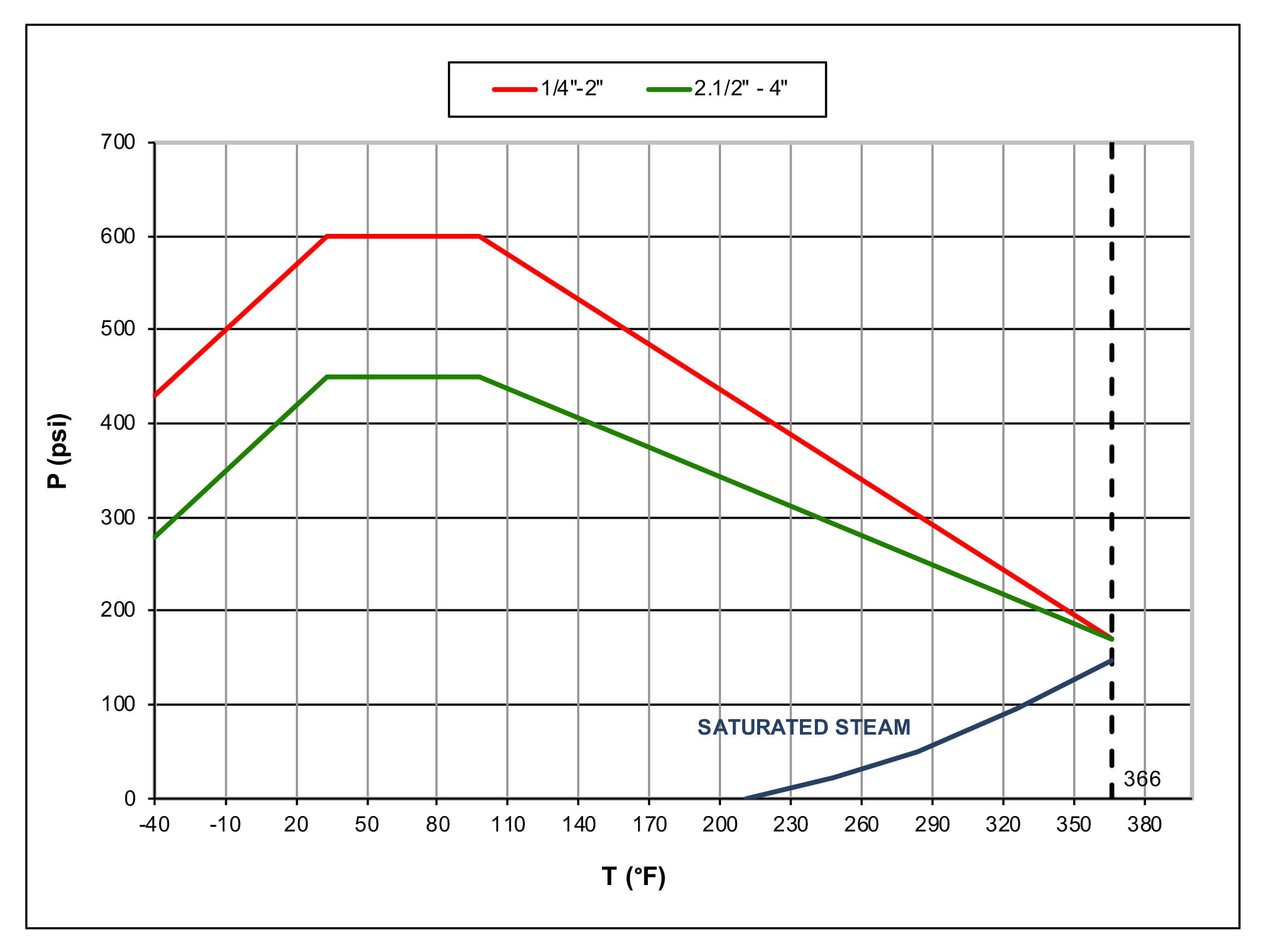

Druck-Temperatur-Diagramm

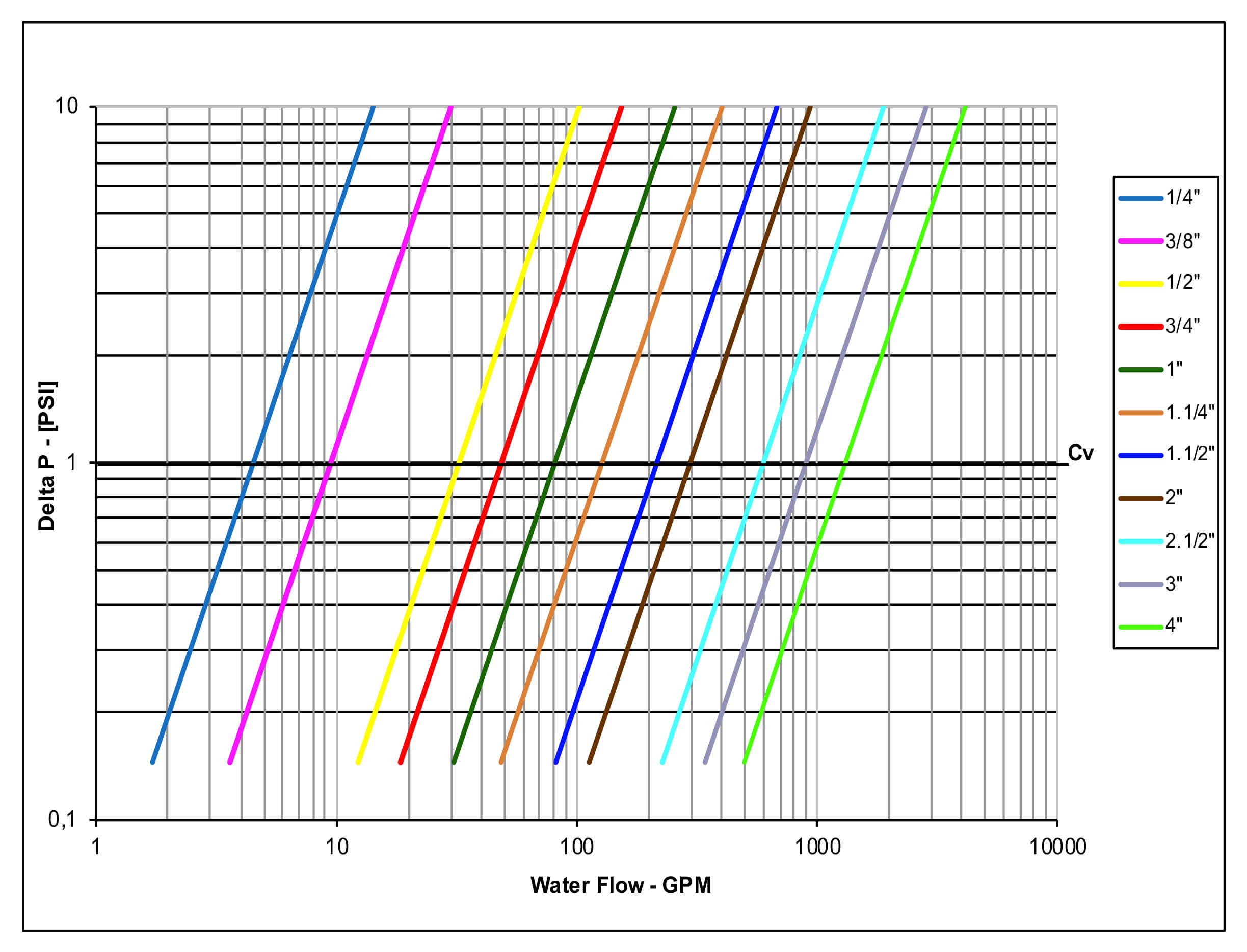

Druckverlust-Diagramm

Technisches Material

Fordern Sie weitere Informationen über die gesamte Palette der RuB-Produkte an und wenden Sie sich für spezielle Anwendungen an Ihren Ansprechpartner.
