Technische Informationen

  • 24h 100% Dichtigkeitstest garantiert
  • Das doppelte Dichtungssystem ermöglicht den Betrieb des Ventils in beide Richtungen, wodurch die Installation vereinfacht wird
  • Keine metallischen beweglichen Teile
  • Keine Wartung jemals erforderlich
  • Der Griff zeigt die Ballposition deutlich an
  • Silikonfreies Gleitmittel auf allen Dichtungen
  • Verchromte Messingkugel für längere Lebensdauer
  • Griffstopper am Körper, um Spannungen am Schaft zu vermeiden
  • Voller Durchgang nach DIN 3357 für maximalen Durchfluss
  • Heißgeschmiedetes, sandgestrahltes, außen vernickeltes Messinggehäuse und Kappe, abgedichtet mit Loctite® oder einem gleichwertigen Gewindedichtmittel
  • Feinstes Messing nach EN 12165 und EN 12164 Spezifikationen
  • Geomet® Karbonstahlgriff mit dicker PVC-Tauchbeschichtung. Die Griffbeschichtung bietet sowohl thermischen als auch elektrischen Schutz
  • Griff bei in Betrieb befindlichem Ventil abnehmbar
  • Ausblassicherer Schaft aus vernickeltem Messing
  • Wartungsfreie, doppelte FPM-O-Ringe am Vorbau für maximale Sicherheit
  • 40 bar (600 PSI) bis 2″, 30 bar (450 PSI) über 2″ stoßfreier Kaltarbeitsdruck
  • -40 °C bis +170 °C (-40 °F bis +350 °F)
  • ACHTUNG: Das Einfrieren der Flüssigkeit in der Anlage kann das Ventil schwer beschädigen

  • Selbstschmierende Sitze aus reinem PTFE mit flexiblem Lippendesign
  • Stammverlängerung
  • T-Griff
  • Edelstahlgriff (1.4016 / AISI 430)
  • Patentierte Verriegelungsvorrichtung
  • Gehäuse und Komponenten aus entzinkungsbeständigem Messing
  • Ovaler abschließbarer Griff bis 2″, rund über 2″
  • Männlich durch weibliche Gewinde. Außengewinde auch mit flacher Dichtfläche für Flachdichtungen erhältlich.
  • Männlich durch männliche Fäden. Außengewinde auch mit flacher Dichtfläche für Flachdichtungen erhältlich.
  • Stummelgriff bis 2″
  • RuB Memory Stop ist für die Installation mit unserem Stummelgriff konzipiert
  • ISO 228 parallel weiblich durch Innengewinde
  • Edelstahlkugel (1.4401 / AISI 316)
  • Glasgefüllte PTFE-Dichtungen
  • Maßgefertigtes Design
  • Gemäß 2014/68/UE Modul A: Es kann nicht mit gefährlichen Gasen in Größen über 25 mm verwendet werden
  • Water Regulations Advisory Scheme (Vereinigtes Königreich)
  • GOST-R (Russland)
  • EAC – Konformitätserklärung (Russland, Kasachstan, Weißrussland)
  • RoHS-konform (EU)

HINWEIS: Zulassungen gelten nur für bestimmte Konfigurationen/Größen.

1.1/4”- 2” Hohlkugel

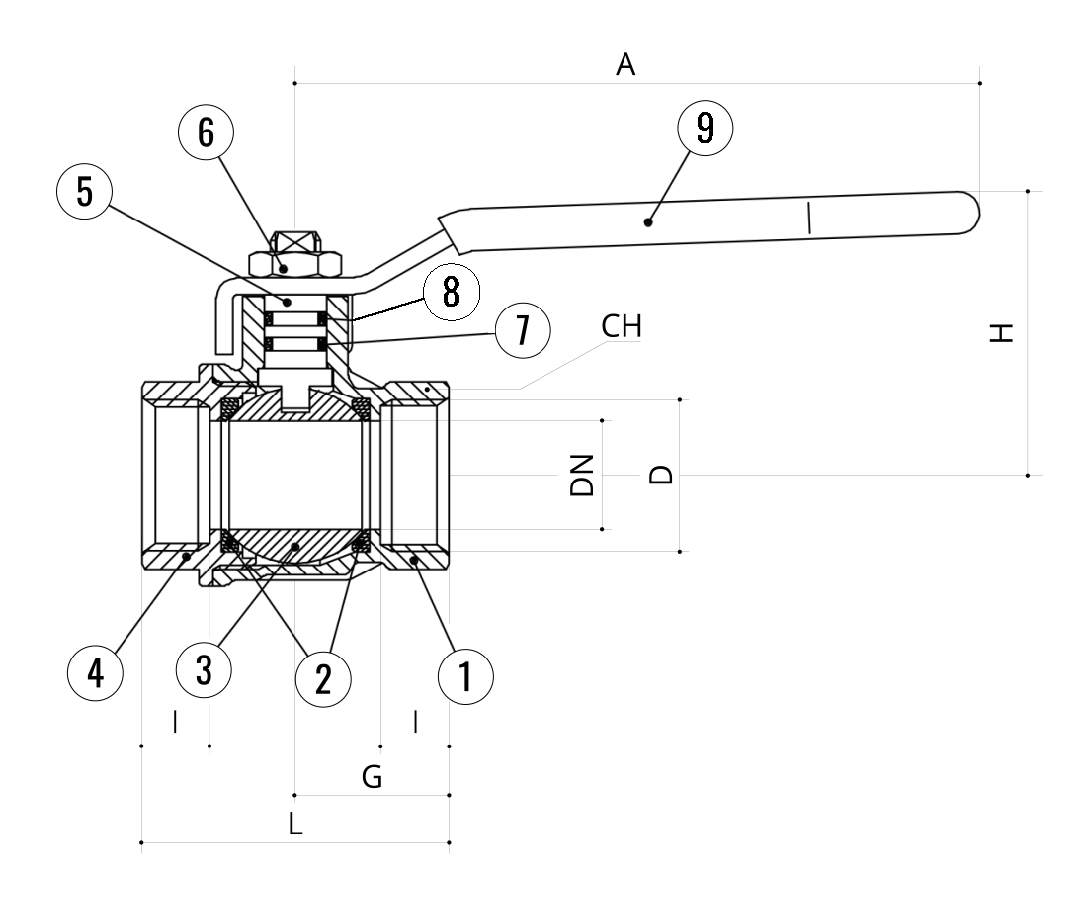

Teilebeschreibung Anzahl Teilmaterial
Vernickeltes Gehäuse (außen vernickelt, innen Unvernickelt bis 2)
1
CW617N
Sitz
2
PTFE
Verchromte Kugel
1
CW617N
Vernickelte Endkappe (außen vernickelt, innen unbeschichtet bis 2)
1
CW617N
Vernickeltes Schaft-O-Ring-Design
1
CW617N
Geomet® Mutter
1
CB4FF (EN10263-2)
O-Ring
2
FPM
Griff aus rotem PVC-beschichtetem Geomet®-Stahl
1
DD11 (EN10111)

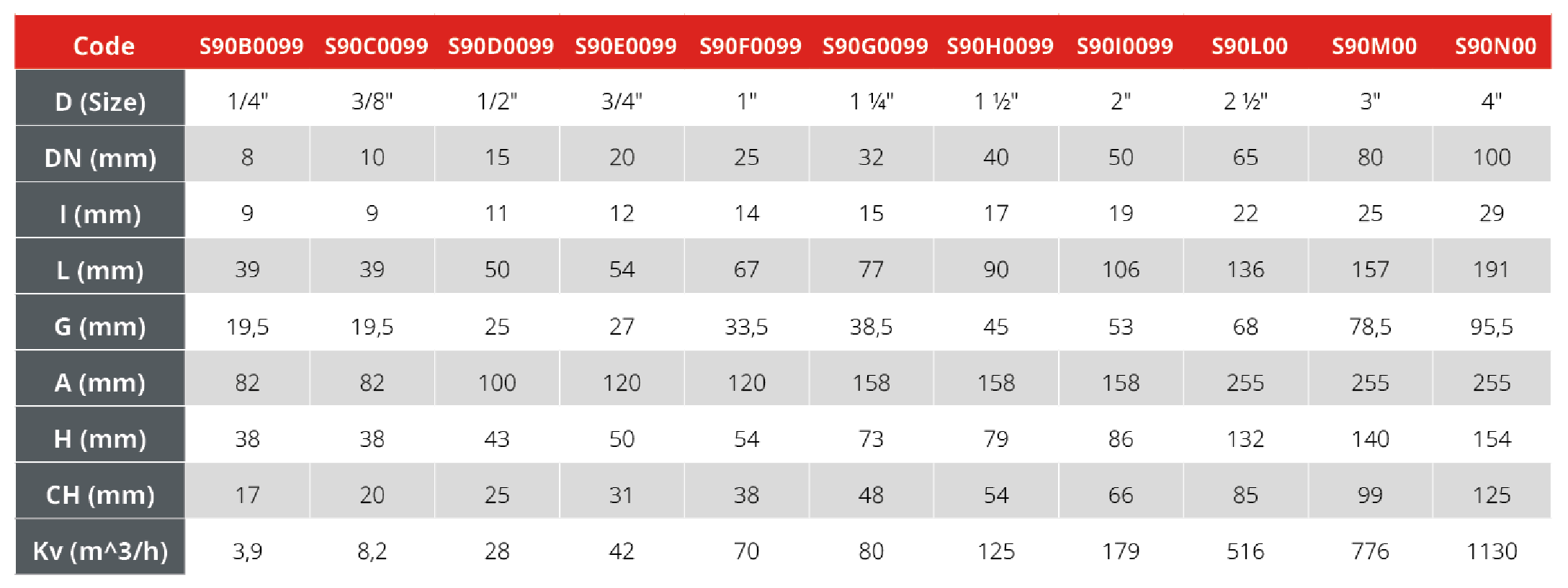

DN entspricht dem Nenn-Durchflussdurchmesser. Der tatsächliche Durchflussdurchmesser entspricht einem Volldurchgang nach DIN 3357 Teil 4. Die Spindel bei Ventilen über 2“ ist etwas anders gestaltet. Die Kugelhähne sind bei den Größen von 1 1/4” bis 2” am Griff und über 2” am Gehäuse wie folgt CE-gekennzeichnet: CE XXCODEXX Cat I-A

Druck-Temperatur-Diagramm
Druckverlust-Diagramm
