Fluides abrasifs? Problèmes de durée de vie de vos vannes actuelles?
RuB a la solution! Grâce à sa longue expérience dans les applications industrielles, RuB offre une grande variété de configurations spécifiquement conçues pour résoudre les situations critiques. Le laiton est un alliage ""doux"" à haute teneur en cuivre et ses caractéristiques le rendent idéal pour la plomberie et les installations sanitaires. Lorsqu'il s'agit d'applications industrielles, il se peut toutefois que vous ayez besoin de l'acier inoxydable, plus robuste.
Et c'est là que nous arrivons avec la solution: RuB combine les propriétés d'un corps en laiton avec la résistance de l'acier inoxydable présent dans la sphère et la tige. Idéal pour les fluides abrasifs et autres applications exigeantes.
Document
Info technique
- 24h 100% test d'étanchéité garanti
- Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
- Pas de pièces mobiles métal sur métal
- La poignée indique clairement la position de la balle
- Lubrifiant sans silicone sur tous les joints
- Boisseau sphériqueet tige en acier inoxydable pour liquides abrasifs
- La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
- Passage intégral selon DIN 3357 pour un débit maximal
- Corps et capuchon en laiton non plaqué sablé à chaud et scellés avec du Loctite® ou un produit d'étanchéité pour filetage équivalent
- Laiton le plus fin selon les spécifications EN 12165 et EN 12164
- Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
- AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
- Tige en acier inoxydable anti-éruption
- Presse-étoupe réglable en PTFE pur et rondelle renforcée pour un couple inférieur et un entretien facile
- 600 PSI (40 bar) jusqu'à 2″, (150 WSP / -10 bar) pression de travail à froid sans choc
- *150 psig (10 bar) pression de fonctionnement de la vapeur sans choc. Ne convient pas pour étrangler la vapeur
- -40°F à +366°F (-40°C à +170°C)
- ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
- Sièges autolubrifiants en PTFE pur rempli de verre avec conception à lèvre flexible
- Rallonge de tige
- Poignée en T
- Poignée en acier inoxydable (1.4016 / AISI 430)
- Poignée ovale verrouillable
- Dispositif de verrouillage breveté
- Poignée courte
- Cône NPT ANSI B. 1.20.1 filetage femelle par filetage femelle
- Design personalisé
- Joints en PTFE pur
- Filetages NPT mâle par femellea
- Conforme RoHS (UE)
REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.
| Description | Quantité | Matériau |
|---|---|---|
|
Corps NPT non plaqué
|
1
|
CW617N
|
|
Siège
|
2
|
Verre PTFE chargé 5-15%
|
|
Boule en acier inoxydable
|
1
|
1.4401 / AISI 316
|
|
Embout NPT non plaqué
|
1
|
CW617N
|
|
Conception de presse-étoupe de tige en acier inoxydable
|
1
|
1.4401 / AISI 316
|
|
Ecrou de presse-étoupe nickelé
|
1
|
CW617N
|
|
Ecrou Geomet®
|
1
|
CB4FF (EN10263-2)
|
|
Joint de presse-étoupe
|
1
|
PTFE
|
|
Machine à laver
|
1
|
Carbone PTFE chargé 25%
|
|
Manche acier Geomet® enduit PVC jaune
|
1
|
DD11 (EN10111)
|

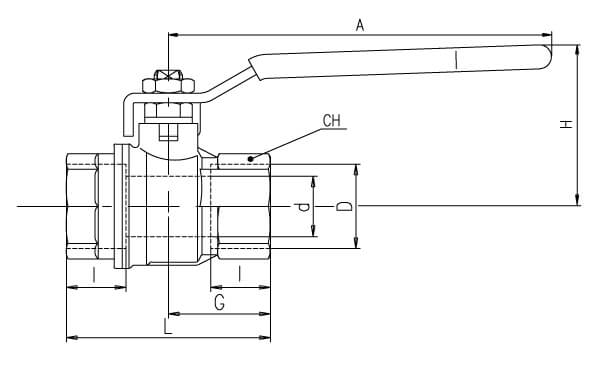

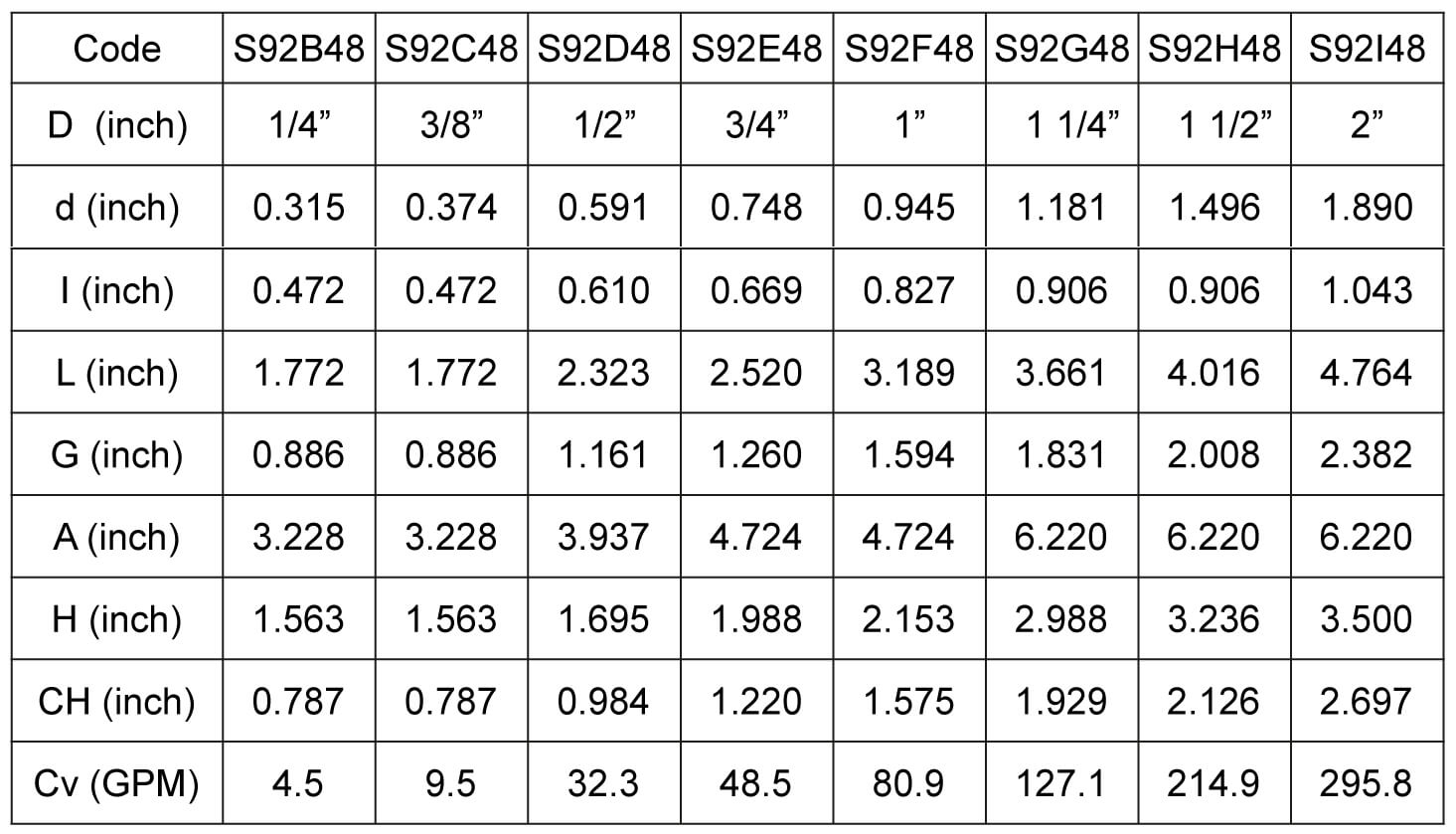

d indique le diamètre nominal de débit. Le diamètre d'écoulement réel est conforme à l'passage complet DIN 3357 partie 4".

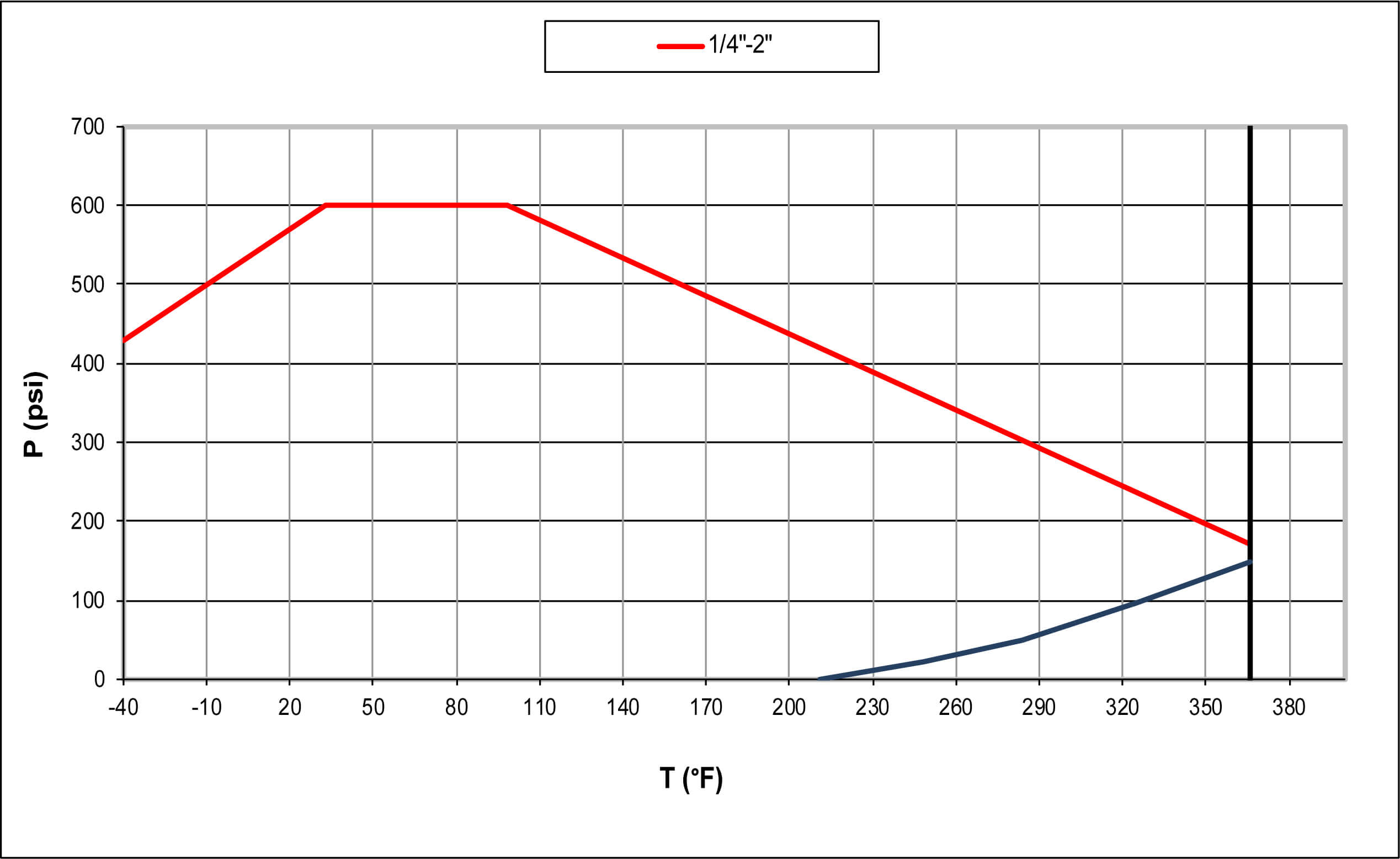

Tableau pression-température

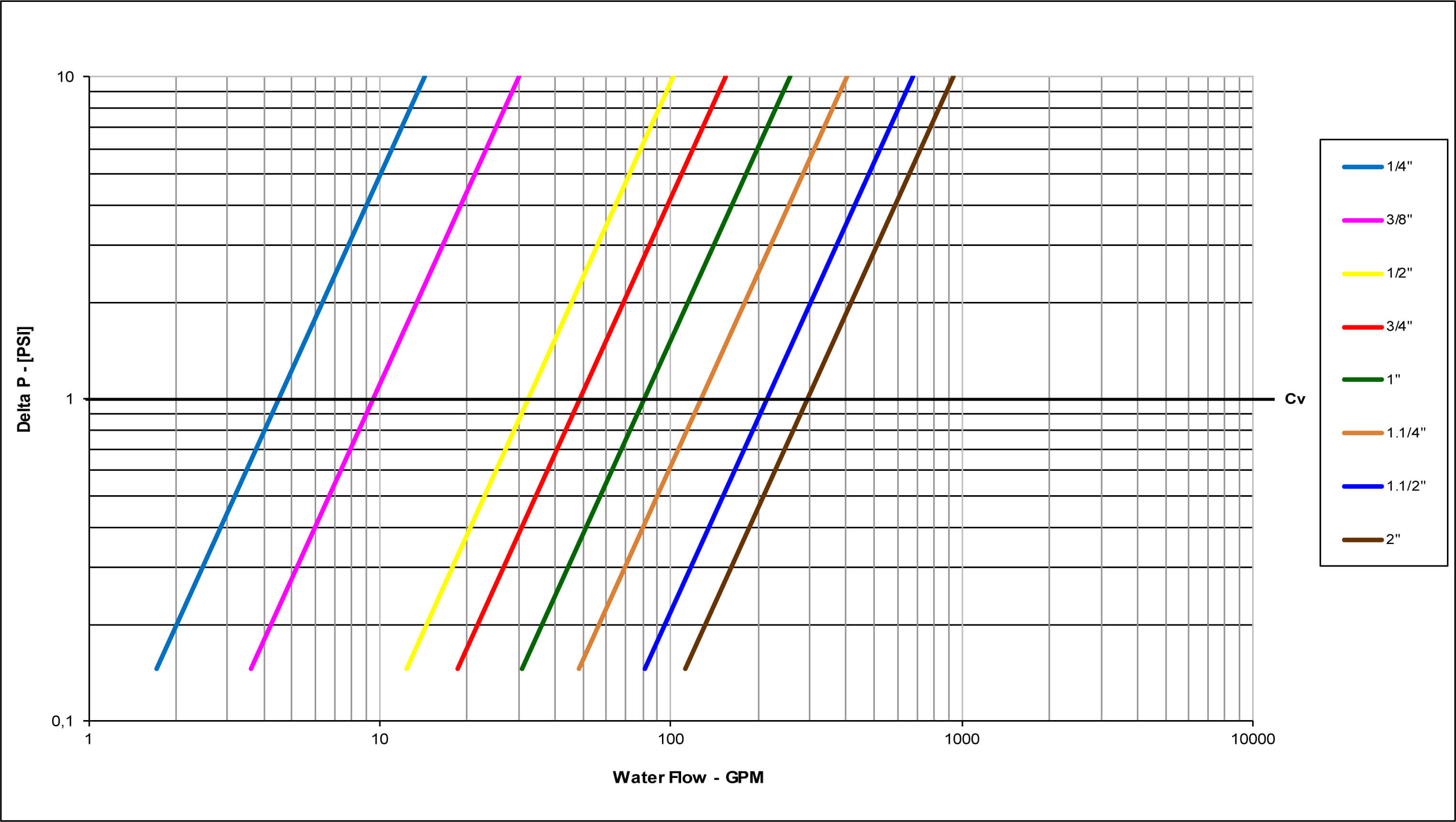

Diagramme de perte de charge
Matériel technique
Document
Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
