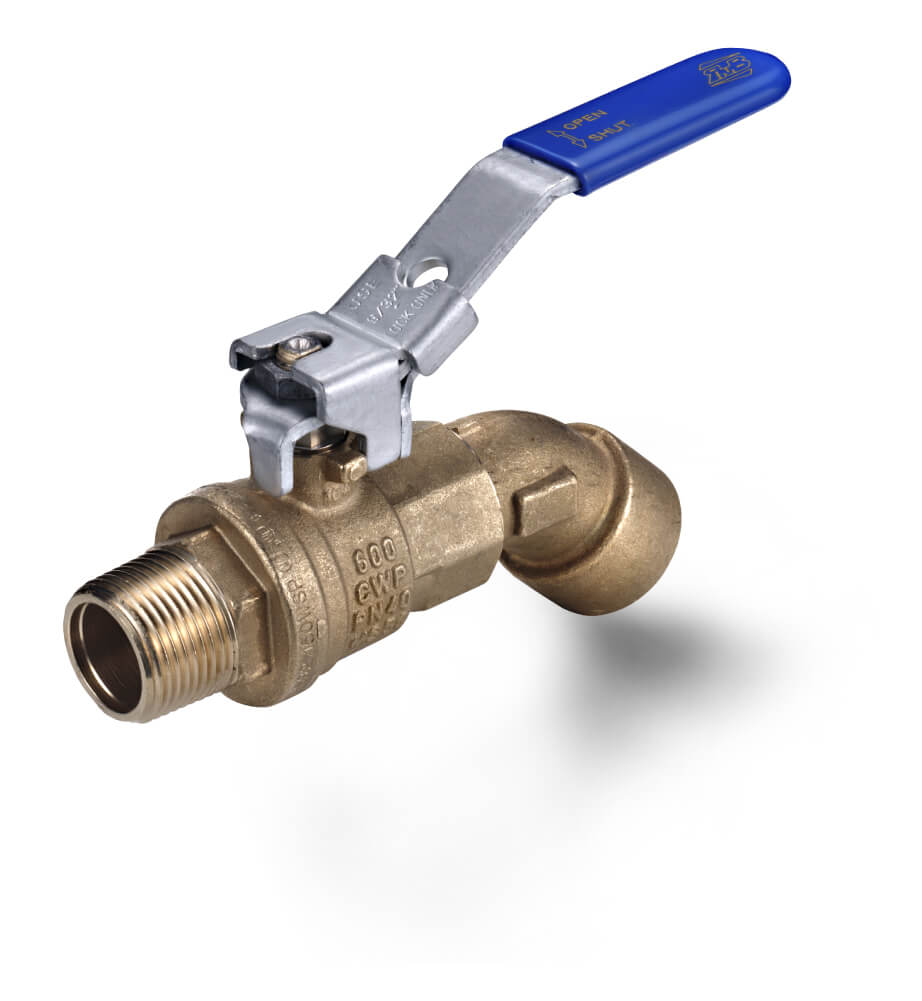

Le robinet à boisseau sphérique en laiton s.92 RuB est spécialement conçu pour offrir un drainage facile et efficace des réservoirs de stockage. Il peut être installé au fond de votre baril ou réservoir et s'actionne par une simple rotation de 90° pour vidanger à plein débit eau, huile, essence ou autres fluides.
L'angle de 45° permet de raccorder des tuyaux supplémentaires pour installer la vanne de vidange au meilleur endroit. De plus, la vanne est dotée d'une poignée de verrouillage RuB brevetée pour empêcher tout accès non autorisé au réservoir.
Le robinet s.92 peut facilement être installé sur de petits réservoirs, des réservoirs utilitaires, des réservoirs agricoles aériens et des fûts en tant que vanne d'arrêt à écoulement par gravité. Encore une autre bonne idée RuB !
Document
Info technique
- 24h 100% test d'étanchéité garanti
- Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
- Pas de pièces mobiles métal sur métal
- La poignée indique clairement la position de la balle
- Lubrifiant sans silicone sur tous les joints
- Boule en laiton chromé pour une durée de vie plus longue
- La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
- Passage intégral selon DIN 3357 pour un débit maximal
- Corps et capuchon en laiton non plaqué sablé à chaud et scellés avec du Loctite® ou un produit d'étanchéité pour filetage équivalent
- Laiton le plus fin selon les spécifications EN 12165 et EN 12164
- Brevet de poignée verrouillable en acier au carbone Geomet® n. 7074-B/90 avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
- Poignée amovible avec valve en service
- Tige en laiton nickelé anti-éruption
- Presse-étoupe réglable en PTFE pur et rondelle renforcée pour un couple inférieur et un entretien facile
- 600 PSI (40 bar), (150 WSP / -10 bar toutes tailles) pression de travail à froid sans choc
- *150 psig (10 bar) de pression de service de vapeur sans choc. Ne convient pas pour étrangler la vapeur
- -40°F à +366°F (-40°C à + 170°C)
- ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
- Sièges autolubrifiants en PTFE pur rempli de verre avec conception à lèvre flexible
- Poignée en T
- Poignée ovale verrouillable
- Poignée en acier inoxydable (1.4016 / AISI 430)
- Poignée courte
- Béquille en acier au carbone Geomet® non verrouillable
- Cône NPT ANSI B.1.20.1 filetages mâle par femelle
- Boisseau sphériqueet/ou tige en acier inoxydable (1.4401 / AISI 316)
- Design personalisé
- Joints en PTFE pur
- EN 10226-1, ISO 228 filetage parallèle femelle par femelle
- ISO 7/1, BS 21 BSPT conique femelle par filetage femelle
- Le produit répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas le marquage CE
- Conforme RoHS (UE)
REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.
3/4”- 1”

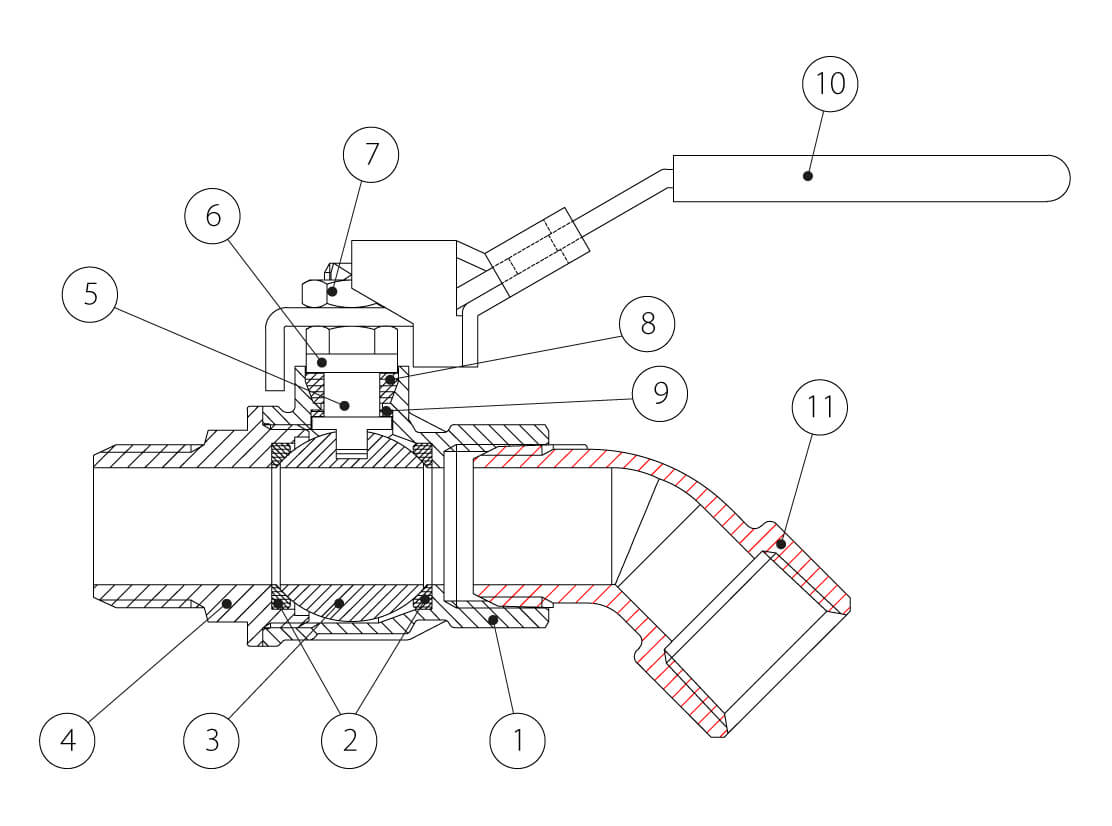

| Description | Quantité | Matériau |
|---|---|---|
|
Corps NPT non plaqué
|
1
|
CW617N
|
|
Siège
|
2
|
Siège
|
|
Boule chromée
|
1
|
CW617N
|
|
Embout NPT non plaqué
|
1
|
CW617N
|
|
Conception de presse-étoupe de tige nickelée
|
1
|
CW617N
|
|
Ecrou de presse-étoupe nickelé
|
1
|
CW617N
|
|
Ecrou Geomet®
|
1
|
CB4FF (EN10263-2)
|
|
Joint de presse-étoupe
|
1
|
PTFE
|
|
Machine à laver
|
1
|
Carbone PTFE chargé 25%
|
|
Poignée verrouillable en acier Geomet® enduit PVC bleu clair
|
1
|
DD11 (EN10111)
|

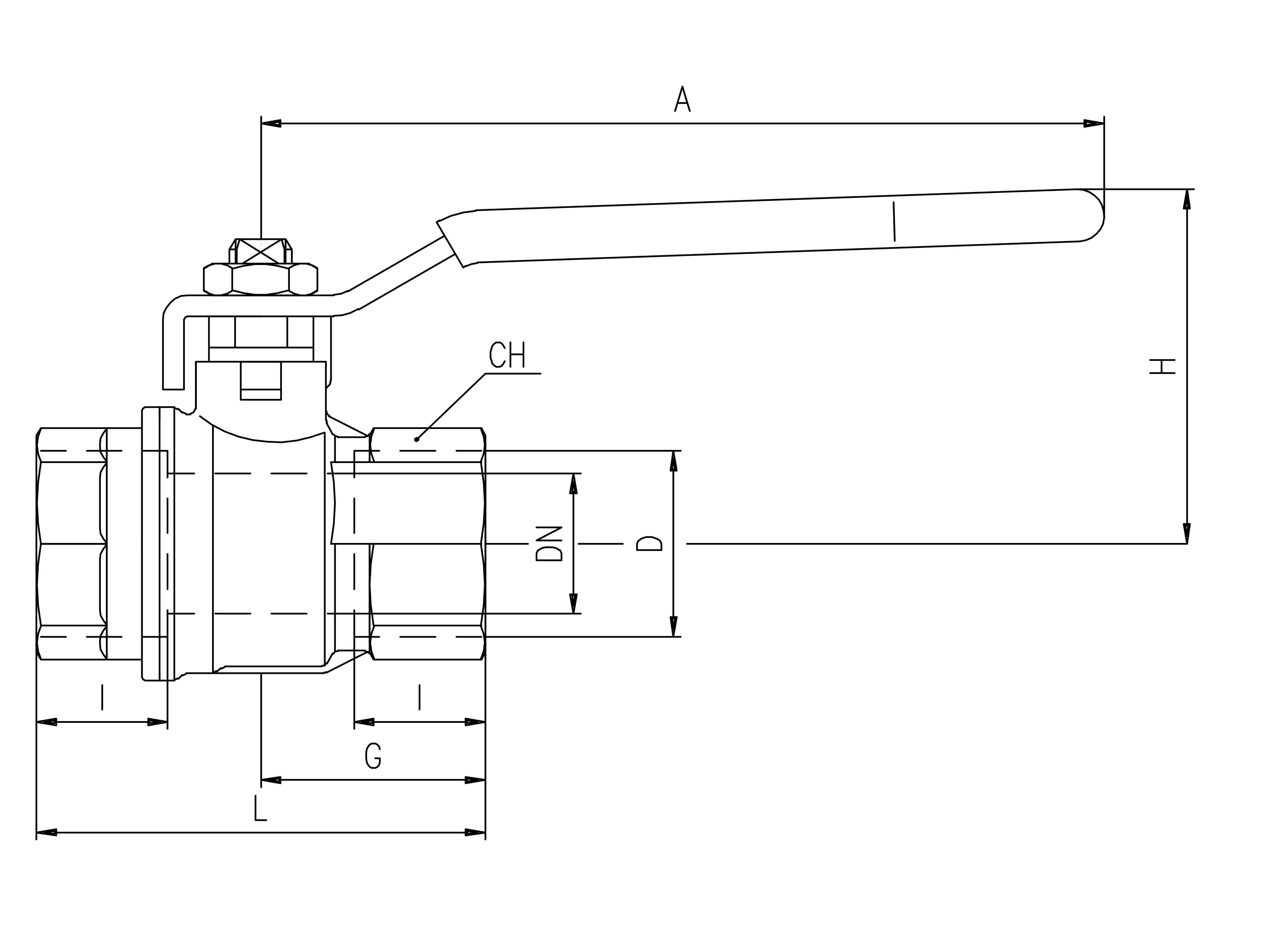

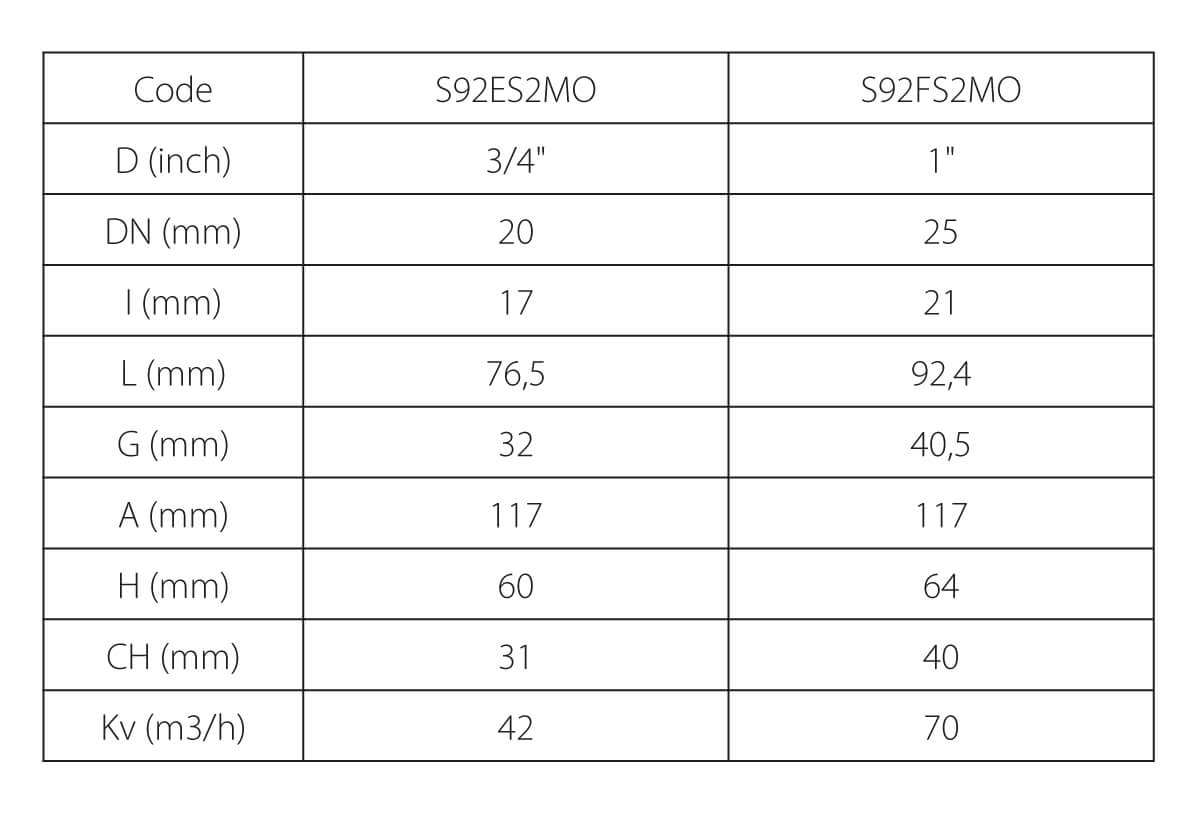

DN indique le diamètre de débit nominal. Le diamètre réel du débit est conforme à la norme DIN 3357 partie 4.

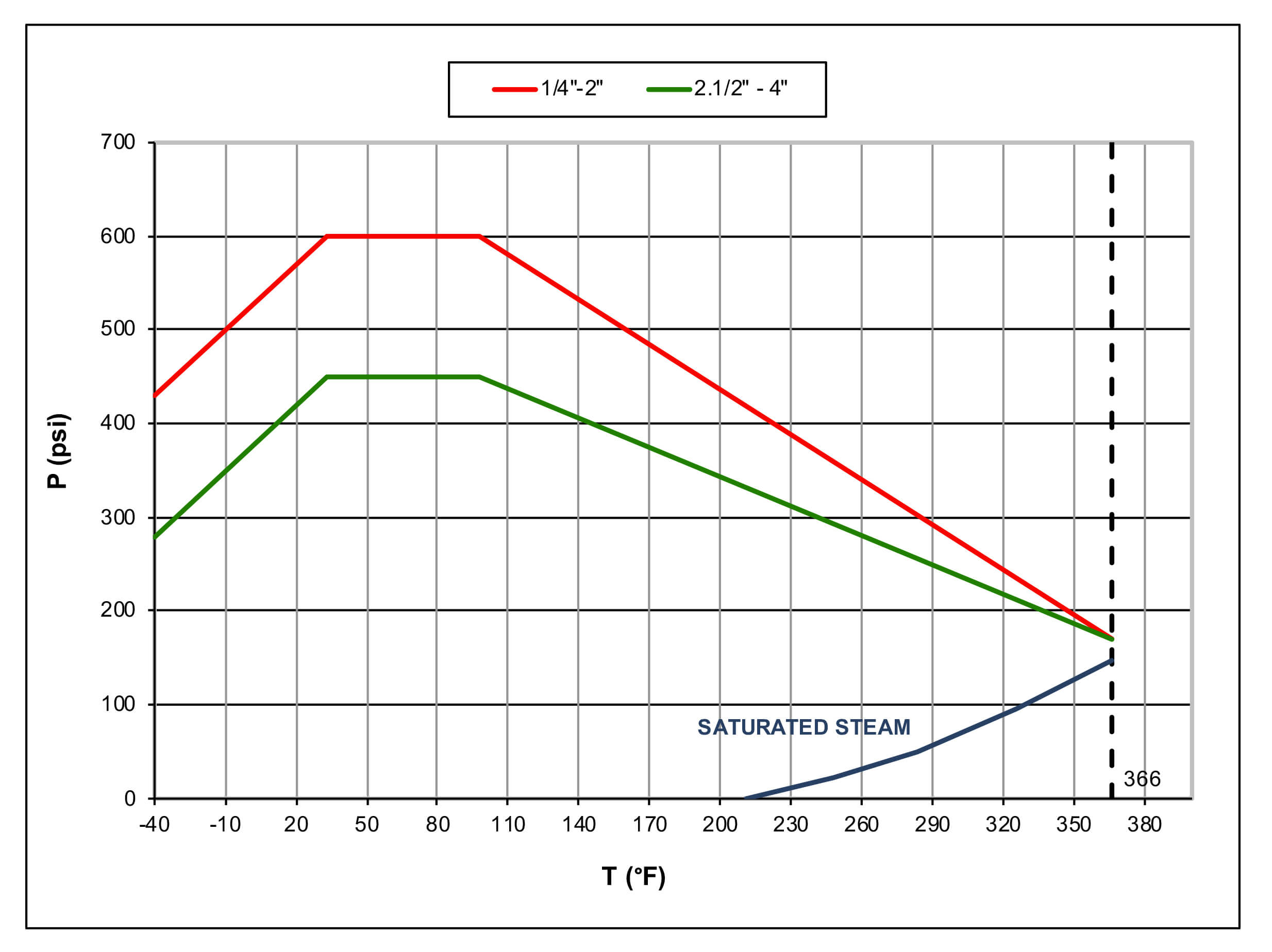

Tableau pression-température

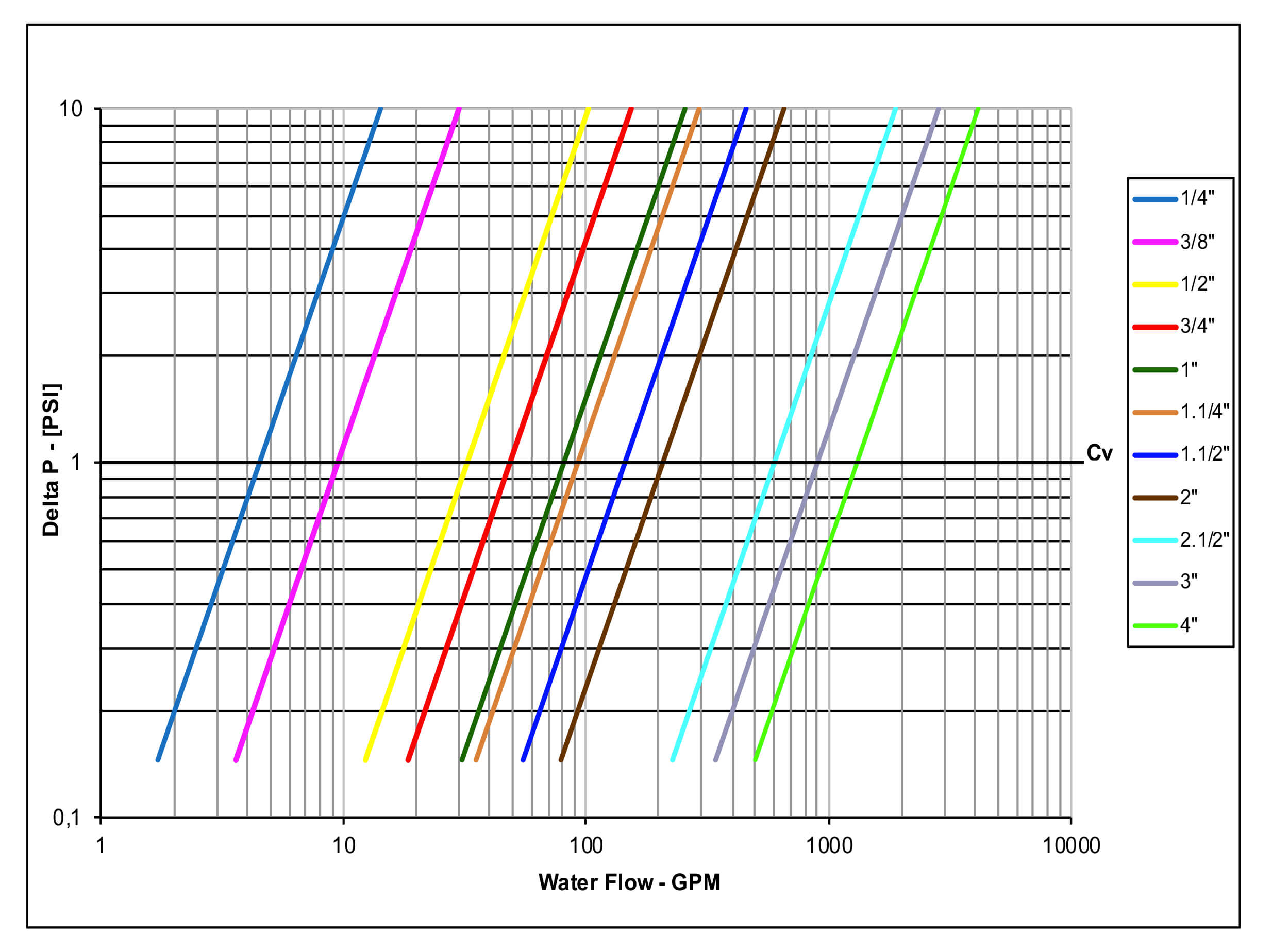

Diagramme de perte de charge
Matériel technique
Document
Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
XCES92S2
-
