  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Boule en laiton chromé pour une durée de vie plus longue
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Passage intégral selon DIN 3357 pour un débit maximal
  • Corps et capuchon en laiton externe nickelé sablé à chaud scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  •
  • Tige en laiton nickelé anti-éruption
  • Presse-étoupe réglable en PTFE pur et rondelle renforcée pour un couple inférieur et un entretien facile
  •
  • Pression de travail à froid sans choc de 40 bar (600 PSI)
  • -40°C à +170°C (-40°F à +350°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible

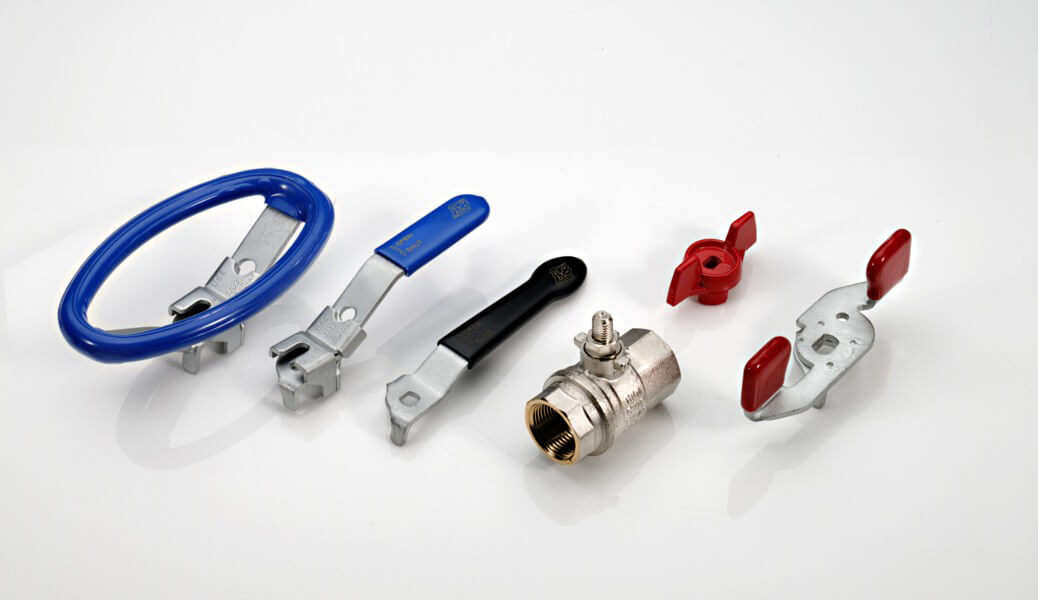

  • Rallonge de tige
  • Poignée en T
  • Poignée ovale verrouillable
  • Poignée en acier inoxydable (1.4016 / AISI 430)
  • Dispositif de verrouillage breveté
  • Poignée courte
  • EN 10226-1, ISO 228 filetage parallèle femelle par femelle
  • Boisseau sphériqueet/ou tige en acier inoxydable (1.4401 / AISI 316)
  • Joints PTFE renforcés de verre
  • Design personalisé
  • Selon 2014/68/UE module A : il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm
  • GOST-R (Russie)
  • EAC -Déclaration de conformité (Russie, Kazakhstan, Biélorussie)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/4"- 2"

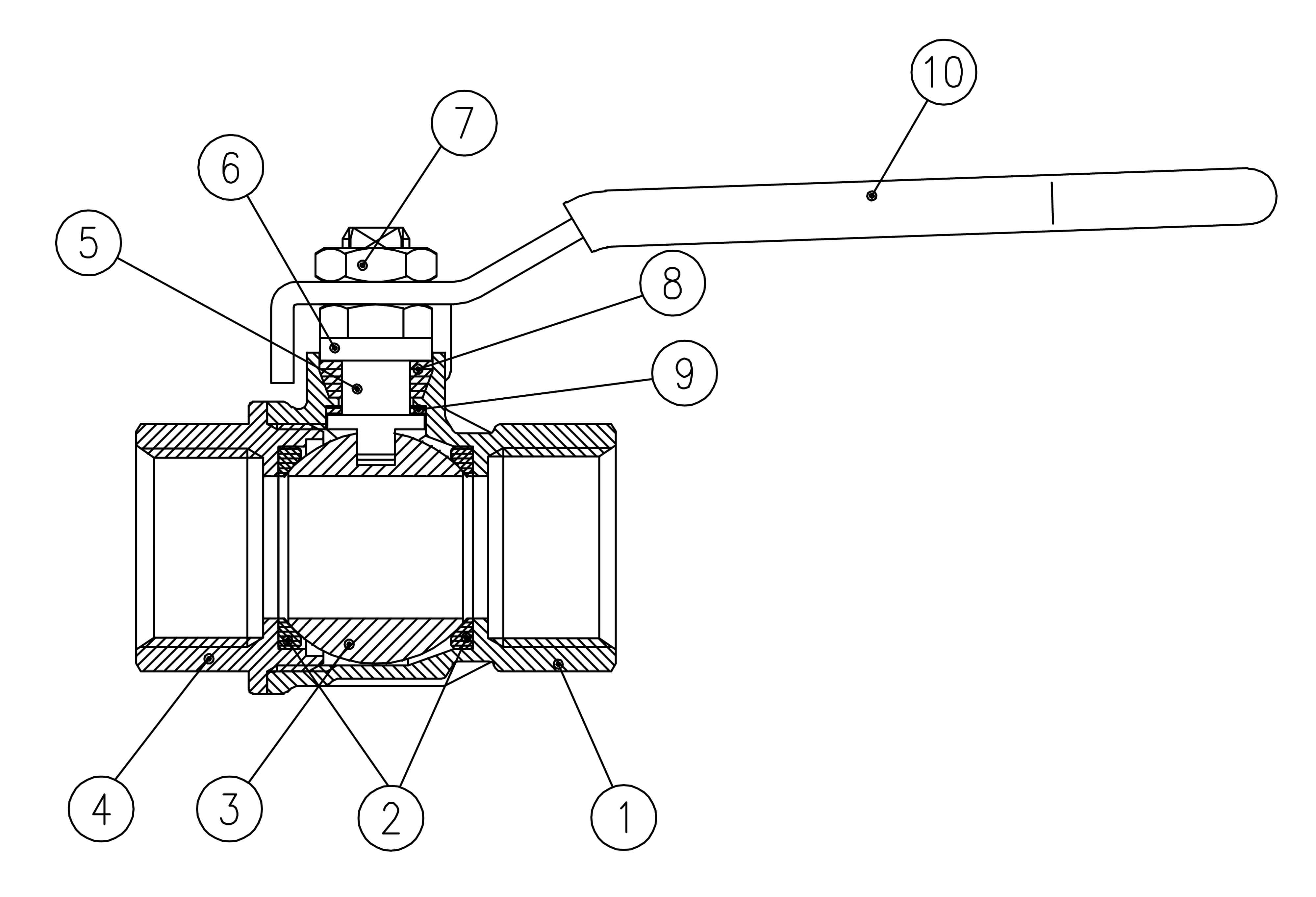

Description Quantité Matériau
Corps nickelé (traitement externe)
1
CW617N
Siège
2
PTFE
Boule chromée
1
CW617N
Embout nickelé (traitement externe)
1
CW617N
Conception de presse-étoupe de tige nickelée
1
CW617N
Ecrou de presse-étoupe nickelé
1
CW617N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint de presse-étoupe
1
PTFE
Machine à laver
1
Carbone PTFE chargé 25%
Manche acier Geomet® enduit PVC noir
1
DD11 (EN10111)

Les vannes à boisseau sphériquesont marquées CE sur la poignée de 1,1/4 à 2"" comme suit : CE XXCODEXX Cat I-A

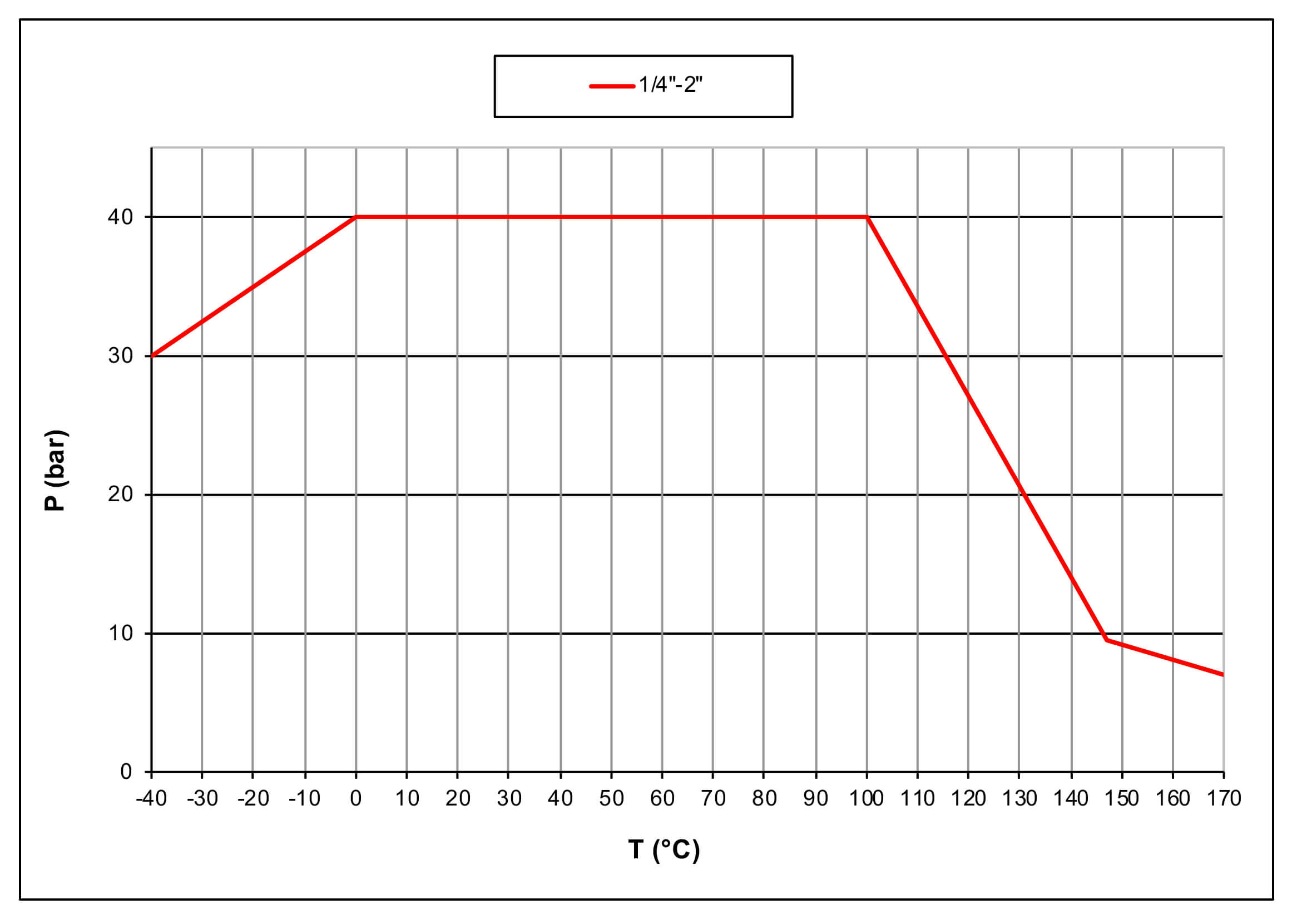

Tableau pression-température
Diagramme de perte de charge

Matériel technique

Document
Document
Permetti download anche all'utente anonimo
Off

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
