L'accès aux installations de transport de fluides dans les lieux publics pourrait potentiellement se transformer en coûts et problèmes de sécurité. Afin d'éviter que des vannes non surveillées restent ouvertes avec des conséquences économiques ou environnementales négatives, RuB a développé la vanne à fermeture automatique.

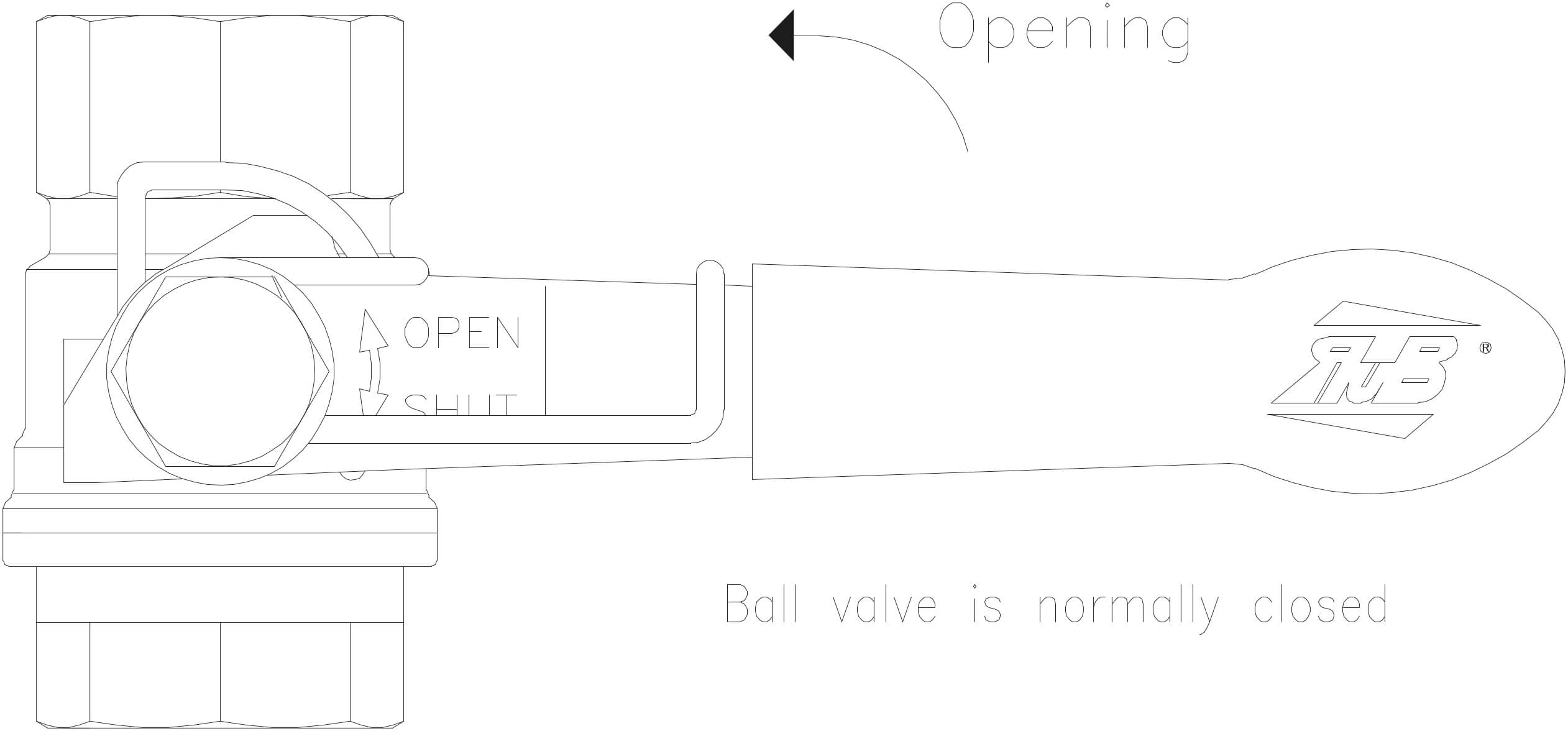

La vanne peut être ouverte normalement en tournant le levier de 90° et lorsque l'utilisateur la relâche, elle se ferme automatiquement. C'est la meilleure solution pour les stations-service, les camions, les espaces publics, les jardins. Cette fonction est également utile dans les applications industrielles, où une vanne ne doit pas être laissée ouverte sans surveillance.

Info technique

  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Le voyage s'arrête sur le corps pour éviter le stress à la tige
  • Boule en laiton chromé pour une durée de vie plus longue avec trou de rinçage
  • Passage intégral selon DIN 3357 pour un débit maximal
  • Corps et capuchon en laiton externe nickelé sablé à chaud scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Le ressort robuste assure l'arrêt automatique avec une pression maximale dans la valve
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • Tige en laiton nickelé anti-éruption
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • Pression de travail à froid sans choc de 40 bar (600 PSI)
  • -40°C à +170°C (-40°F à +350°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  • Poignée en acier inoxydable (1.4016 / AISI 430)
  • Mâle conique par filetages femelles parallèles
  • EN 10226-1, ISO 228 filetage parallèle femelle par femelle
  •
  • Boisseau sphériqueen acier inoxydable (1.4401/AISI 316)
  • Design personalisé
  •
  • Selon 2014/68/UE module A : il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm.
  • GOST-R (Russie)
  • EAC – Déclaration de conformité (Russie, Kazakhstan, Biélorussie)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/4” – 2”

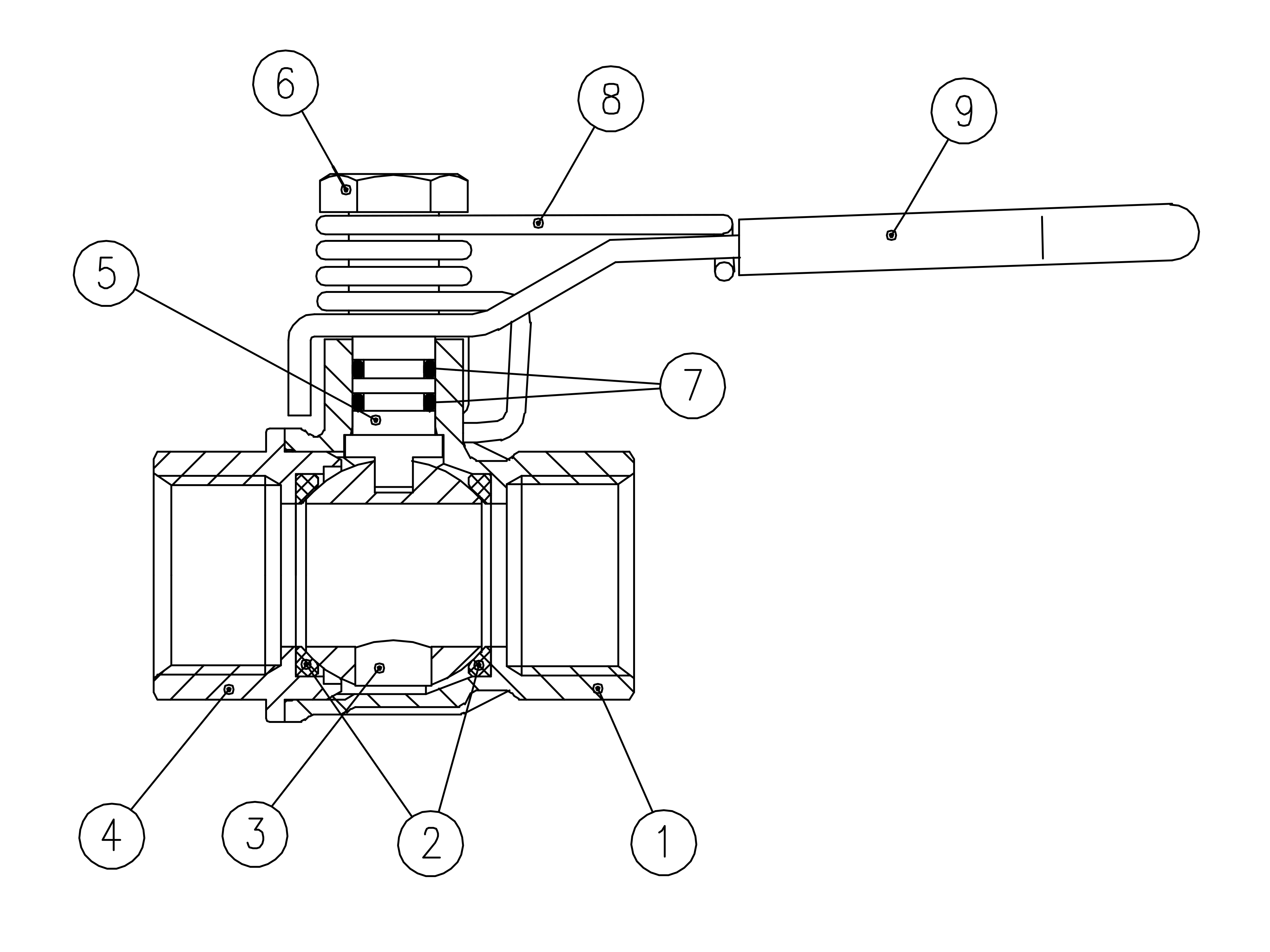

Description Quantité Matériau
Corps nickelé (traitement externe)
1
CW617N
Siège
2
PTFE
Boule chromée avec trou de rinçage (lire le trou de rinçage pour les tailles de 3/4 à 2)
1
CW617N
Bouchon nickelé (traitement externe)
1
CW617N
Joint torique de tige nickelé
1
CW617N
Ecrou à ressort non plaqué
1
CW617N
Joint torique
2
FPM
Ressort de rappel
1
1.4310 (AISI302)
Poignée en acier Geomet® revêtue de PVC jaune
1
DD11 (EN10111)

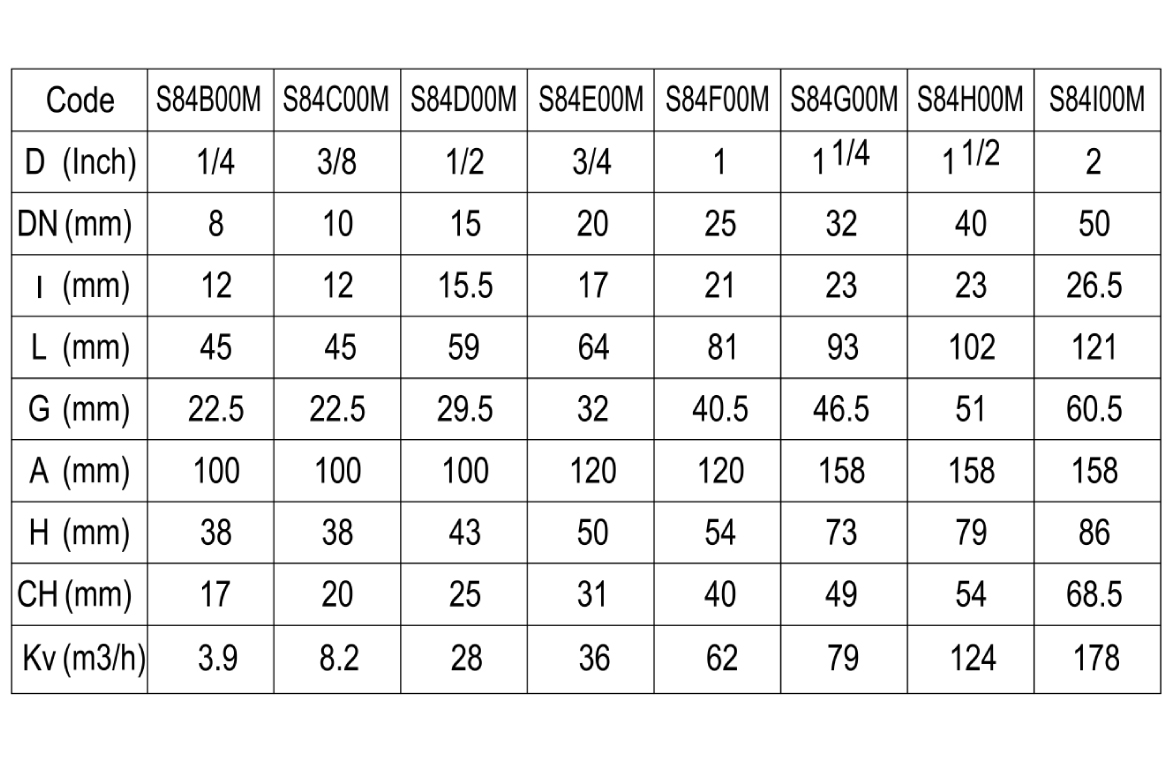

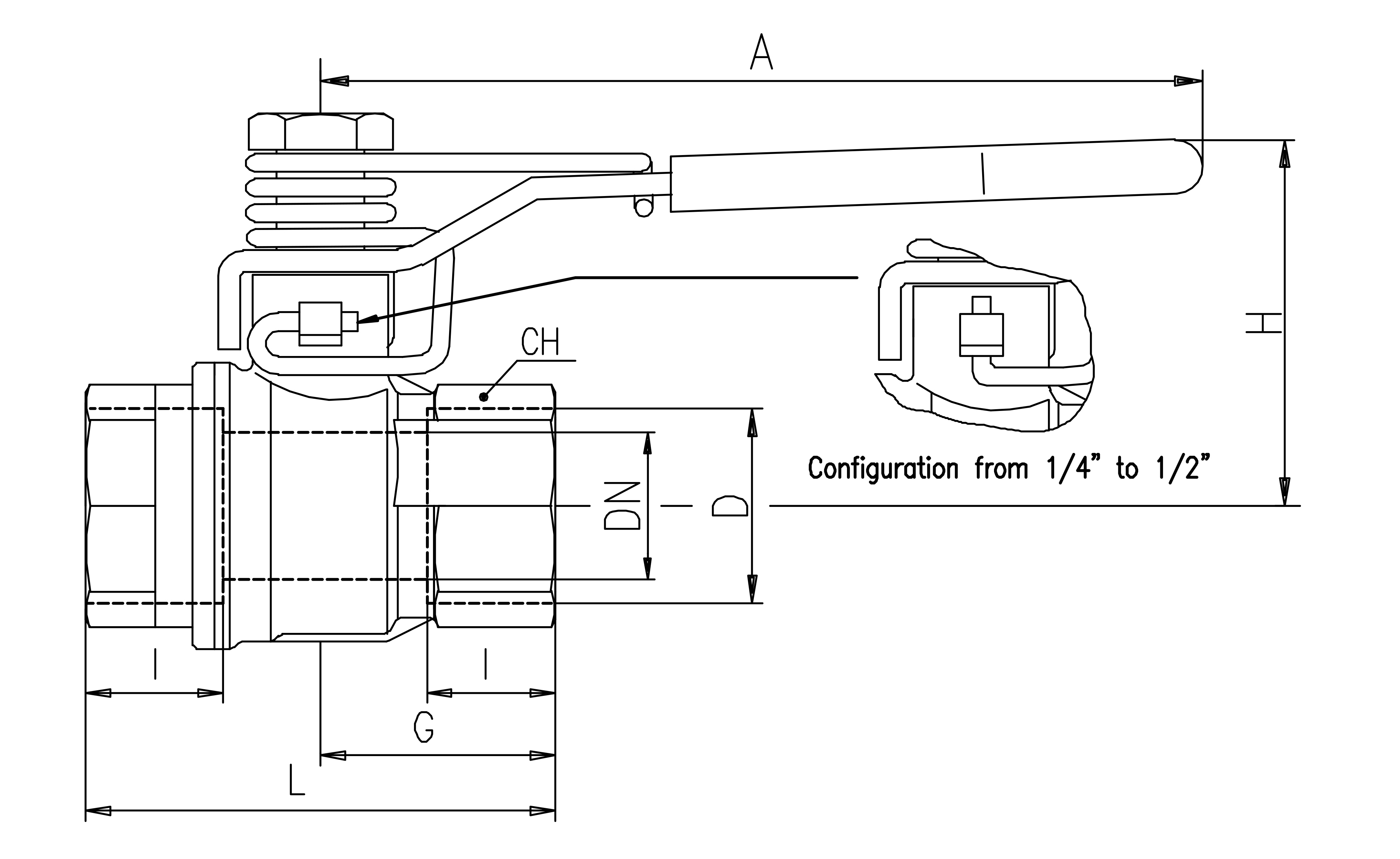

DN indique le diamètre nominal du débit. Le diamètre réel du débit est conforme à la norme DIN 3357 partie 4. Les robinets à boisseau sphériquesont marqués CE sur la poignée de 1.1/4 à 2"" comme suit : CE XXCODEXX Cat I-A

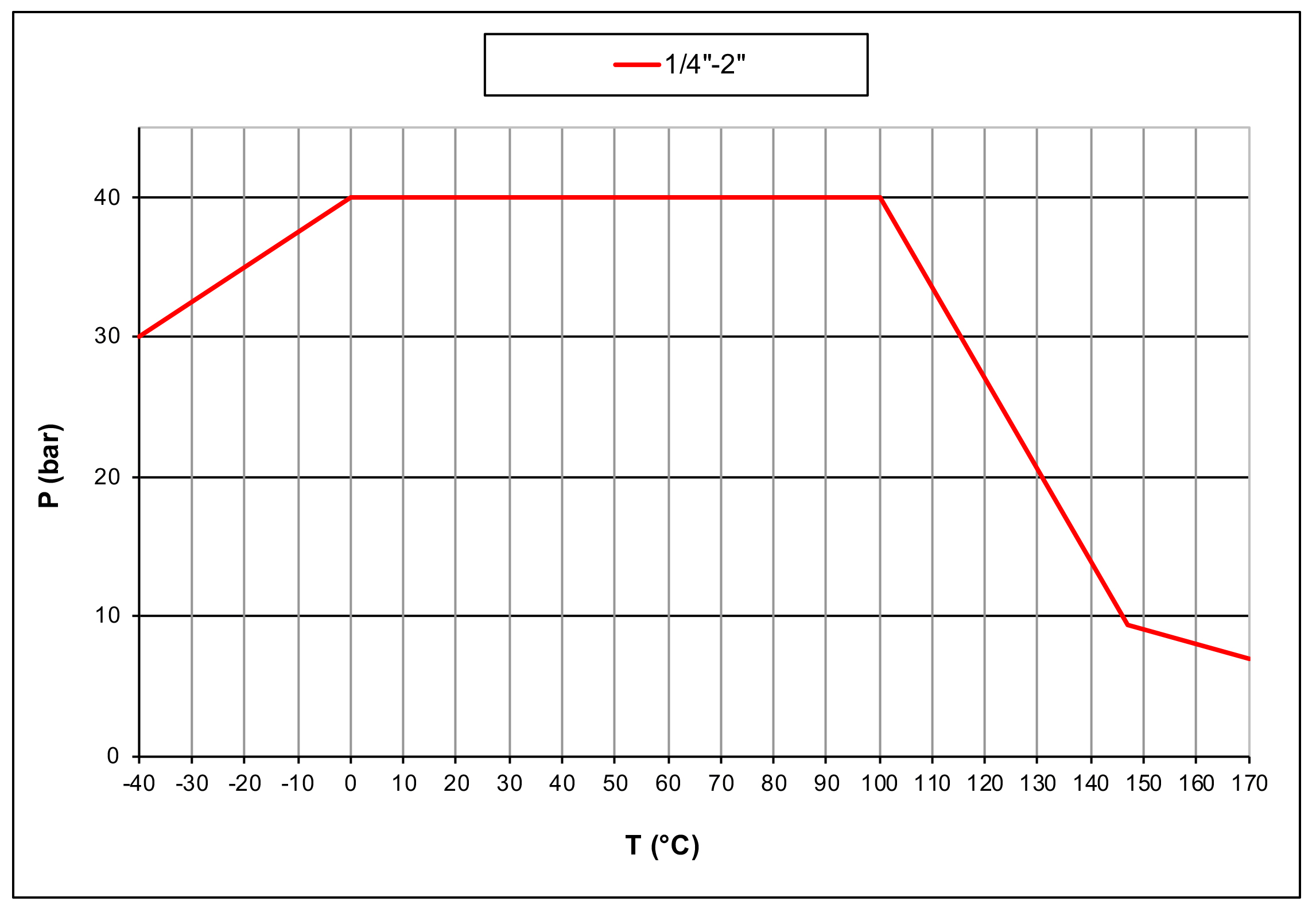

Tableau pression-température

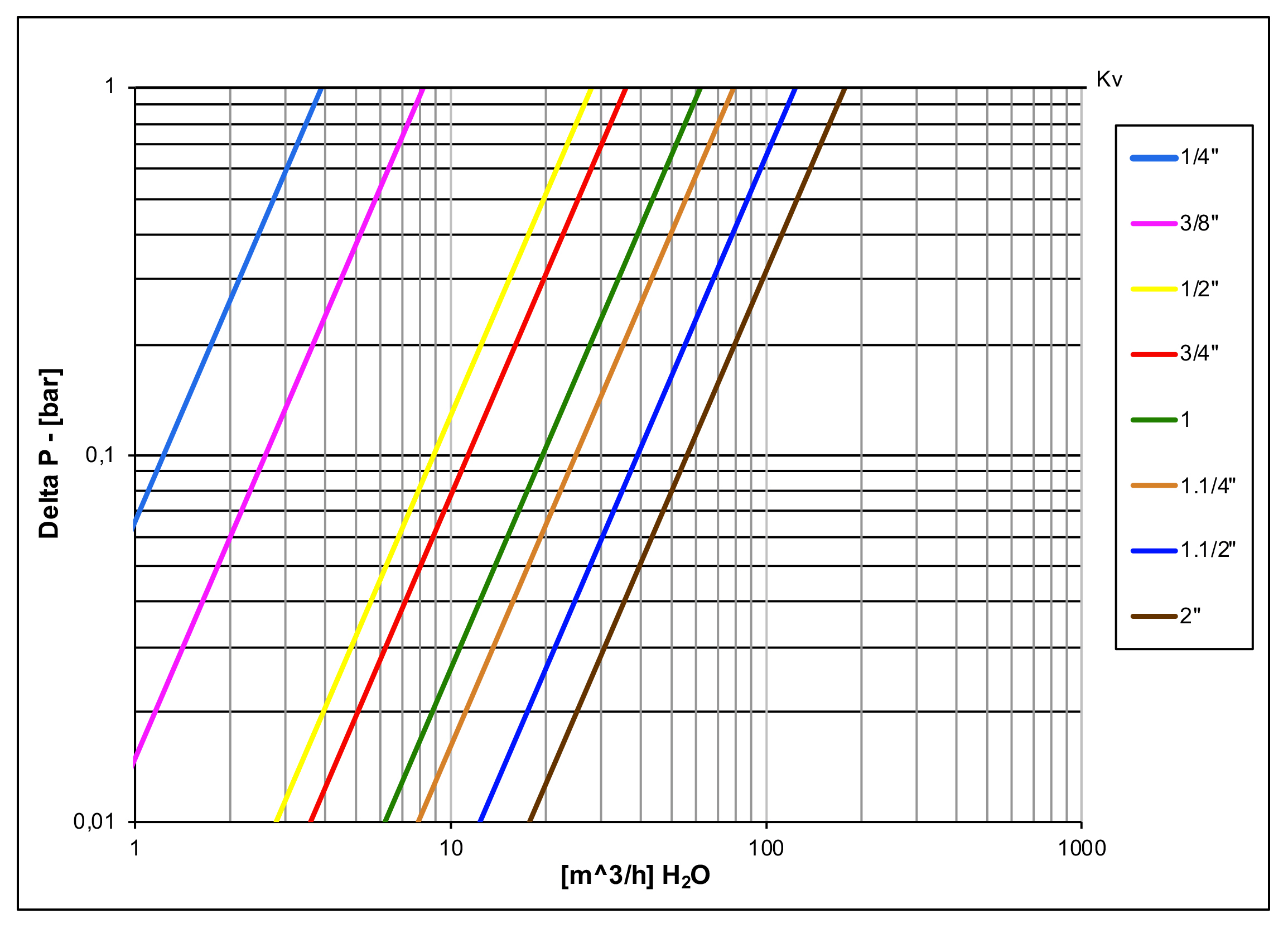

Diagramme de perte de charge

Matériel technique

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
