RÉSISTANCE AUX HAUTES TEMPÉRATURES
Approuvé pour utilisation HTB (Hochtemperaturbeständigkeit)
Classe B 0,1 (0,1 bar à 650°C pendant au moins 30 minutes).



Info technique

  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Boule en laiton chromé pour une durée de vie plus longue avec trou de rinçage
  • Passage intégral selon DIN 3357 pour un débit maximal
  • Corps et capuchon en laiton nickelé externe sablé forgé à chaud scellés avec du Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Laiton le plus fin selon les spécifications EN 12165 et EN 12164
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Poignée amovible avec valve en service
  • Tige en laiton nickelé anti-éruption
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • 40 bar (600 PSI) jusqu'à 2″, 30 bar (450 PSI) sur 2″ pression de travail à froid sans choc
  • -40°C à +170°C (-40°F à +350°F)
  • Pour une utilisation avec des fluides dangereux, la température nominale est de -20°C +60°C et la pression nominale est de 5 bar / HTB Classe B 0,1
  • AS4617 Limitation pour le GAZ : 2 100 Kpa jusqu'à 2 ″ et 1 500 Kpa de 2,1/2 ″ à 4 ″ de pression de service nominale et 0 °C/ +60 °C de température
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne

  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  • Rallonge de tige
  • Poignée en T
  • Poignée en acier inoxydable (1.4016 / AISI 430)
  • Mâle conique par filetages femelles parallèles jusqu'à 4″
  • Poignée verrouillable ovale jusqu'à 2″, ronde sur 2″
  • Dispositif de verrouillage breveté pour vannes jusqu'à 4″
  • Poignée courte
  • Butée de mémoire RuB conçue pour être installée avec notre poignée courte
  • EN 10226-1, ISO 228 filetage parallèle femelle par femelle
  • Boisseau sphériqueen acier inoxydable (1.4401/AISI 316)
  • Joints PTFE renforcés de verre
  • Design personalisé
  • Évaluation selon la directive des équipements sous pression 2014/68/UE module B+D par ICIM (0425)
  • L'Australian Gas Association (Australie)
  • Factory Mutual (États-Unis)
  • SVGW (Suisse)
  • GOST-R (Russie)
  • EAC – Déclaration de conformité (Russie, Kazakhstan, Biélorussie)
  • Groupe BSI (Royaume-Uni)
  • Conforme RoHS (UE)
  • DIN-DVGW (Allemagne) – MOP 5 B 0,1
  • ARGB-KVBG (Belgique) - MOP 5 bar pour l'installation de gaz à l'extérieur du bâtiment, MOP 100 mbar pour l'intérieur des bâtiments

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/4” – 2”

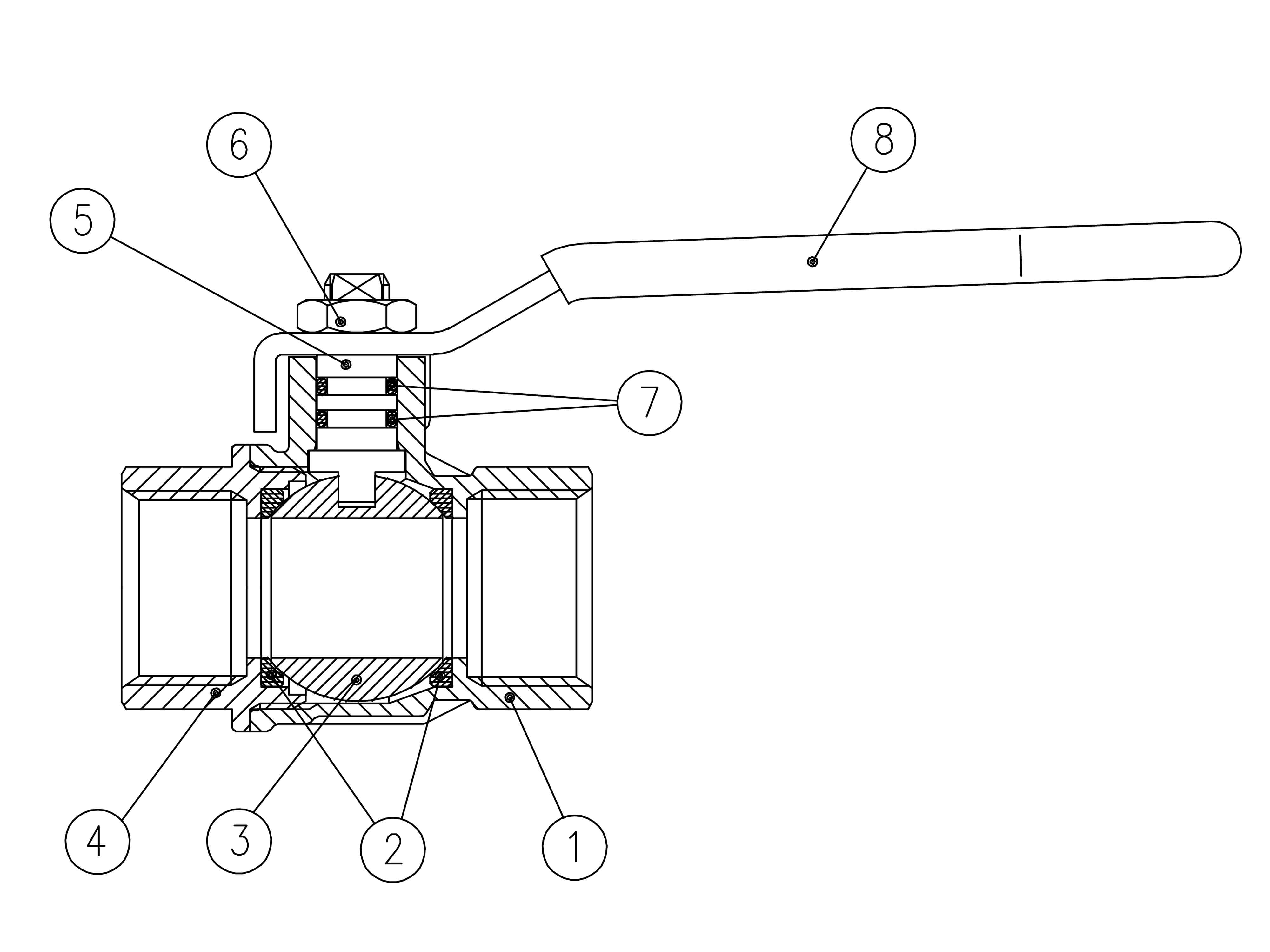

Description Quantité Matériau
Corps nickelé (extérieur nickelé, intérieur non plaqué jusqu'à 2)
1
CW617N
Siège
2
PTFE
Boule chromée avec trou de rinçage (lire le trou de rinçage sur les tailles de 3/4 à 2)
1
CW617N
Bouchon nickelé (extérieur nickelé, intérieur non nickelé jusqu'à 2)
1
CW617N
Joint torique de tige nickelé
1
CW617N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint torique
2
FPM

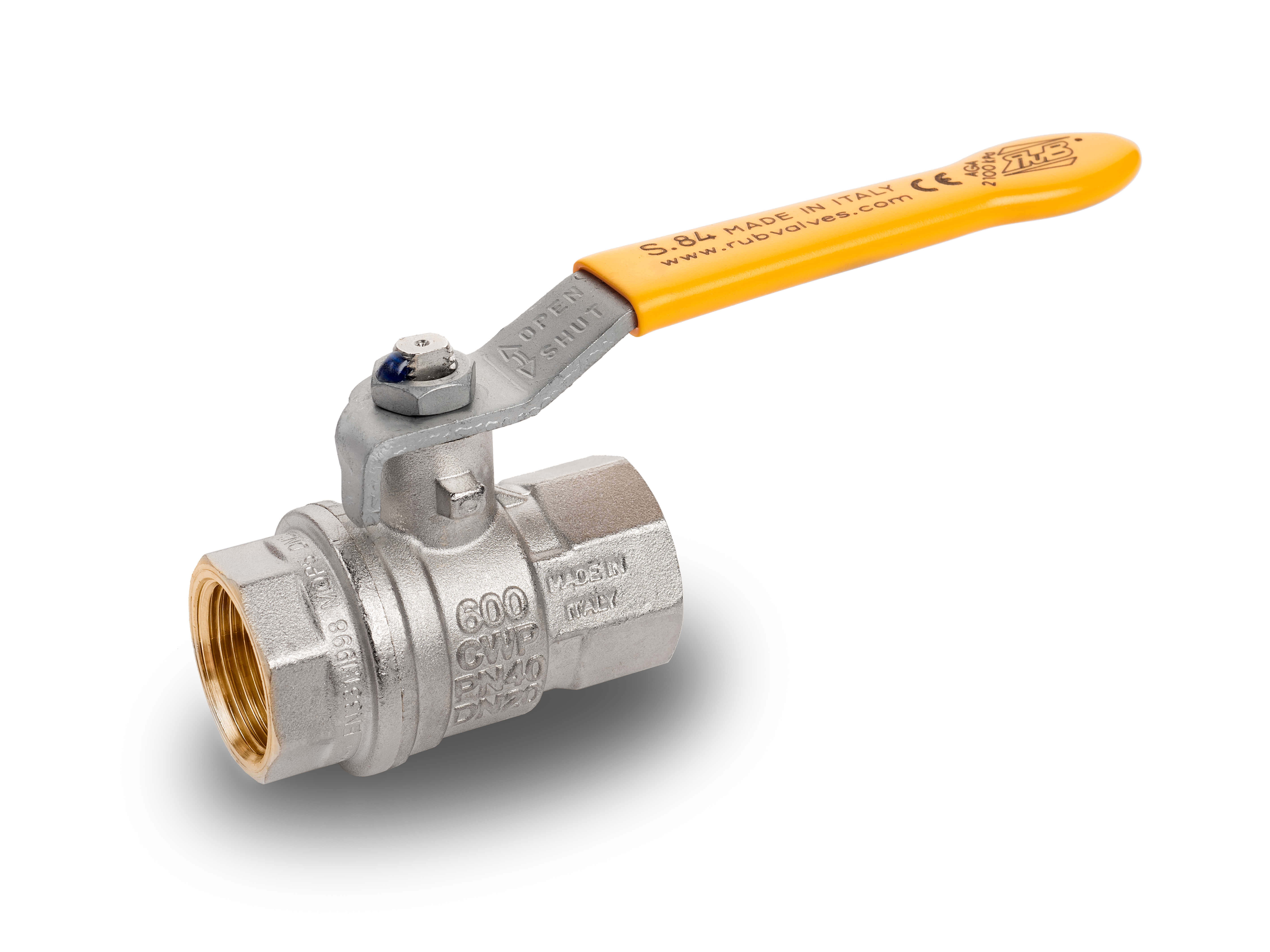

Manche en acier Geomet® recouvert de PVC jaune
1
DD11 (EN10111)

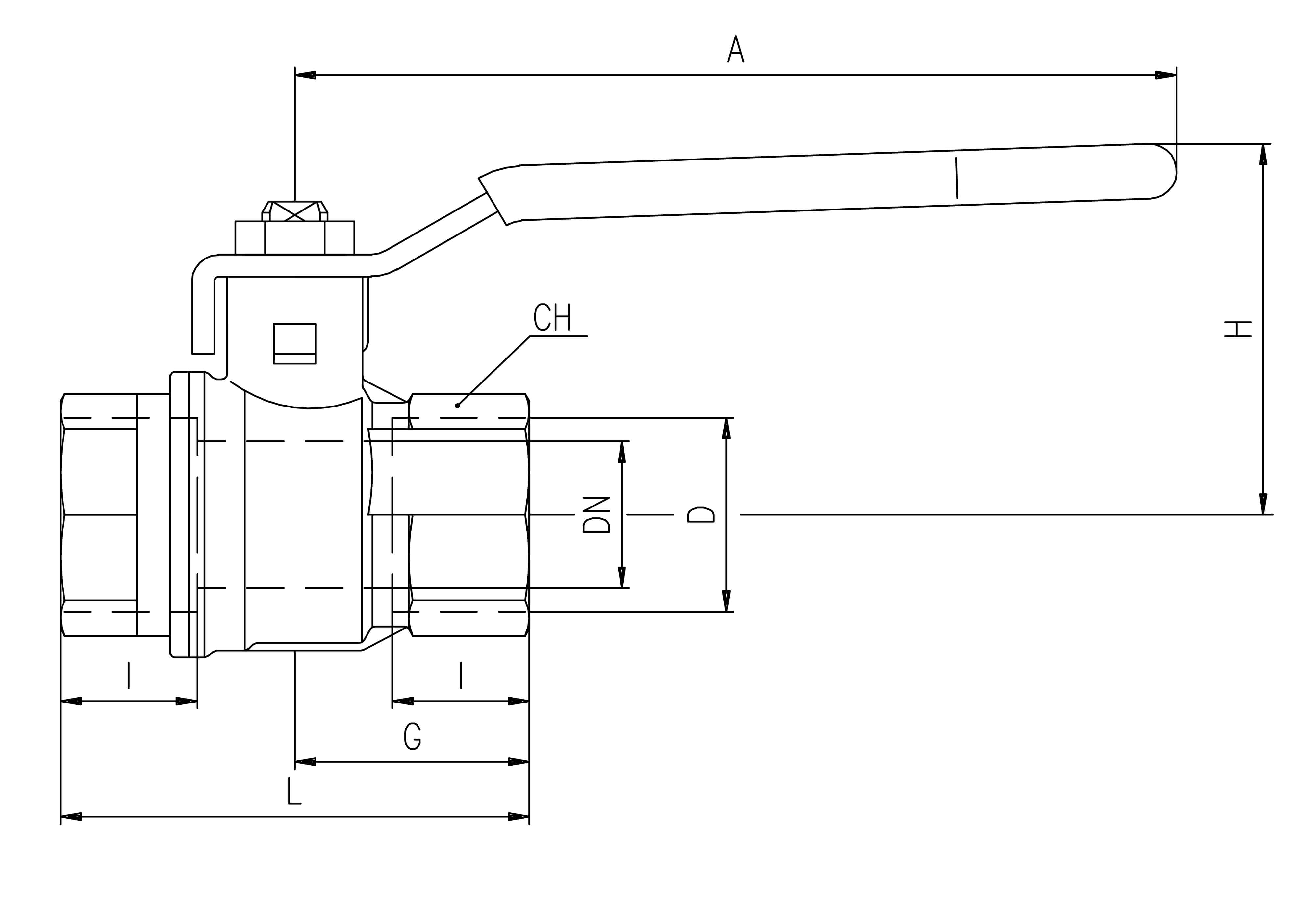

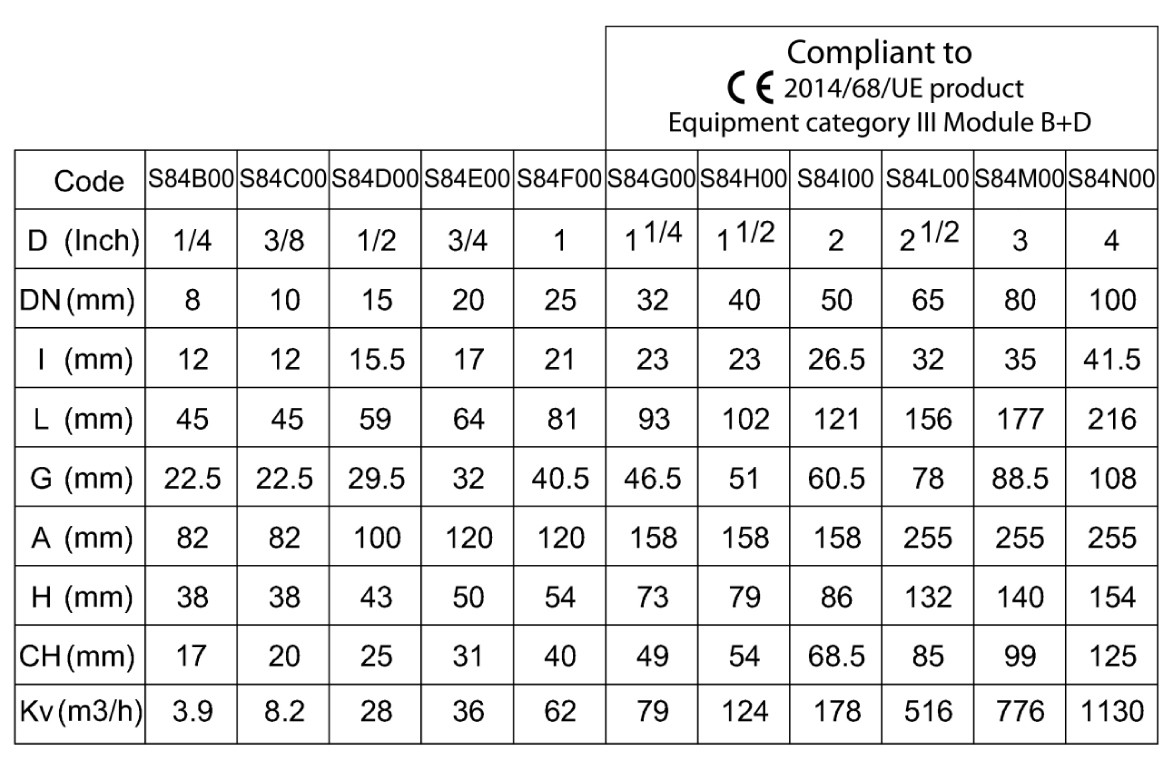

DN indique le diamètre nominal du débit. Le diamètre réel du débit est conforme à la norme DIN 3357 partie 4. La configuration de la tige des vannes de plus de 2 est légèrement différente. Les robinets à boisseau sphérique sont marqués CE sur la poignée de 1,1/4"" à 2"", sur le corps de plus de 2"" comme suit : CE 0425 cat IIIB+D PS : 5 GAS TS1 : -20°C TS2 : +60°C.

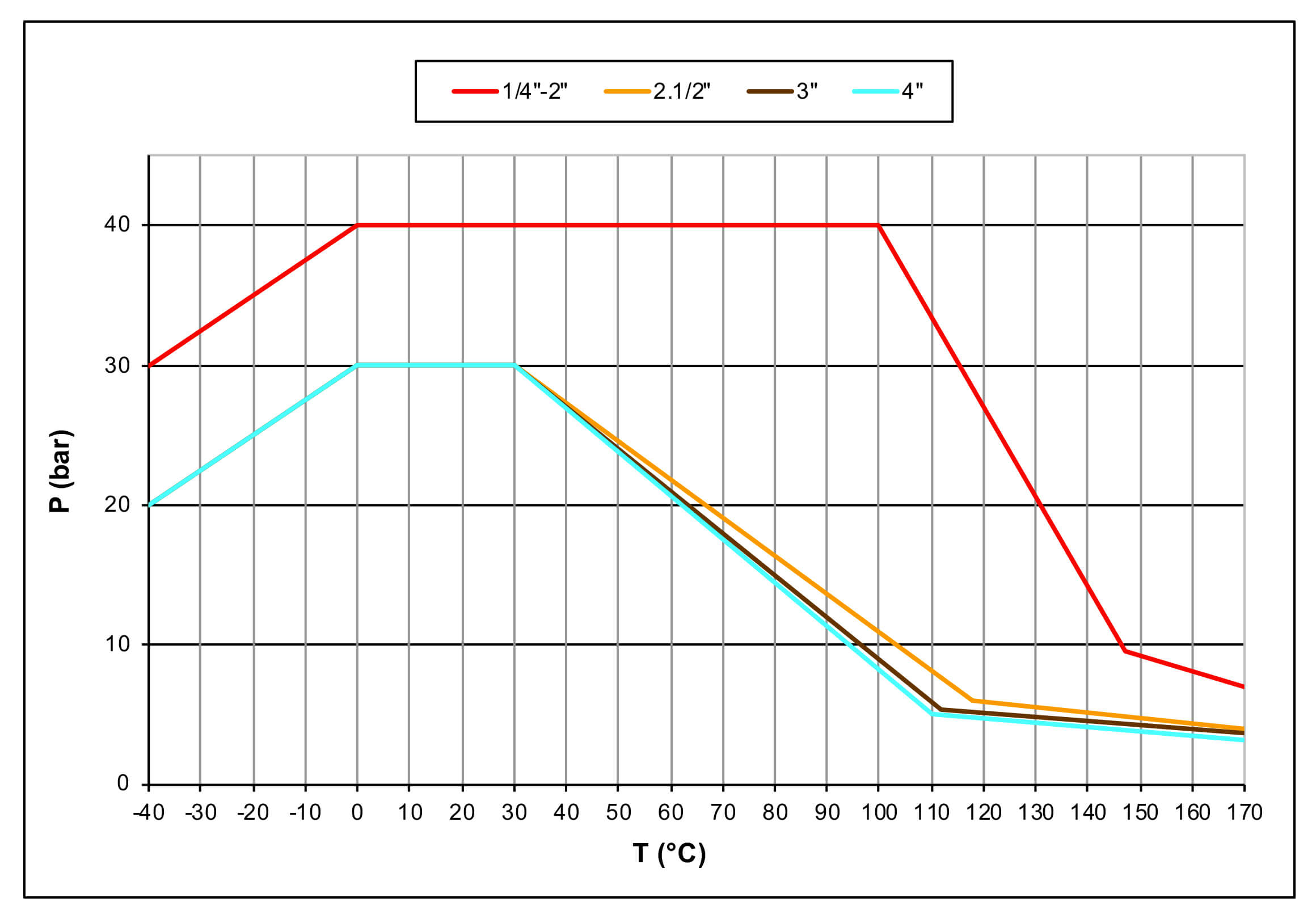

Tableau pression-température

Limitations AS4617 pour GAZ : 2100 Kpa jusqu'à 2" et 1500 Kpa de 2,1/2" à 4" pression de service nominale et température 0°C +60°C

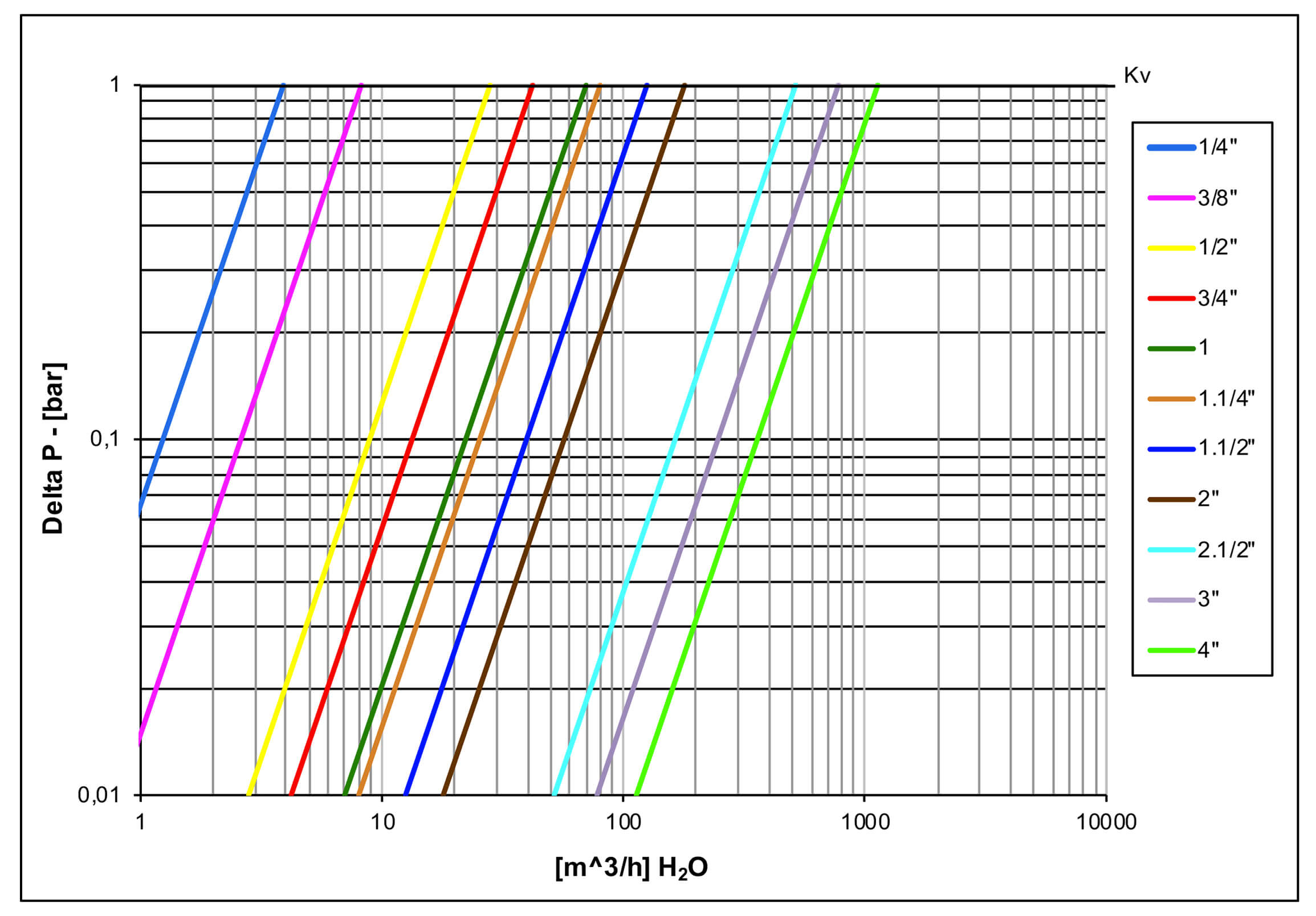

Diagramme de perte de charge
