Le temps est d'une importance capitale et la technologie des vannes a fait des progrès qui permettent de gagner du temps et de faciliter l'installation sur site.

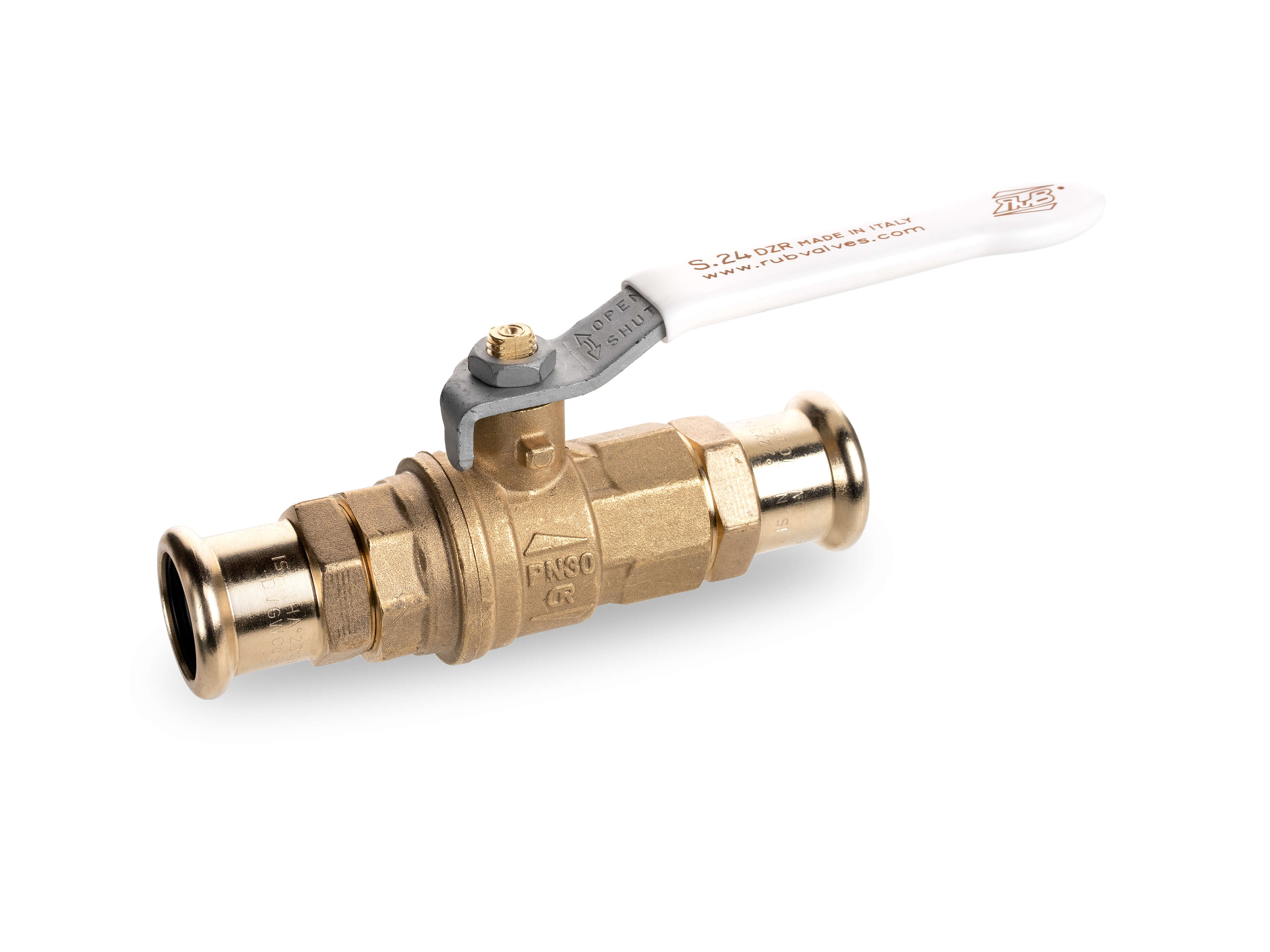

Les vannes RuB s.24 DZR avec extrémités à sertir combine les caractéristiques de première classe de notre s.24, optimisées grâce à des années d'expérience sur le terrain, et à des raccords à sertir innovants compatibles avec tous les types de mors et outils de sertissage prévus pour les raccords métalliques de type M et V.

Faites-vous plaisir, assurez-vous que la vanne qui vous apporte l'eau douce soit une vanne à bille RuB DZR.

Les raccords à presser sont fabriqués en bronze, un matériau qui se prête bien au sertissage. Tous les raccords sont testés en usine pour vérifier leur étanchéité.

Document
Permetti download anche all'utente anonimo
Off
Demande d'info

Info technique

  • 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • Aucun entretien jamais requis
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Manipulez les arrêts sur le corps pour éviter le stress au niveau de la tige
  • boisseau sphériqueen laiton DZR chromé pour une durée de vie plus longue
  • passage intégral selon DIN 3357 pour un débit maximal
  • Corps et capuchon non plaqués DZR sablés à chaud et scellés avec Loctite® ou un produit d'étanchéité pour filetage équivalent
  • Laiton résistant à la dézincification ADZ-T et ADZ-P approuvé selon les spécifications SBN-PFS 1983:2 et NR-BFS 1988:18
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • Poignée amovible avec valve en service
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Joints toriques doubles FPM sans entretien à la tige pour une sécurité maximale
  • Tige en laiton DZR non plaqué anti-éruption
  • 16 bar (230 PSI) pression de travail à froid sans choc
  • -20°C à +120°C ( -4°F à +250°F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  •

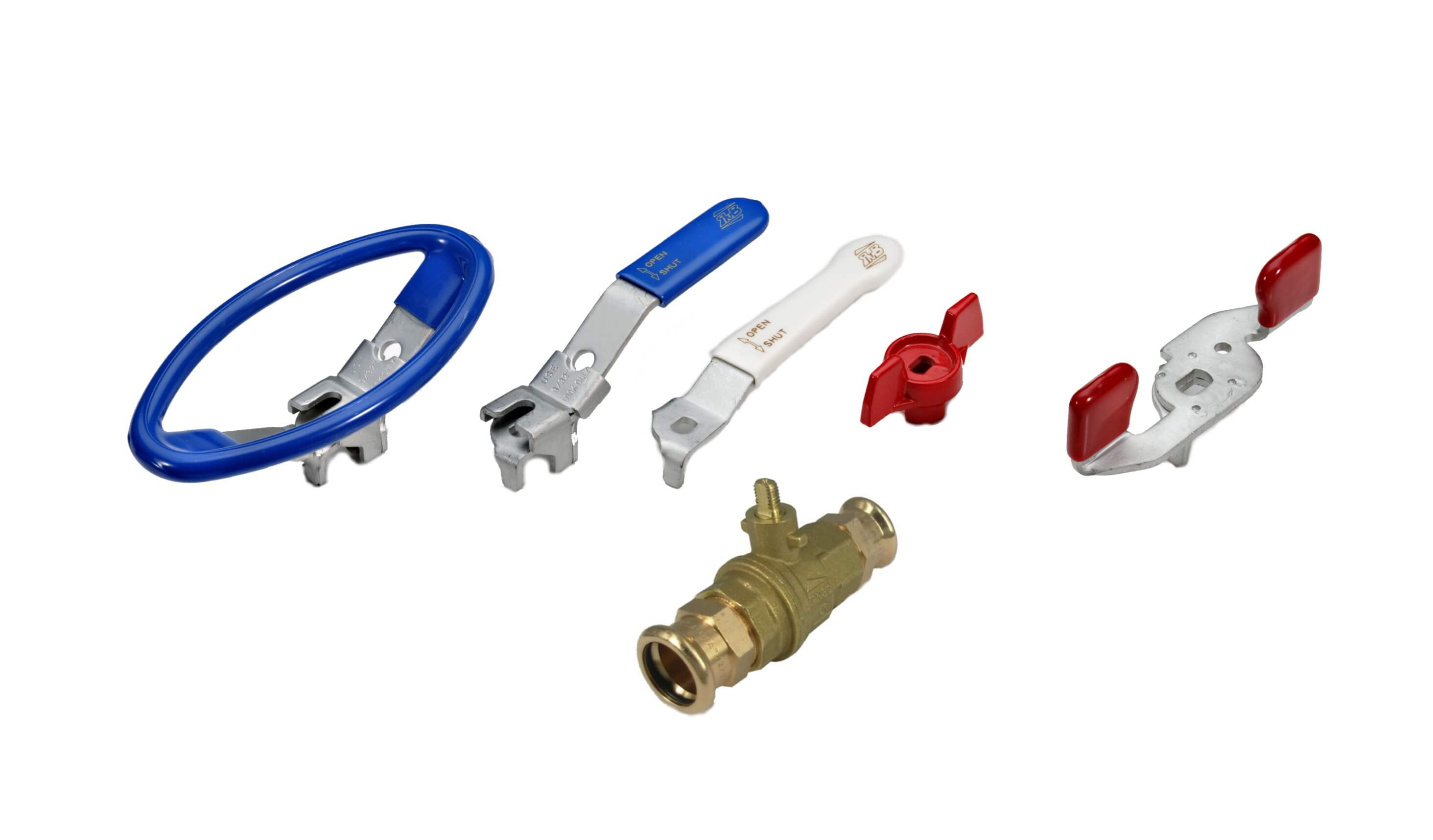

  • poignée en T
  • Poignée ovale verrouillable
  • Poignée en acier inoxydable (1.4016 /AISI 430)
  • Dispositif de verrouillage breveté
  • Rallonge de tige en laiton supplémentaire
  • Corps et composants en laiton CW617N
  • Poignée courte
  • Butée de mémoire RuB conçue pour être installée avec notre poignée courte
  •
  • Raccords à sertir selon EN 1254-4 approuvés par DVGW
  • boisseau sphériqueen acier inoxydable (1.4401/AISI 316)
  • Joints PTFE renforcés de verre
  • Design personalisé
  • Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas le marquage CE ; il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm
  • GOST-R (Russie)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 35-54 mm

Description Quantité Matériau
Corps non plaqué
1
CW602N
Siège de balle
2
PTFE
Boule chromée
1
CW602N
Embout non plaqué
1
CW602N
Conception de joint torique de tige non plaquée
1
CW602N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint torique
2
FPM
Manche acier Geomet® enduit PVC blanc
1
DD11 (EN10111)
Joint torique
2
EPDM
Connexion d'extrémité de presse non plaquée
2
Bronze CuSn5Zn5Pb5-C

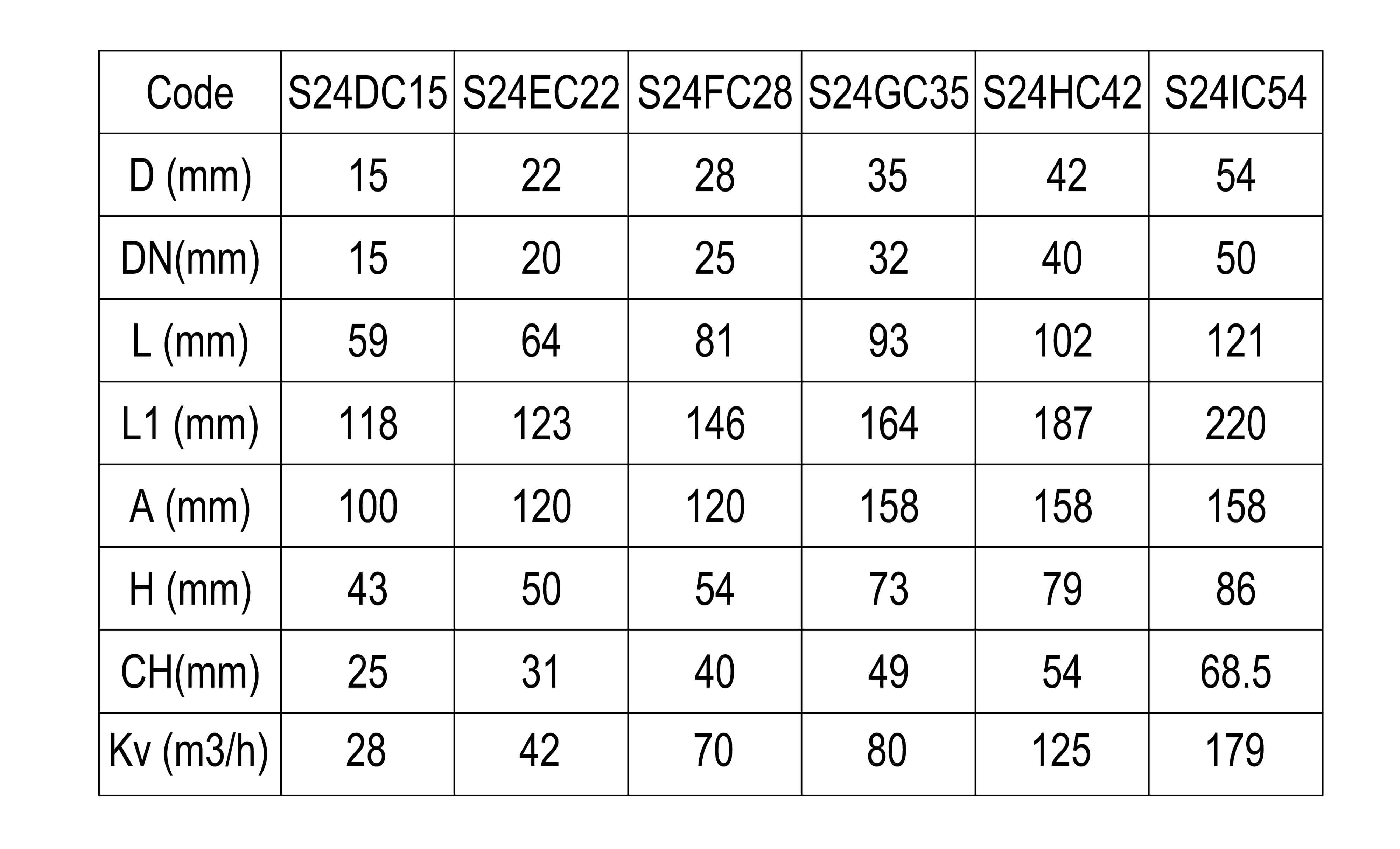

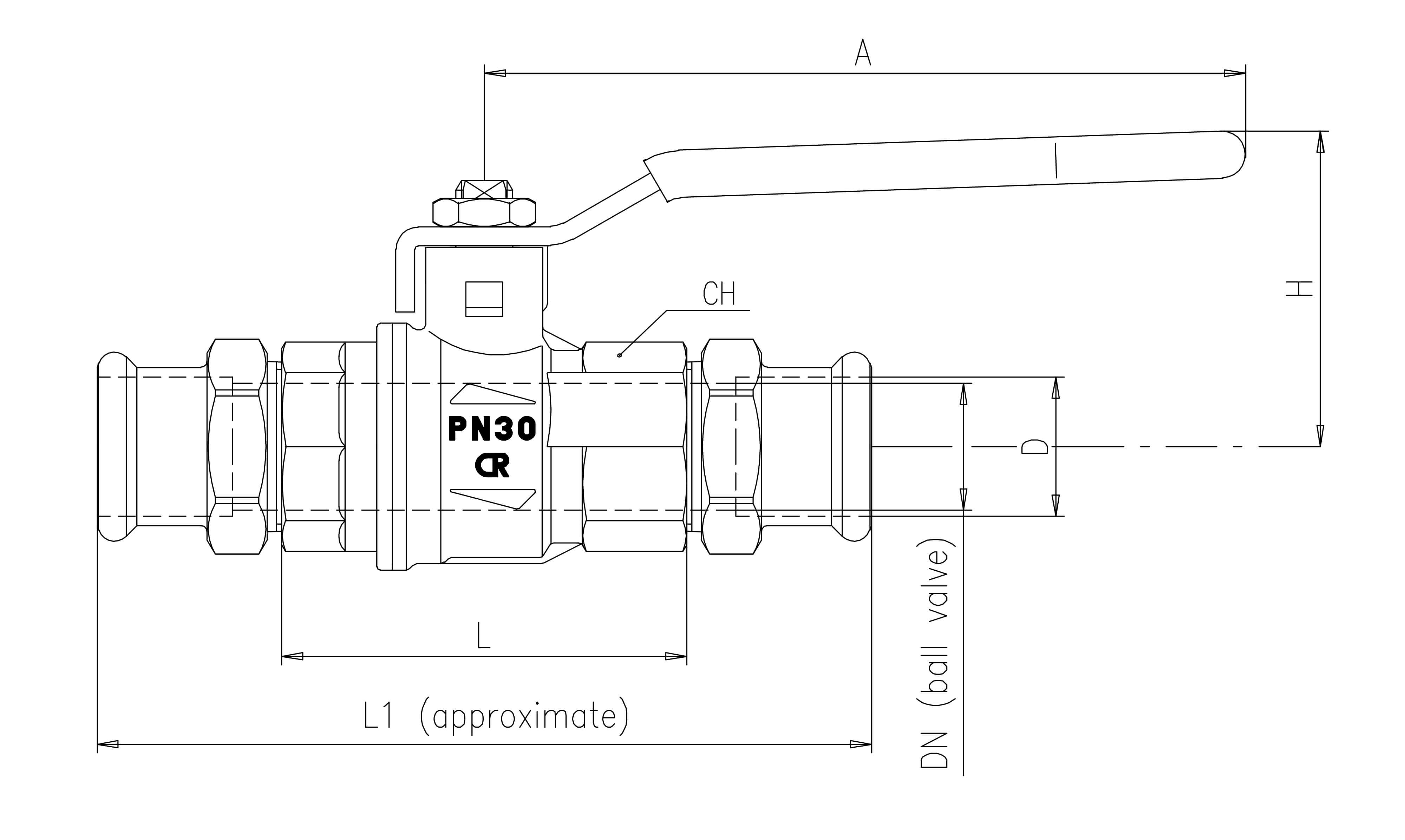

DN indique le diamètre d'écoulement nominal. Le diamètre d'écoulement réel est conforme à la norme DIN 3357 partie 4 à passage intégral.

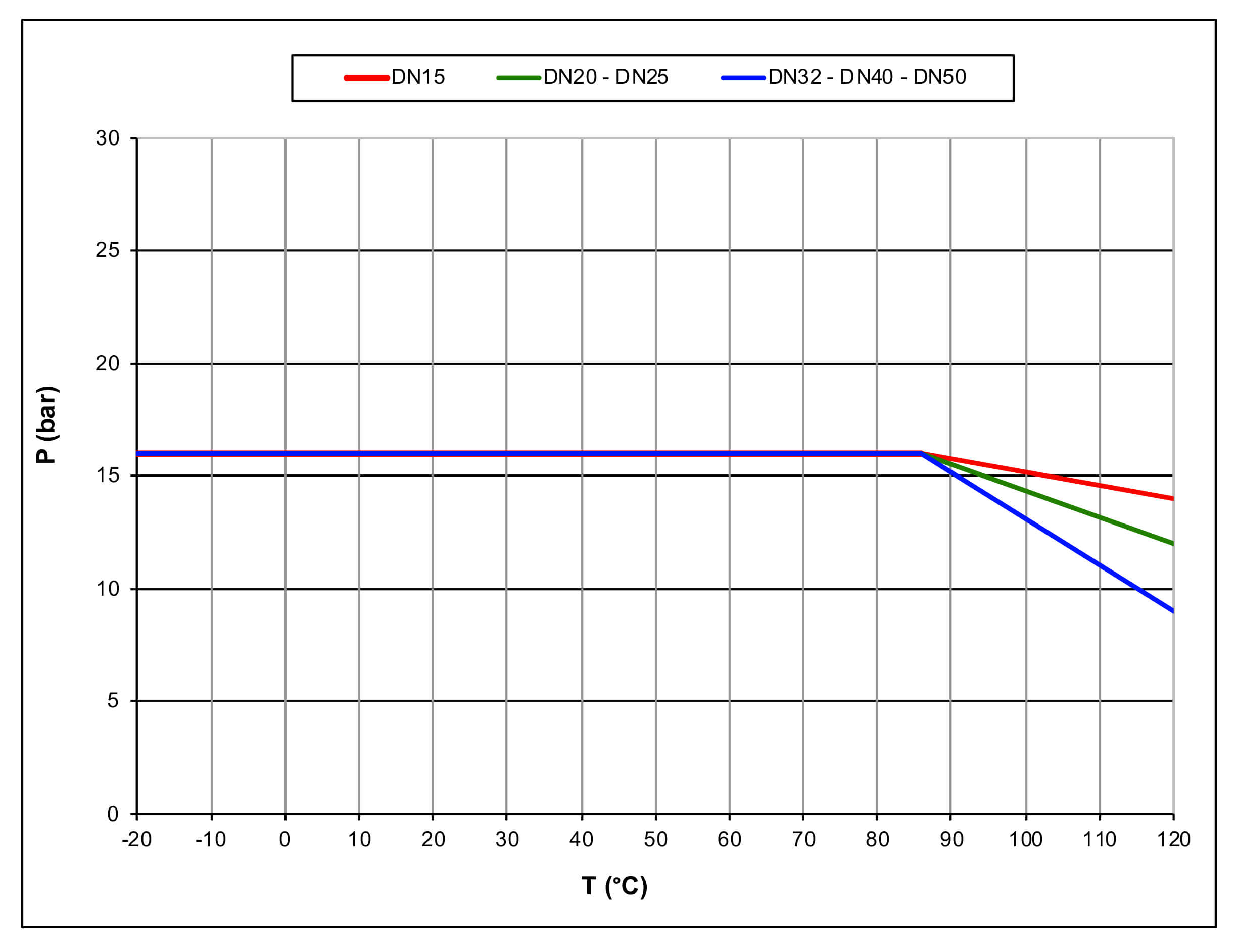

Tableau pression-température

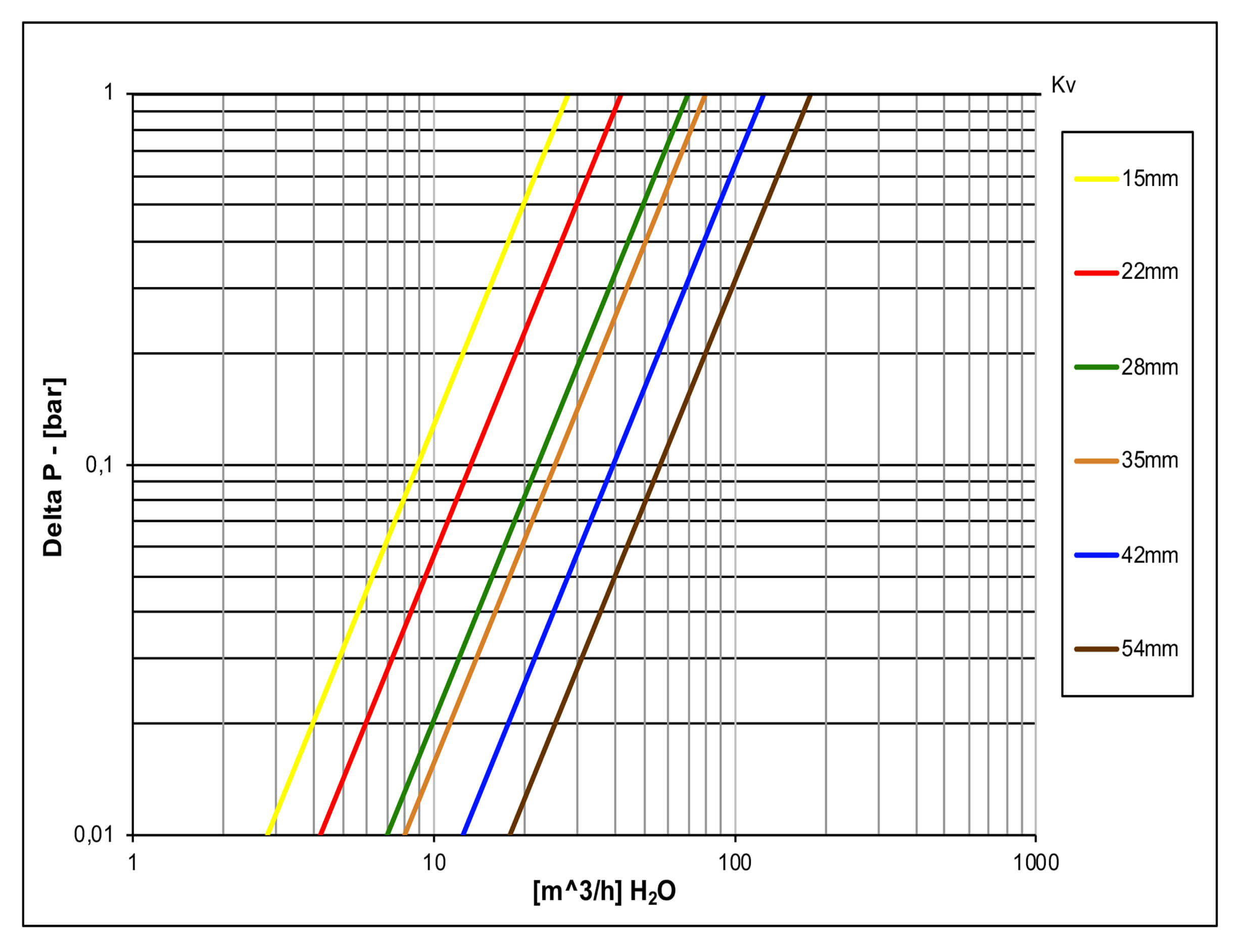

Diagramme de perte de charge
