Info technique
- Dispositif antistatique
- Dispositif de verrouillage
- Longue durée de vie
- Norme de test : API 598
- Approbation de sécurité incendie API 607 4e édition
- Service sous vide jusqu'à 29″ Hg
- Patin de montage d'actionneur ISO 5211
- Corps : ASTM A351 Gr. CF8M
- Poignée en ASTM A536 Gr. 65-45-12 / SS304
- AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
- Conception de tige anti-éjection
- pignon de tige réglable
- Utilisation générale : 50 bar / 750 PSI (voir tableau au verso)
- 19 bar / 275 PSI pour ASME 150 CF8M (voir tableau au verso)
- Taux de vapeur : 10 bar / 150 PSI WSP • -45,5°C à + 246°C (-50°F à +475°F)
- ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
- Kits de joints ME-PTFE : -remplace PTFE, RPTFE et FPA -faible déformation sous charge -faible perméation
- Conformité totale aux normes ANSI B16.5, B16.10 et B16.34
*ME-PTFE est un PTFE moléculairement amélioré

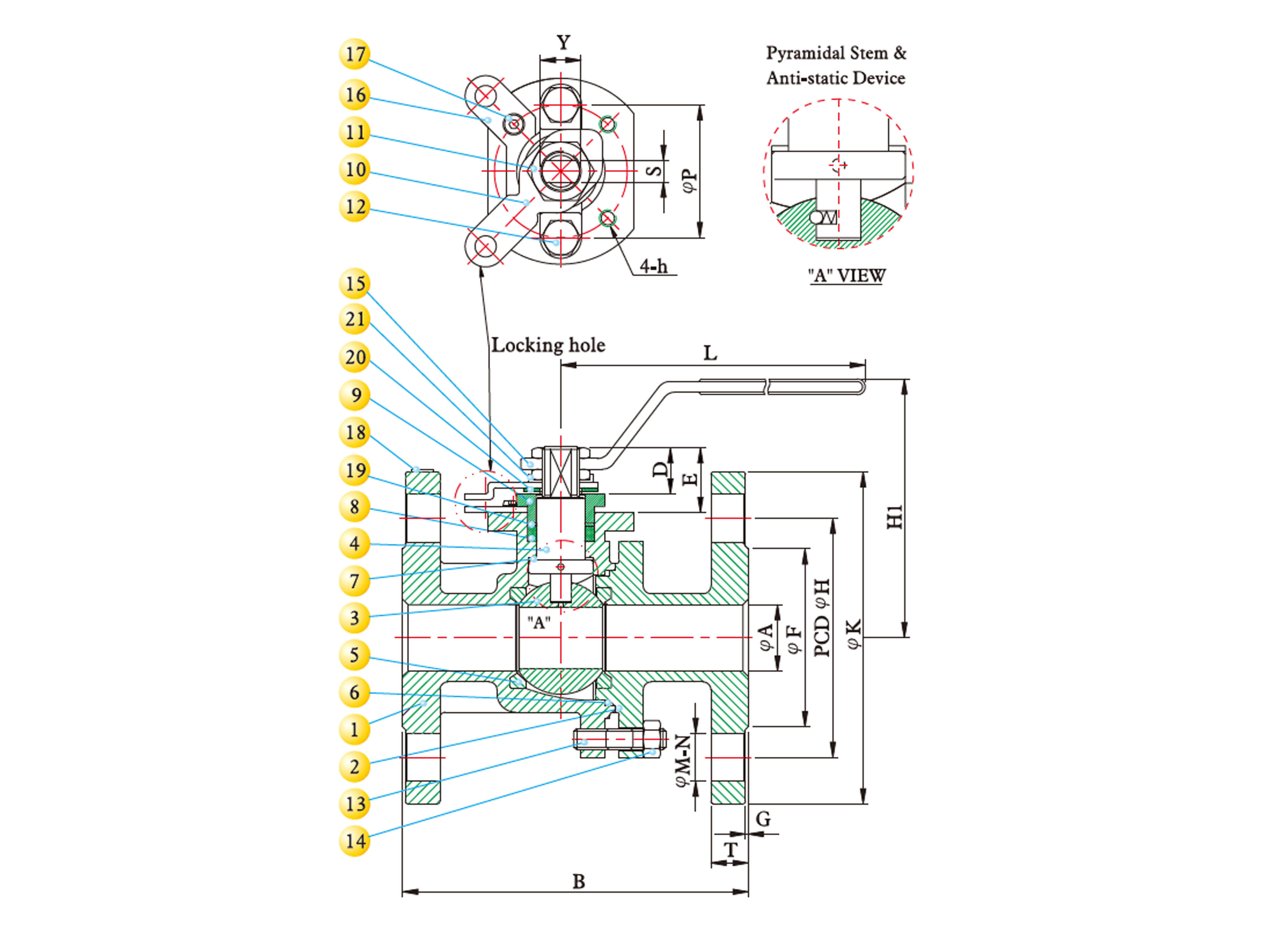

| Description | Quantité | Matériau |
|---|---|---|
|
Corps
|
1
|
ASTM A351-CF8M
|
|
Casquette
|
1
|
ASTM A351-CF8M
|
|
Balle
|
1
|
ASTM A351-CF8M
|
|
Tige
|
1
|
ASTM A276 Gr. 316
|
|
Siège
|
2
|
ME-PTFE*
|
|
Joint
|
1
|
GRAFOIL
|
|
Rondelle de butée
|
1
|
ME-PTFE*
|
|
Emballage
|
1
|
GRAFOIL
|
|
Glande
|
1
|
ASTM A351- Gr.CF8
|
|
Bouchon
|
1
|
SS304
|

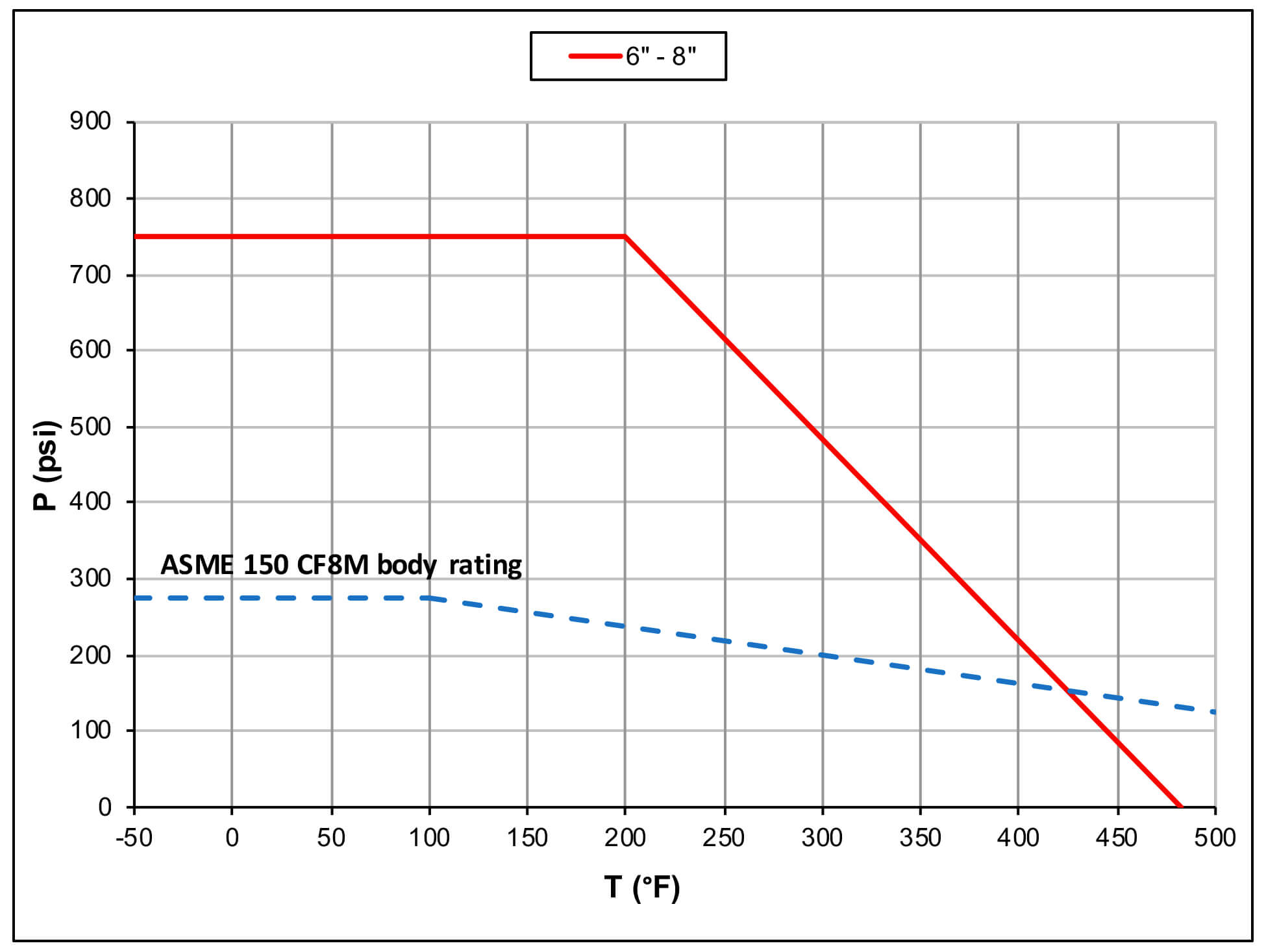

Graphique pression - température (°F)

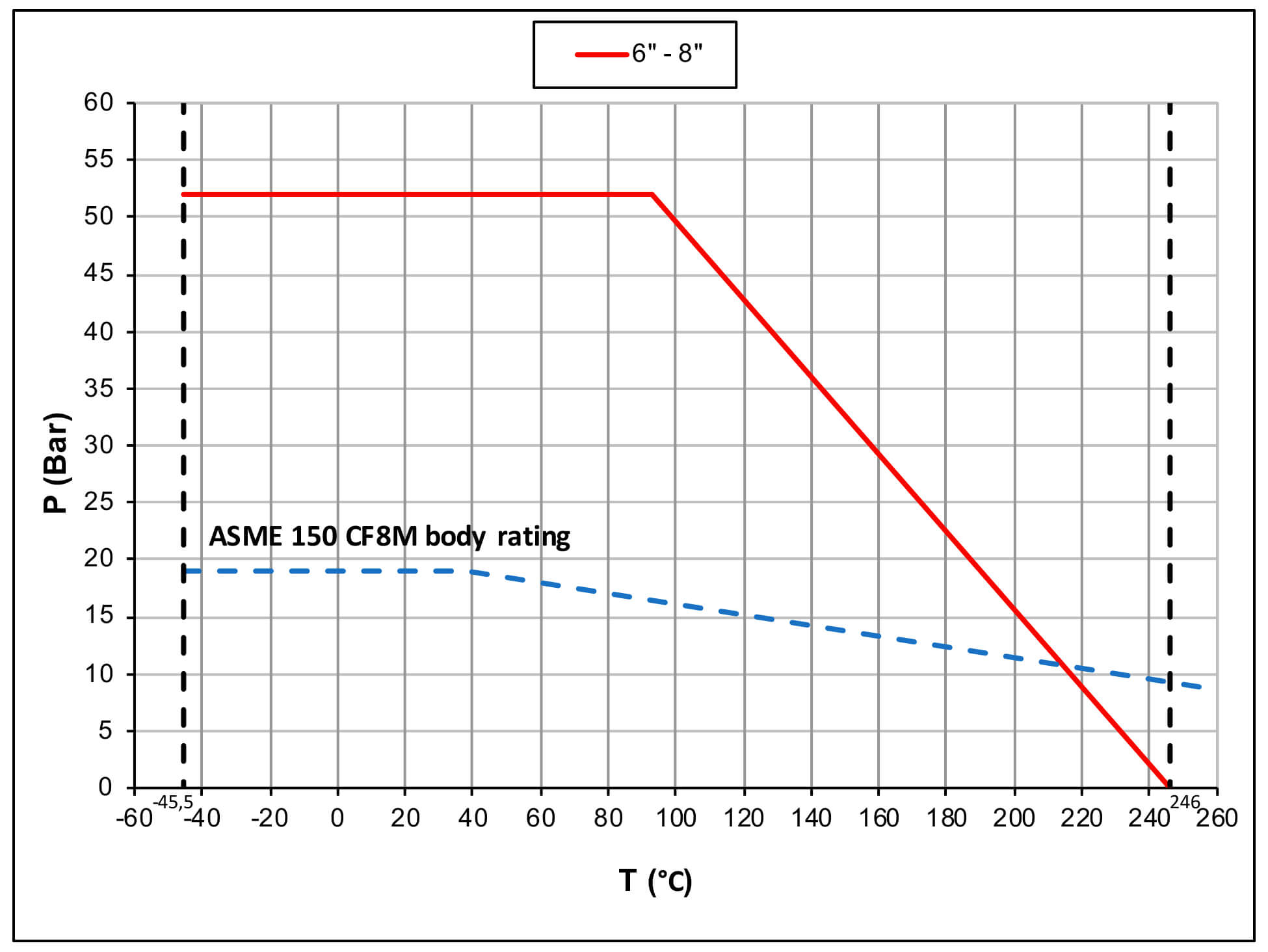

Diagramme pression - température (°C)
Matériel technique
Document
Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
