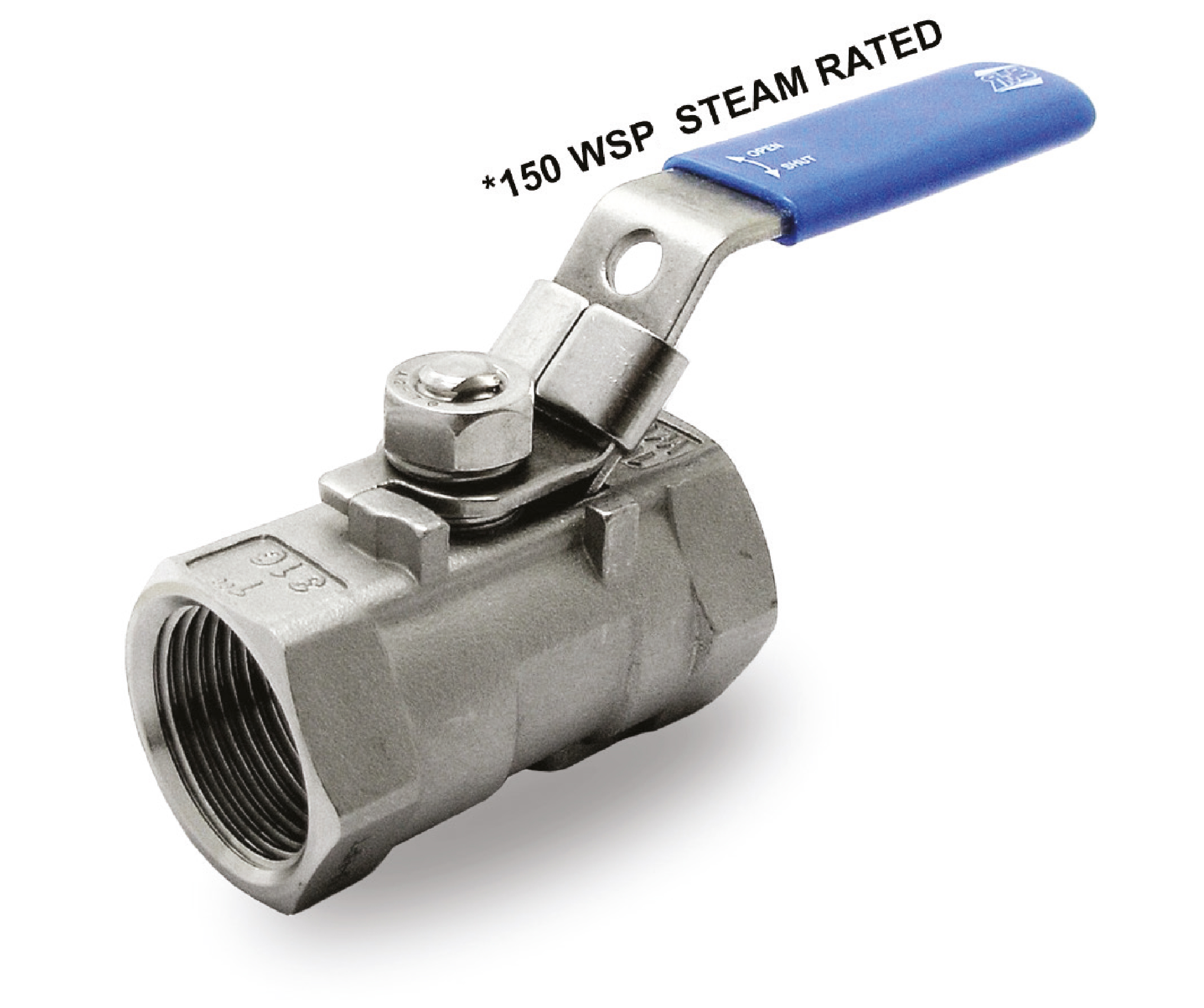

Info technique

  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • Tester la norme API 598
  • Conformité NACE MR-01-75
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • Corps en acier inoxydable CF8M
  • Poignée verrouillable en acier inoxydable recouvert de plastique. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Tige en acier inoxydable anti-éruption
  • Pression de travail à froid sans choc de 1000 PSI
  • Indice de vapeur 150 PSI WSP
  • Indice de vide de 2 × 10¯² torr
  • *Pression de vapeur de travail sans choc de 150 psig. Ne convient pas pour étrangler la vapeur.
  • -50°F à +400°F
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges PTFE
  • Cône NPT ANSI B.1.20.1 filetage femelle par filetage femelle
  • GOST-R (Russie)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

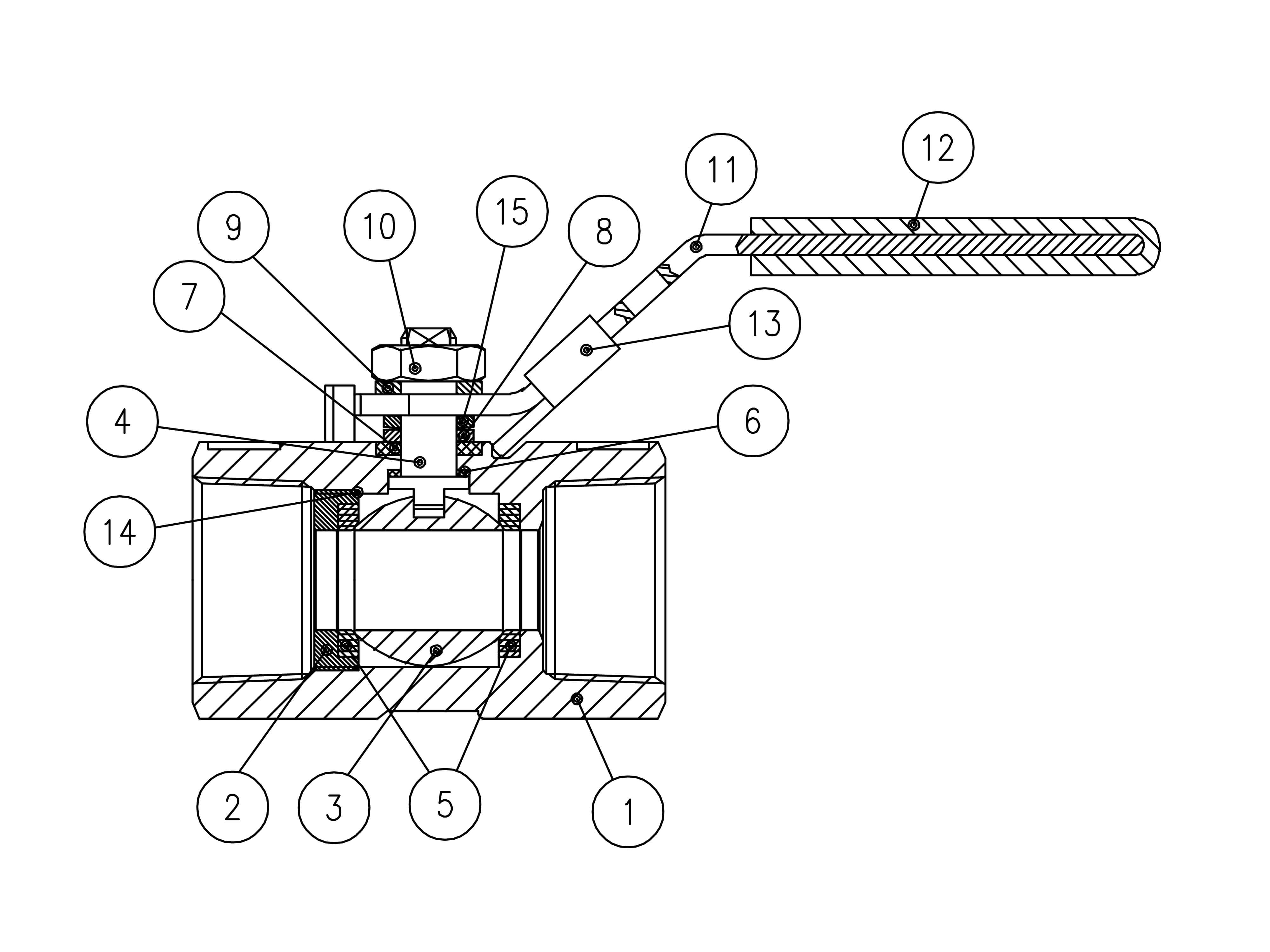

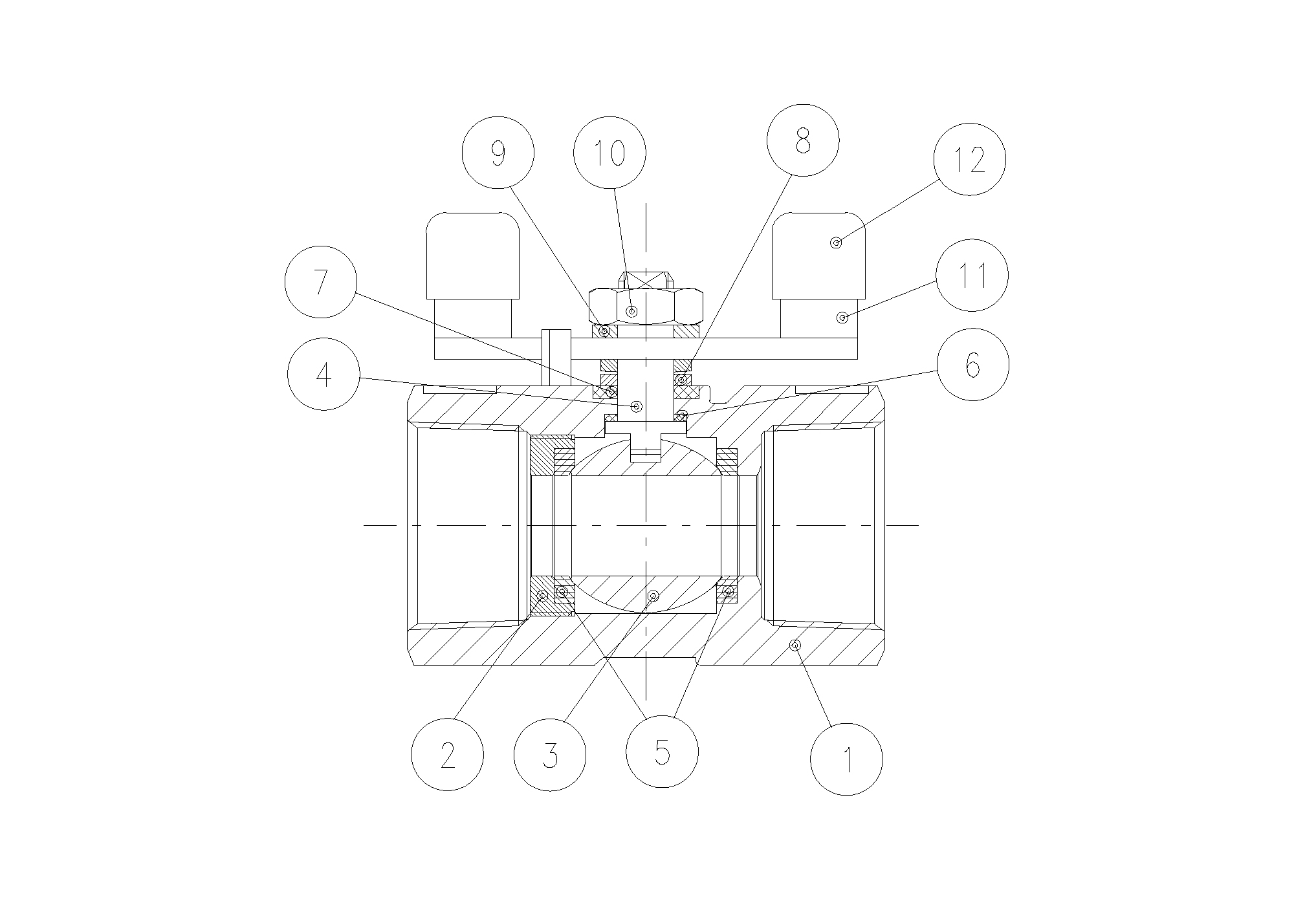

Description Quantité Matériau
Corps
1
A351-CF8M
Insérer
1
AISI316
Balle
1
AISI 316 ou A351-CF8M
Tige
1
A276 Gr. 316
Siège
2
PTFE
Rondelle de butée
1
PTFE
Emballage
1
PTFE
Machine à laver
1
A240 SS304
Rondelle de blocage
1
A493 SS304
Écrou de tige
1
A194 Gr.8

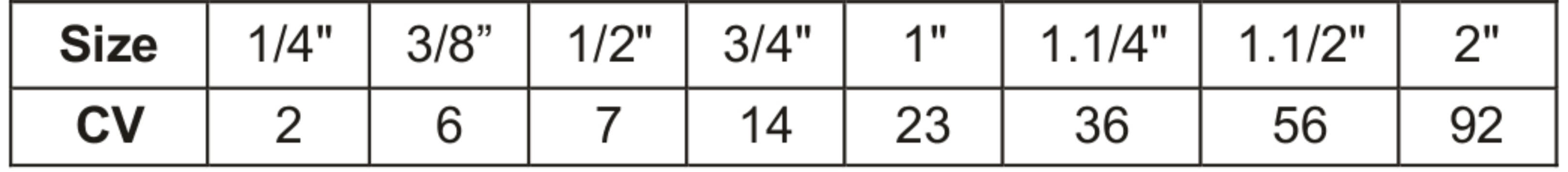

Cotes de débit d'eau

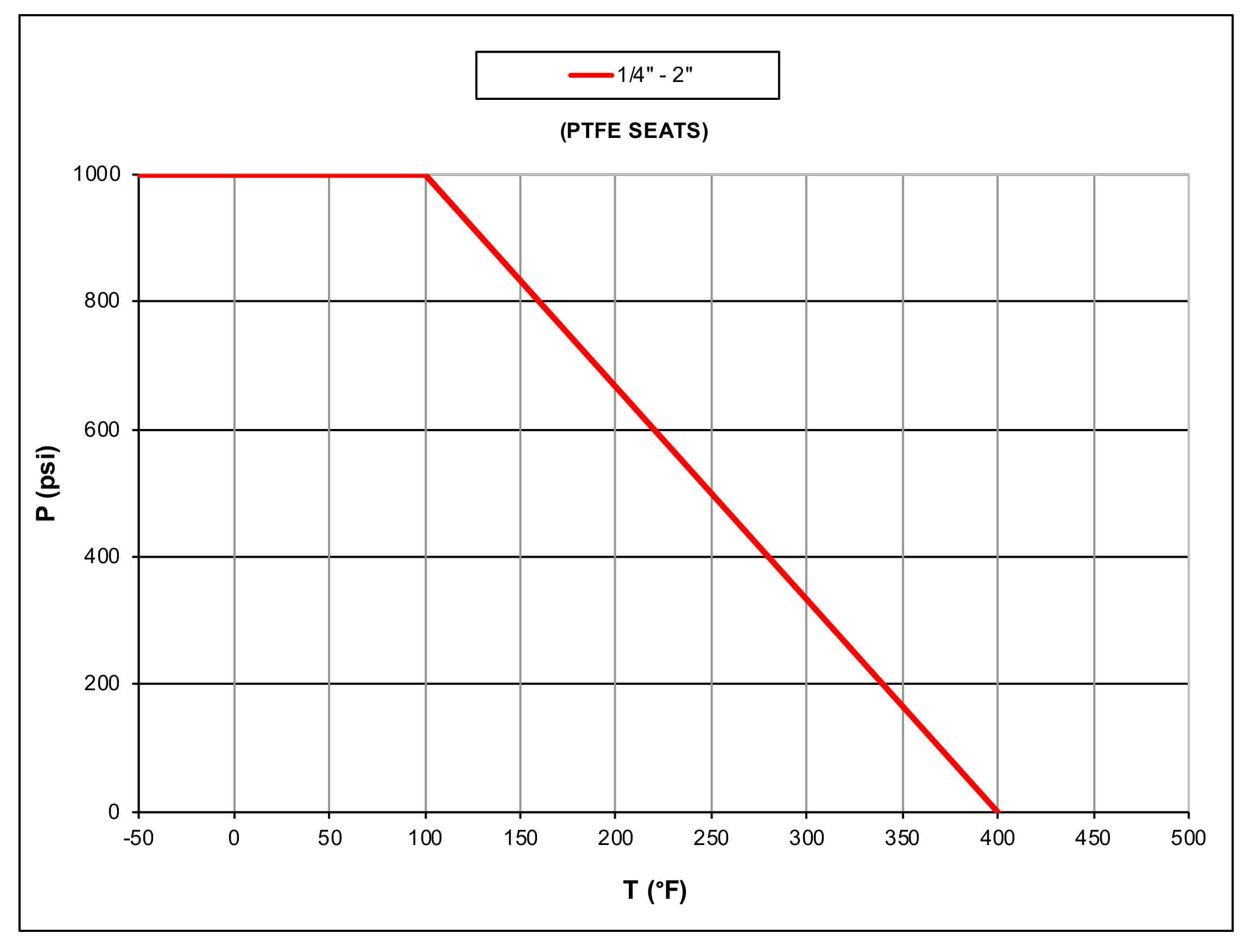

Diagramme pression-température
Diagramme de perte de charge

Matériel technique

Document

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
