  • Sphère en laiton chromé pour une durée de vie plus longue.
  • Tests de cycle et de couple réalisés selon la norme UNI 8858
  • Port supplémentaire pour une perte de pression minimale
  • Corps et opercule en laiton nickelé forgé à chaud et sablé

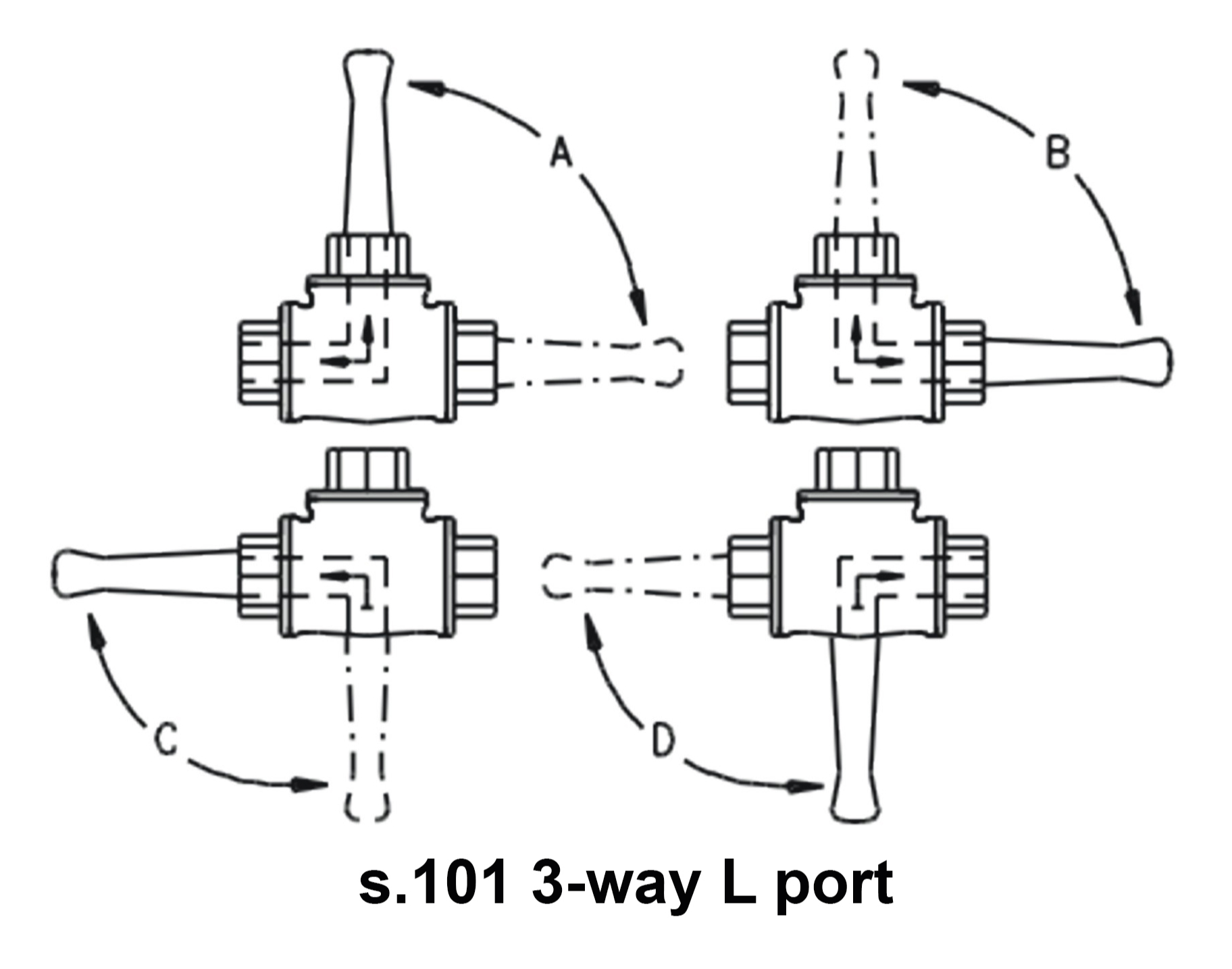

  • La conception en L à 3 voies permet de traiter toutes les applications de débit
  • Laiton en alliage de cuivre selon les spécifications EN 12165 et EN 12164
  • Sans entretien, double joints toriques NBR sur la tige pour une sécurité maximale
  • Voir la pression de travail à froid non-shock sur le tableau
  • De -10°C à + 120°C (de +15°F à +250°F)
  • AVERTISSEMENT : le gel du fluide dans l'installation peut endommager gravement  la vanne
  • La conception à quatre sièges limite le mélange entre les différents fluides du système.
  • Sièges en PTFE
  • Filets femelles ISO 228
  • Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas de marquage CE ; il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm ; il ne peut pas être utilisé avec des gaz non dangereux dans des tailles supérieures à 32 mm
  • GOST-R (Russie)

REMARQUE : les homologations ne s'appliquent qu'à des configurations/tailles spécifiques.

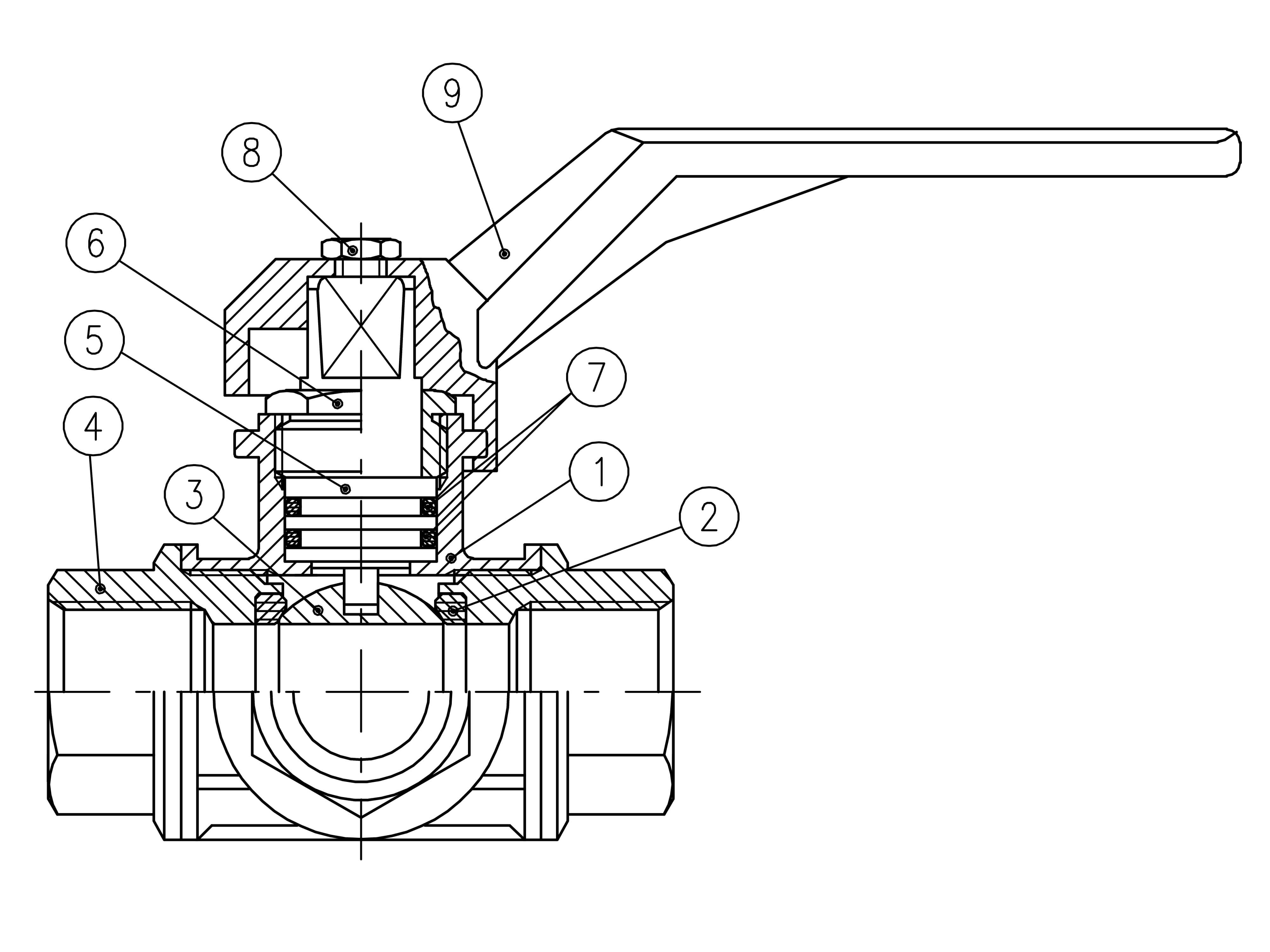

Description Quantité Matériau
Corps nickelé
1
CW617N
Siège
4
PTFE
Boule chromée
1
CW617N
Embout nickelé
3
CW617N
Conception de joint torique de tige nickelée
1
CW614N
Écrou nickelé
1
CW614N
Joint torique
2
NBR
Visser
1
Acier
Poignée rouge
1
Aluminum

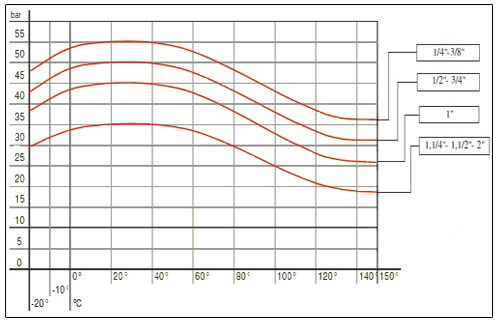

Tableau pression-température

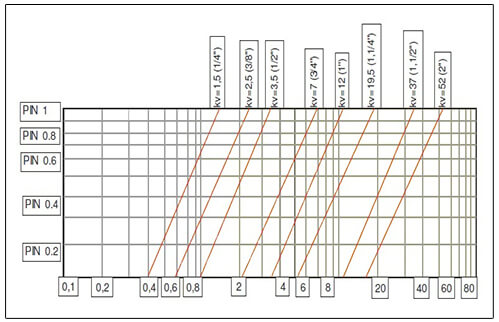

Diagramme de perte de charge
