Toutes les surfaces de ce produit en contact avec l'eau potable contiennent moins de 0,25% de plomb conformément à la législation américaine

Info technique

  • Certifié par CSA International pour se conformer aux normes U.S. s3874, California AB1953 et aux lois similaires d'autres états pour la manipulation sécuritaire de l'eau potable
  • 24h 100% test d'étanchéité garanti
  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Pas de pièces mobiles métal sur métal
  • La poignée indique clairement la position de la balle
  • Lubrifiant sans silicone sur tous les joints
  • La poignée s'arrête sur le corps pour éviter le stress au niveau de la tige
  • passage intégral selon DIN 3357 pour un débit maximal
  • Corps et capuchon en laiton sans plomb, forgé à chaud et sablé, non plaqué, scellé avec Loctite® ou un produit d'étanchéité pour filetage équivalent
  • boisseau sphériqueen laiton chromé sans plomb pour une durée de vie plus longue
  • Manche en acier au carbone Geomet® avec revêtement épais en PVC trempé. Le revêtement de la poignée offre à la fois une protection thermique et électrique
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Presse-étoupe réglable en PTFE pur et rondelle renforcée pour un couple inférieur et un entretien facile
  • Tige en laiton sans plomb non plaqué anti-éruption
  • Pression de travail à froid sans choc de 600 PSI
  • Pour une utilisation générale : -40 °F / +350 °F
  • Limites NSF 61 (approbation CSA) : testé pour une utilisation en exposition continue à l'eau à température ambiante
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Sièges autolubrifiants en PTFE pur rempli de verre avec conception à lèvre flexible

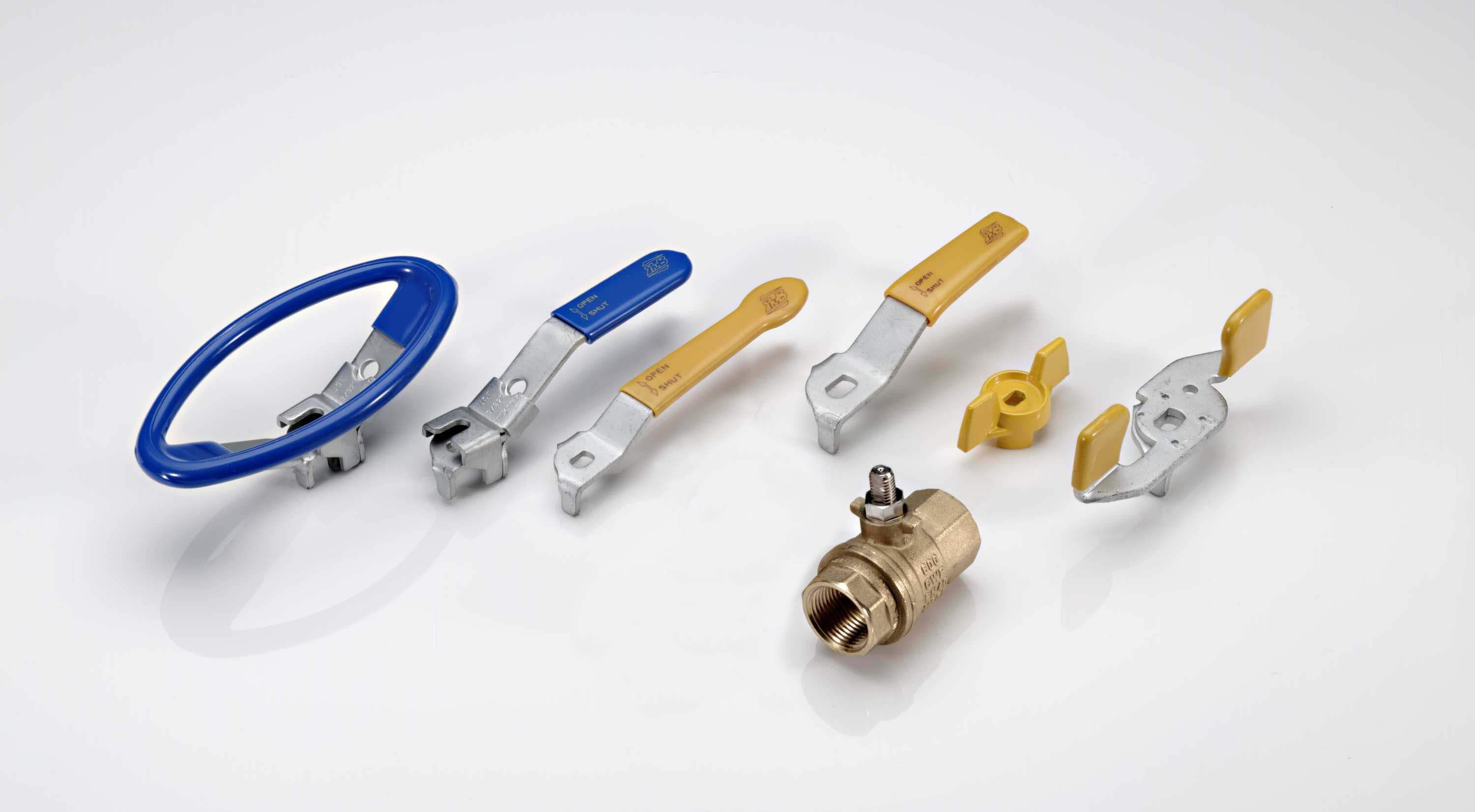

  • Rallonge de tige
  • poignée en T
  • Poignée ovale verrouillable
  • Poignée en acier inoxydable (1.4016 / AISI 430)
  • Dispositif de verrouillage breveté
  • Poignée courte
  • Cône NPT ANSI B.1.20.1 filetage femelle par filetage femelle
  • Design personalisé
  • Joints en PTFE pur
  • GOST-R (Russie)
  • Certifié par CSA International pour l'eau potable selon NSF/ANSI 61 – NSF/ANSI 372 (États-Unis)
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

sphère creuse 1.1/2"- 2"

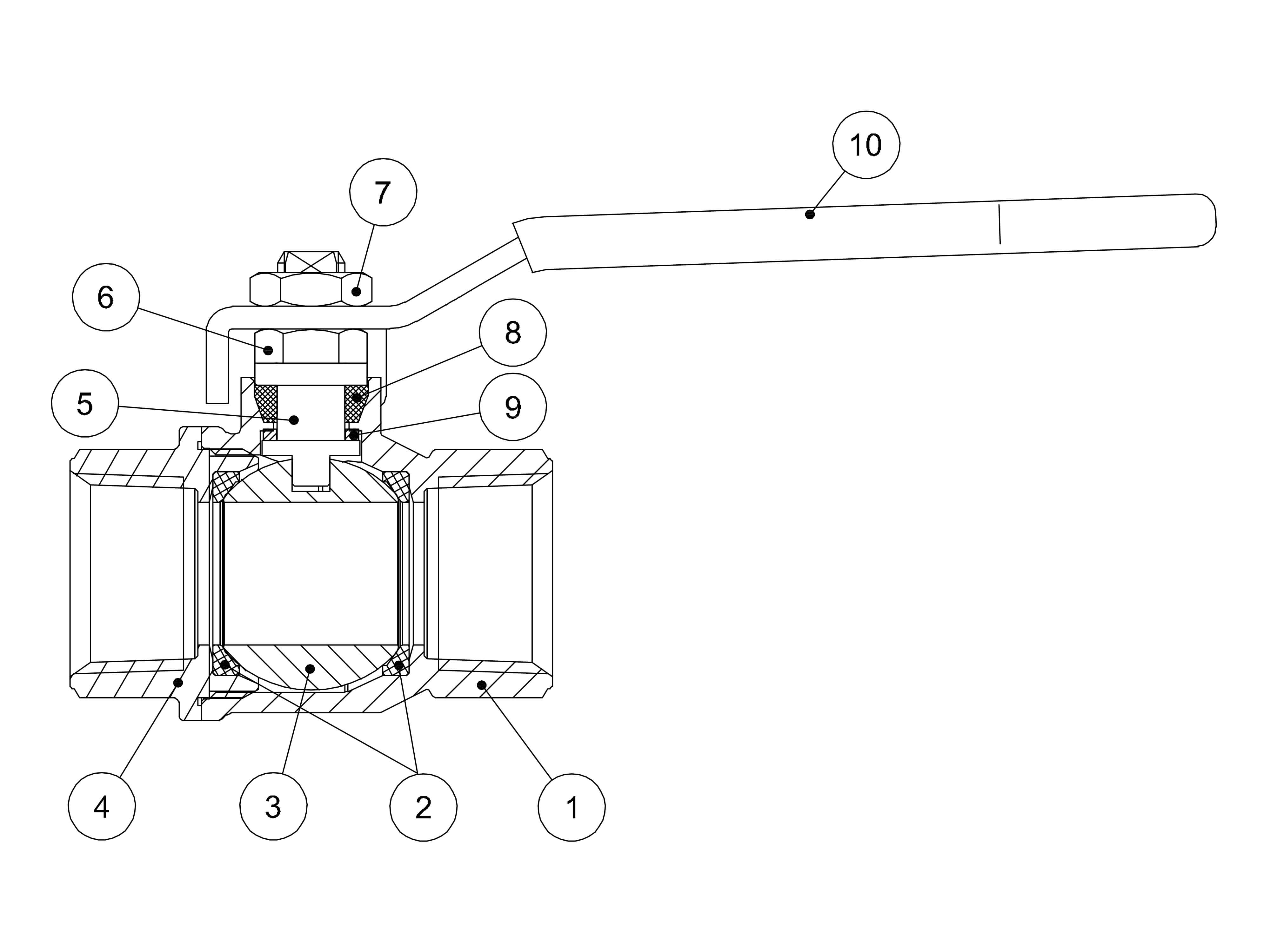

Description Quantité Matériau
Corps NPT non plaqué
1
CW510L
Siège
2
Verre PTFE chargé 5-15%
Boule chromée
1
CW510L
Embout NPT non plaqué
1
CW510L
Conception de presse-étoupe de tige non plaquée
1
CW510L
Ecrou de presse-étoupe nickelé
1
CW617N
Ecrou Geomet®
1
CB4FF (EN10263-2)
Joint de presse-étoupe
1
PTFE
Rondelle de butée
1
Carbone PTFE chargé 25%
Manche acier Geomet® enduit PVC vert
1
DD11 (EN10111)

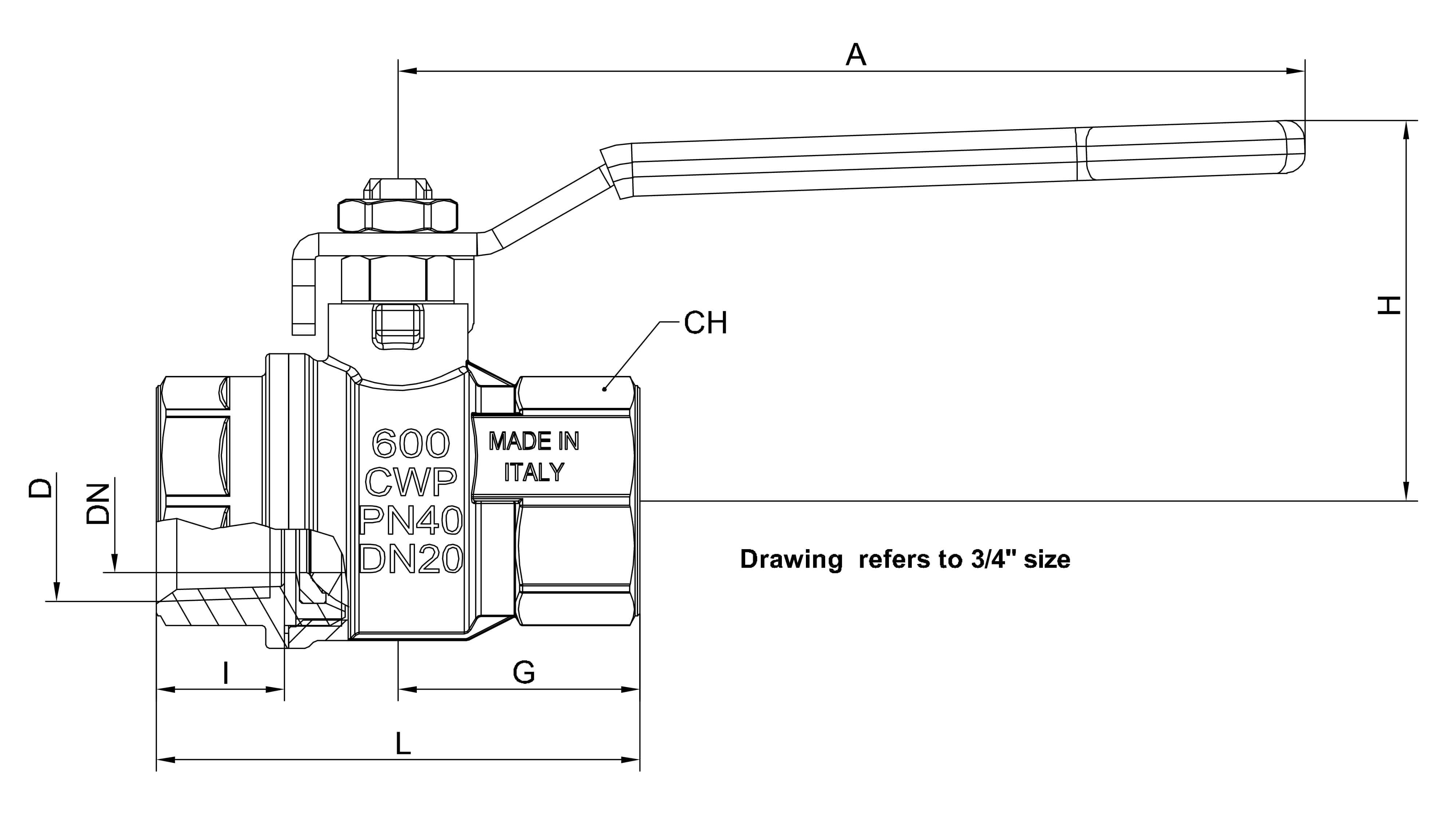

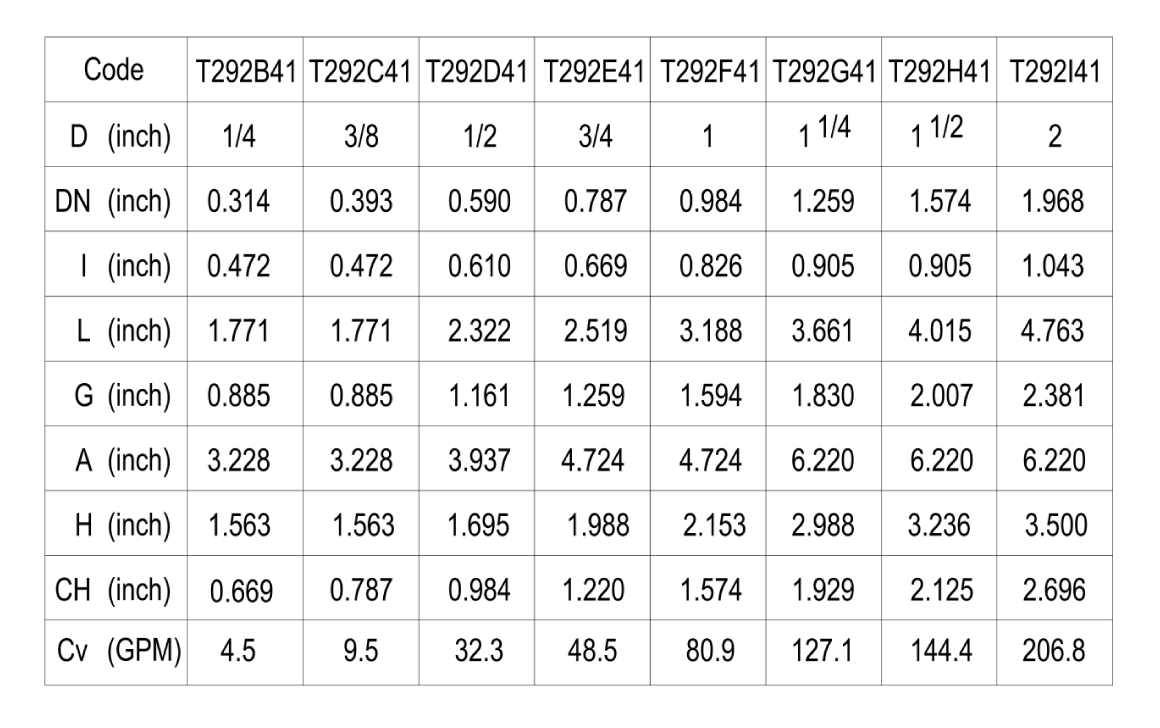

DN indique le diamètre d'écoulement nominal. Le diamètre d'écoulement réel est conforme à la norme DIN 3357 partie 4 à passage intégral.

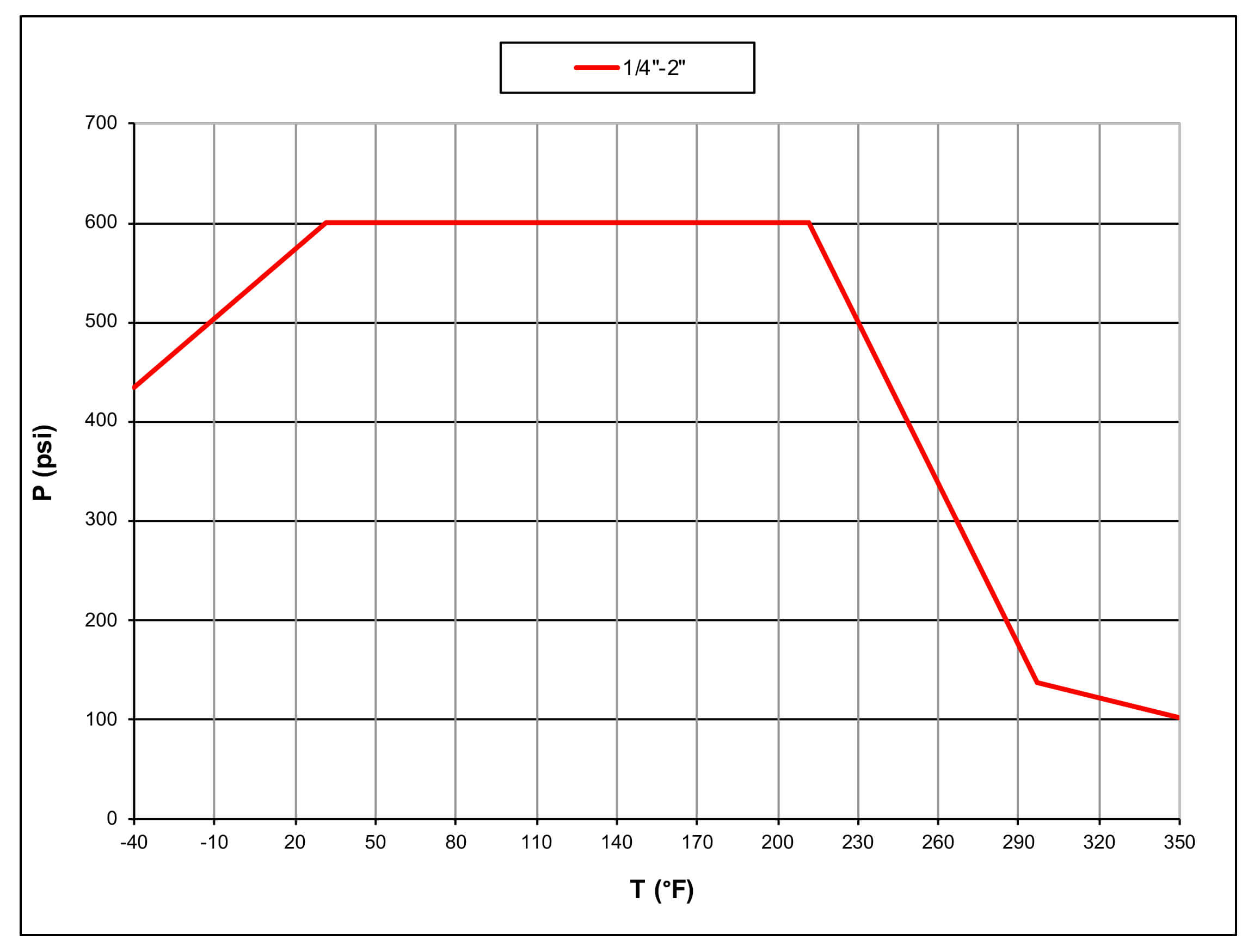

Tableau pression-température

à usage général

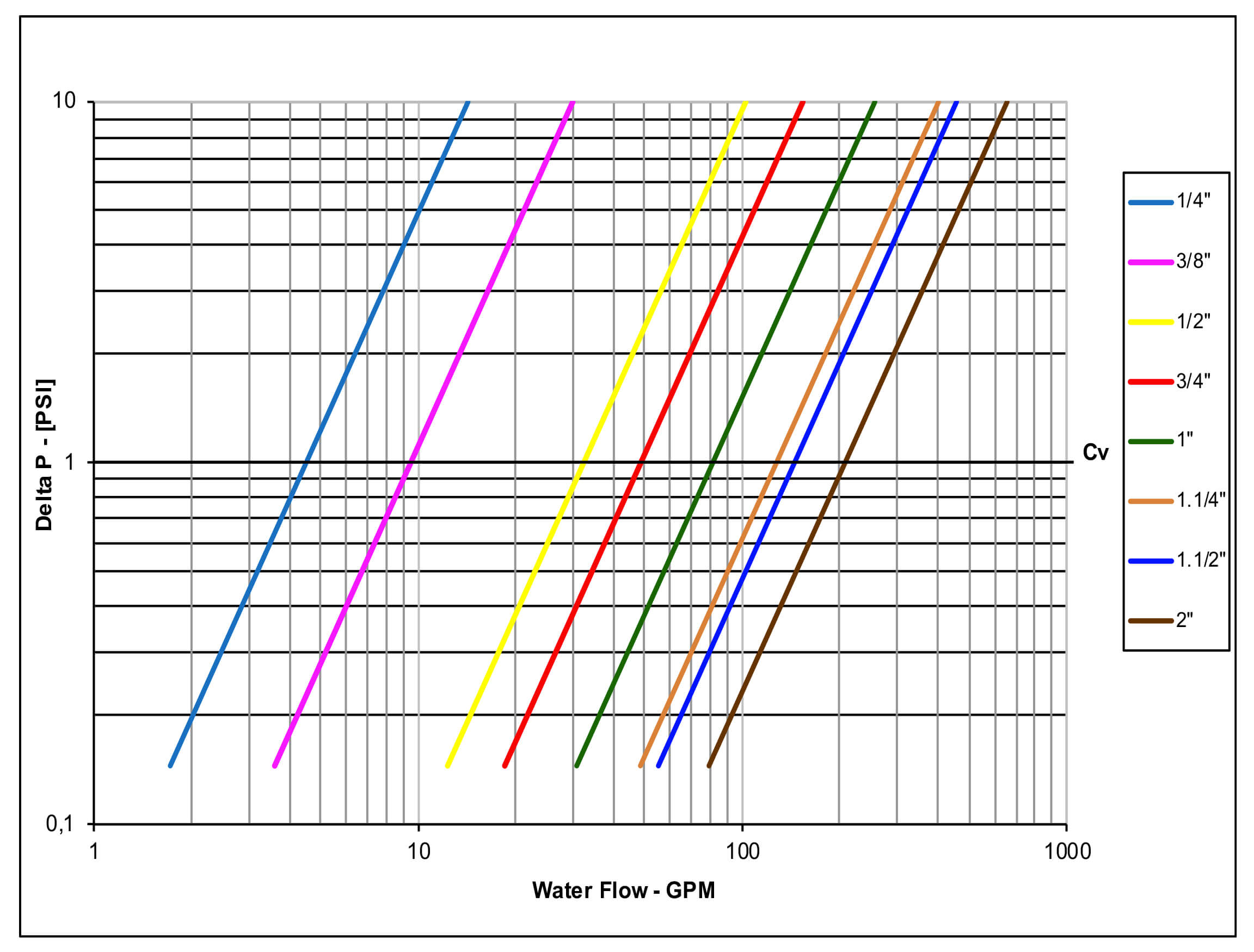

Diagramme de perte de charge

Matériel technique

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
