  • Le système d'étanchéité double permet à la vanne d'être actionnée dans les deux sens, ce qui facilite l'installation
  • Aucune pièce mobile métal contre métal
  • Aucun entretien jamais requis
  • Lubrifiant sans silicone sur tous les joints
  • boisseau sphériqueen laiton chromé pour une durée de vie plus longue
  • Chaque vanne est scellée testée pour une sécurité maximale
  • Poignée s'arrête sur le corps pour éviter le stress à la tige
  • La poignée/tige indique clairement la position de la balle
  • Corps en laiton sablé forgé à chaud
  • Laiton le plus fin selon la spécification EN 12165
  • Tige en laiton anti-éclatement avec joint torique en FPM
  • Sans entretien grâce au joint torique FPM sur la tige pour une sécurité maximale
  • Poignée biseautée noire en nylon renforcé
  • Amovible avec valve en service
  • AVERTISSEMENT : ne dépassez pas une température et/ou une charge électrique raisonnables
  • Sièges autolubrifiants en PTFE pur avec conception à lèvre flexible
  • Filetage femelle par femelle conique ISO7/1, BS 21
  • Pression de service à froid sans choc de 60 bars (900 psi)
  • -20 °C à +90 °C (-4 °F à +200 °F)
  • ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
  • Filetages mâle par femelle
  • Filetages parallèles ISO228
  • Filetages coniques NPT ANSI B.1.20.1
  • Laiton résistant à la dézincification CW602N
  • Options de connexion supplémentaires
  • Le produit répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas le marquage CE.
  • Conforme RoHS (UE)

REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

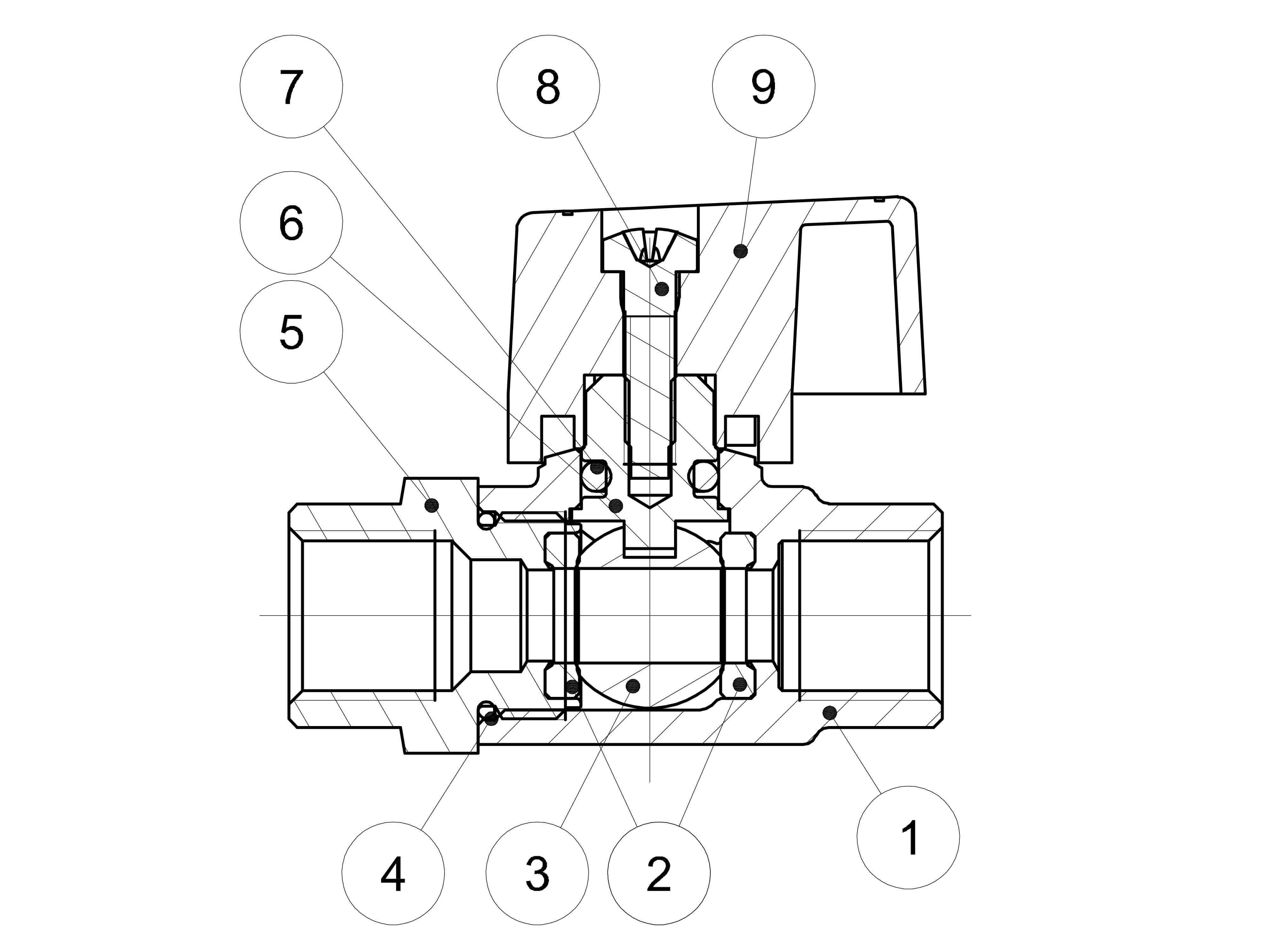

Description Quantité Matériau
Corps nickelé (extérieur nickelé, intérieur non plaqué)
1
CW617N
Siège de balle
2
PTFE
Boule chromée
1
CW617N
Joint torique
1
HNBR
Embout nickelé (extérieur nickelé, intérieur non plaqué)
1
CW617N
Tige non plaquée
1
CW617N
Joint torique
1
FPM
Vis zinguée
1
C10C (10263-2)
Poignée noire
1
Nylon rempli de verre 30%

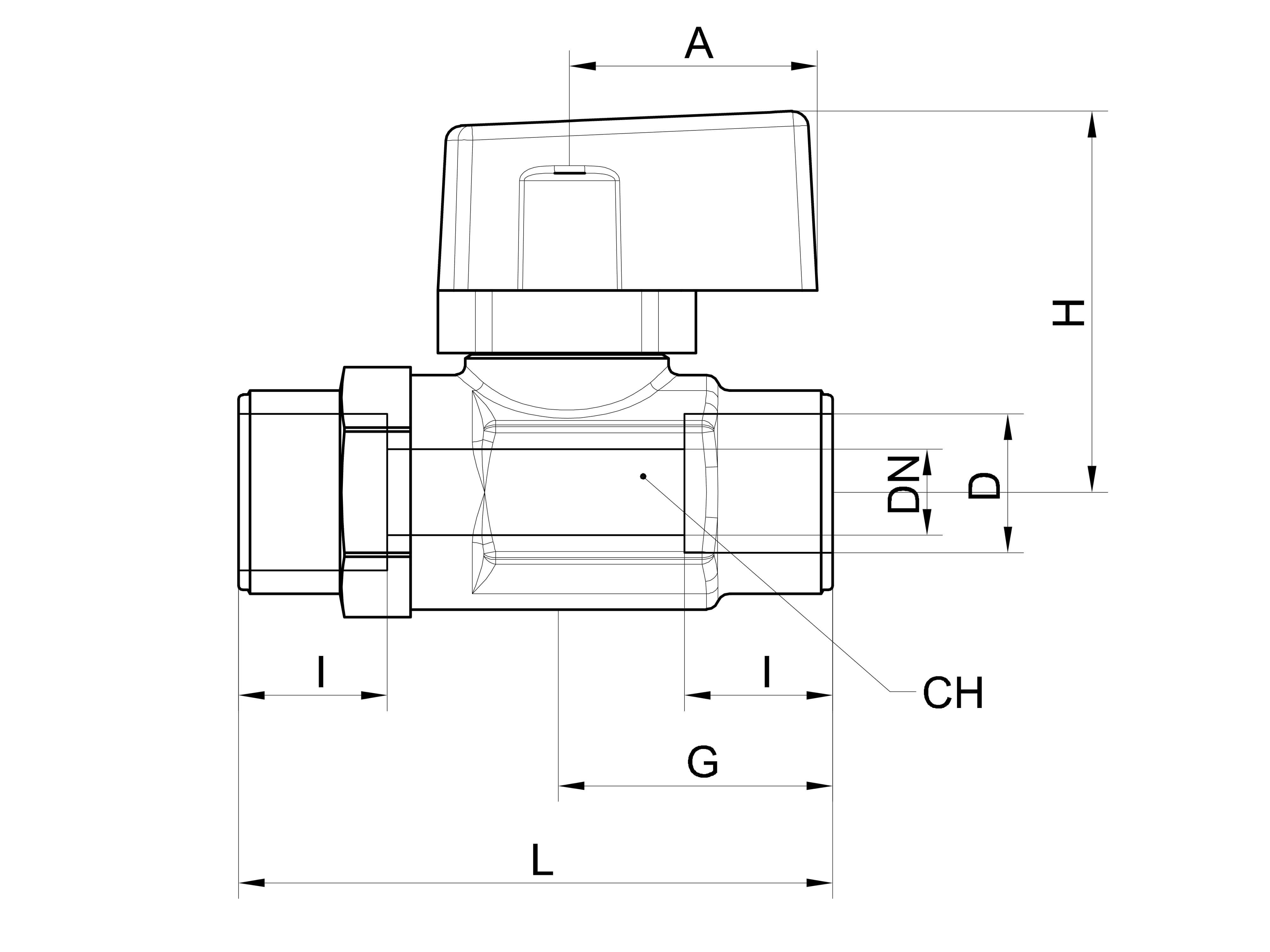

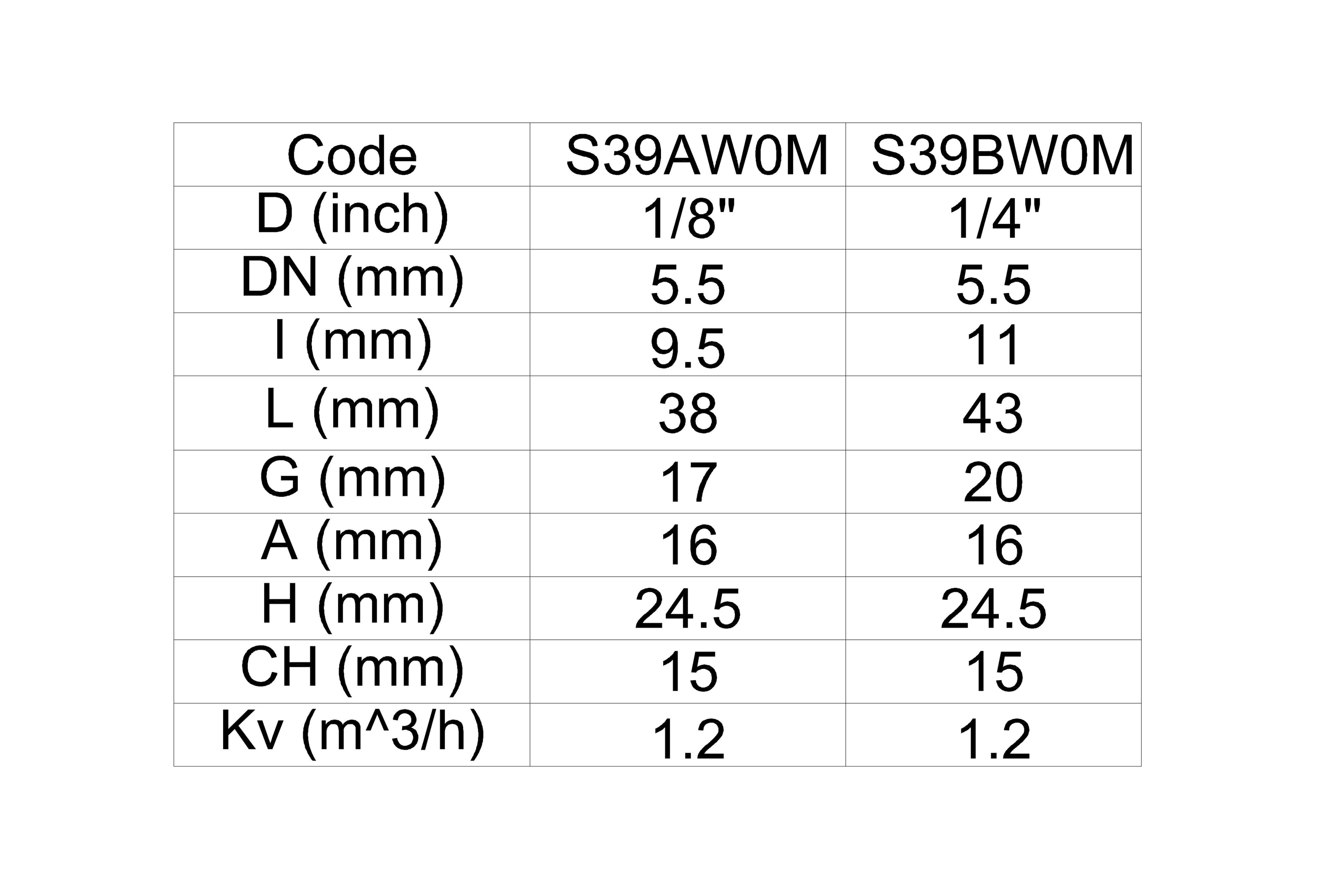

DN indique le diamètre d'écoulement nominal.

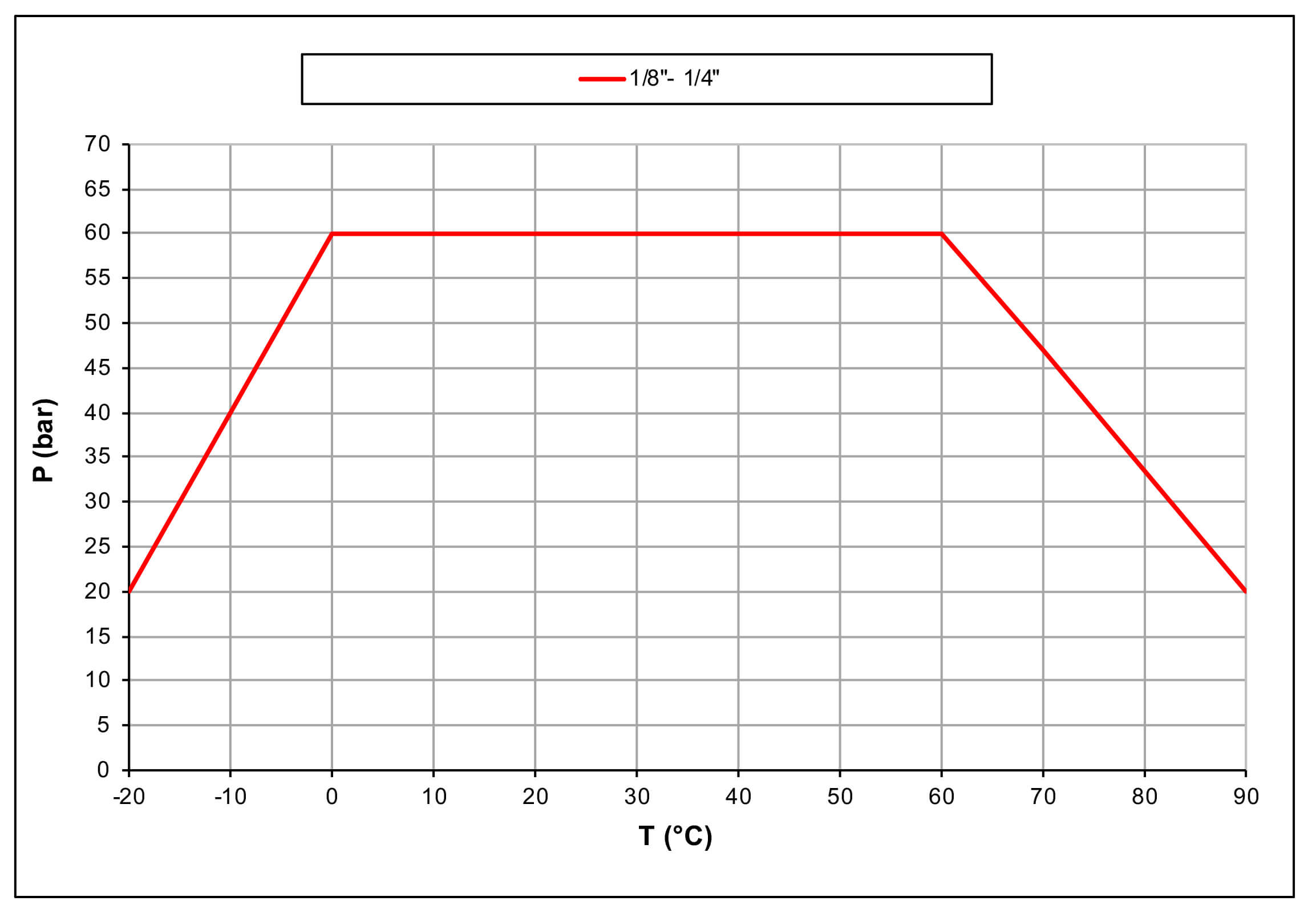

Tableau pression-température

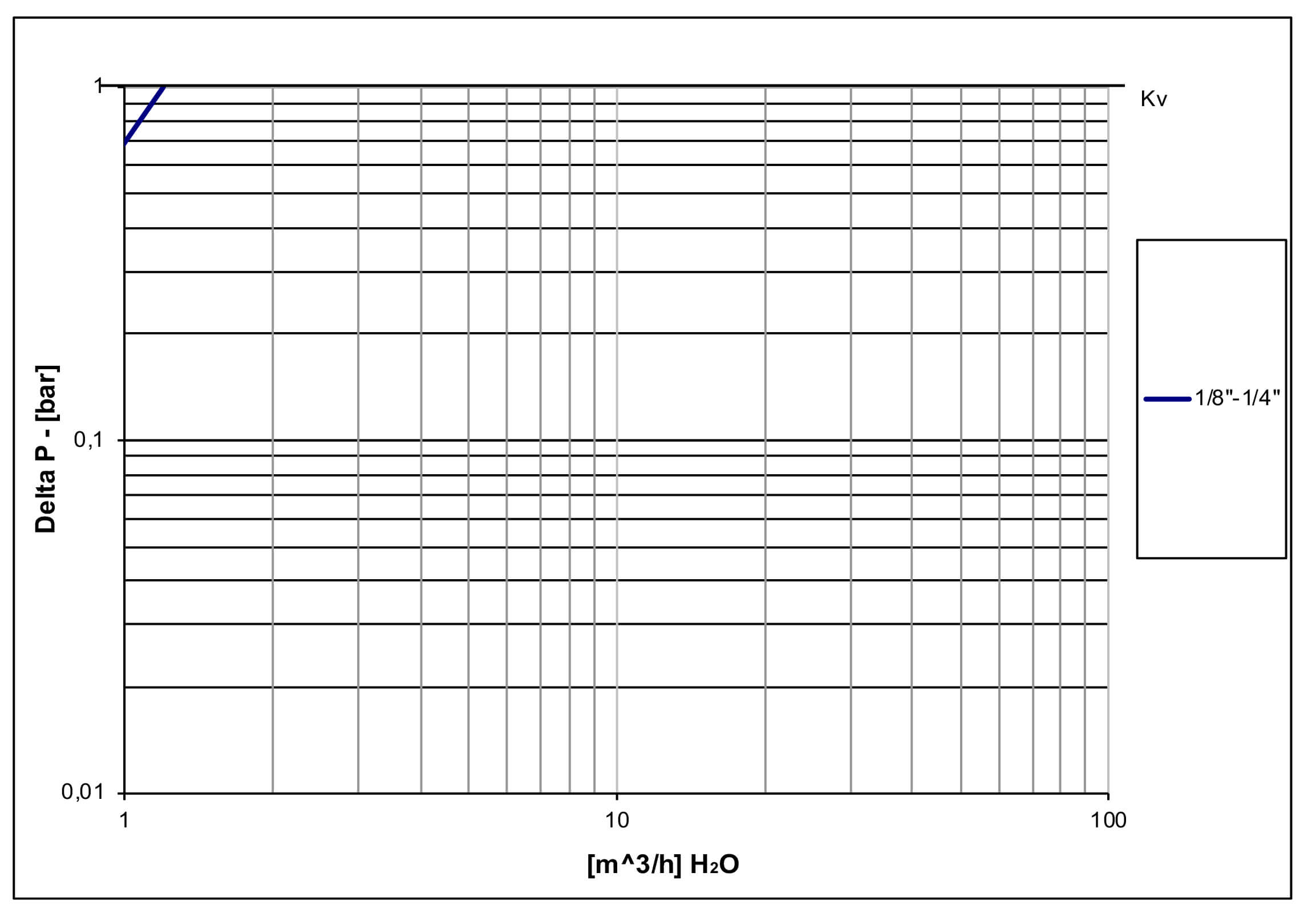

Diagramme de perte de charge

Matériel technique

Document
Permetti download anche all'utente anonimo
Off

Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
