Info technique
- Convient aux installations domestiques, industrielles, pneumatiques et hydrauliques
- Fonctionne bien dans n'importe quelle orientation
- Faible perte de charge
- Corps en laiton CW617N forgé à chaud
- La tige en nylon permet une large gamme d'applications
- 12 bar (174 PSI) jusqu'à 1, 10 bar (145 PSI) de 1,1/4 à 2 et 8 bar (116 PSI) au-delà de 2 de pression de service à froid sans choc
- -20°C à +100°C (-4°F à +212°F)
- ATTENTION : le gel du fluide dans l'installation peut gravement endommager la vanne
- Joint NBR 65 SH/PS sur support nylon
- Filtre en acier inoxydable (1.4301 / AISI 304)
- Filetage parallèle femelle par femelle ISO 228
- Le produit décrit dans ce document répond aux exigences de la directive PED 2014/68/UE et selon l'art.4 par.3, il ne nécessite pas le marquage CE ; il ne peut pas être utilisé avec des gaz dangereux dans des tailles supérieures à 25 mm
- GOST-R (Russie)
- Conforme RoHS (UE)
REMARQUE : les approbations s'appliquent uniquement à des configurations/tailles spécifiques.

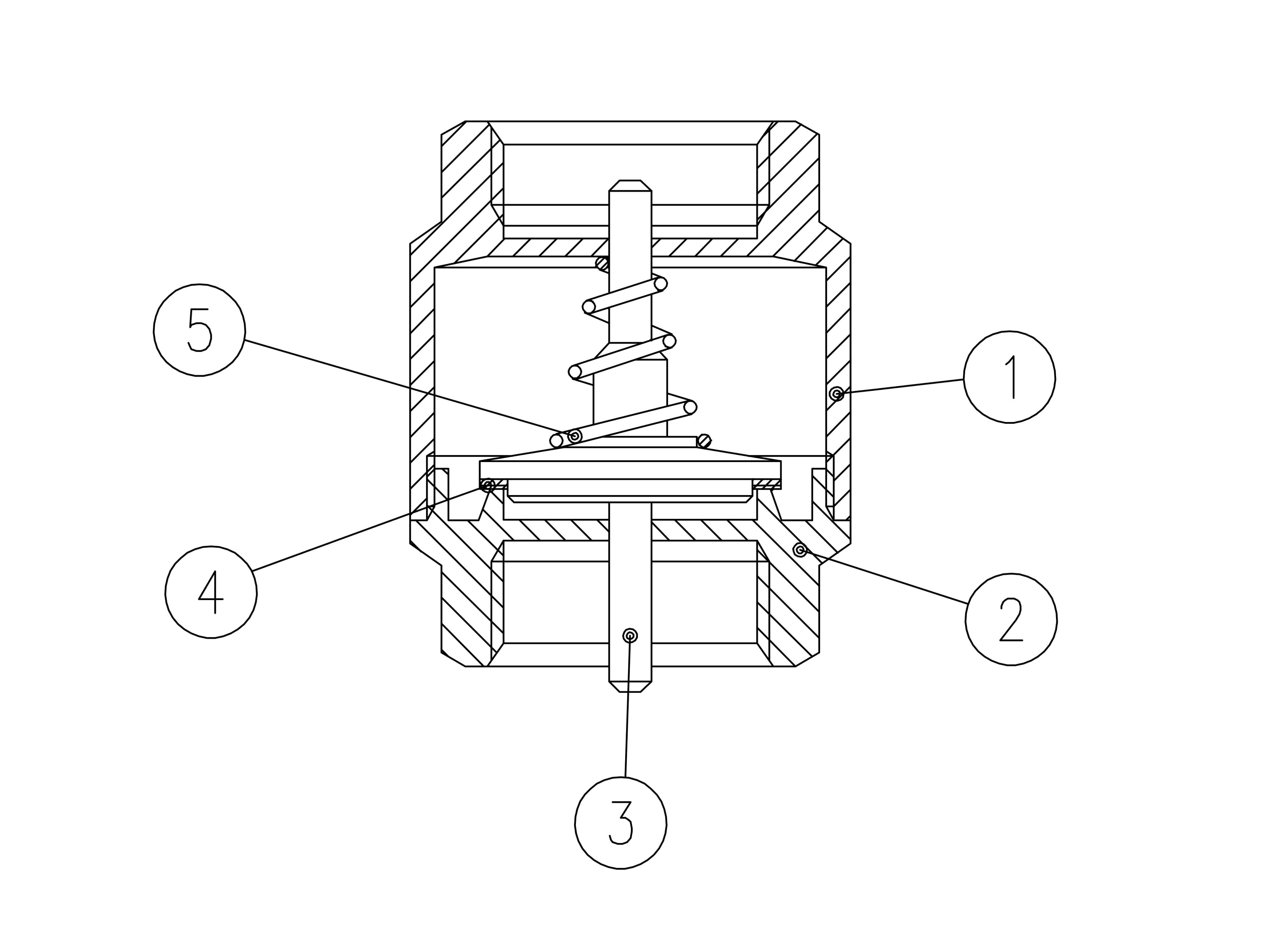

| Description | Quantité | Matériau |
|---|---|---|
|
Corps
|
1
|
CW617N
|
|
Embout
|
1
|
CW617N
|
|
Potence-siège
|
1
|
Nylon
|
|
Siège
|
1
|
NBR
|
|
Ressort en acier inoxydable
|
1
|
1.4325 / AISI 302
|

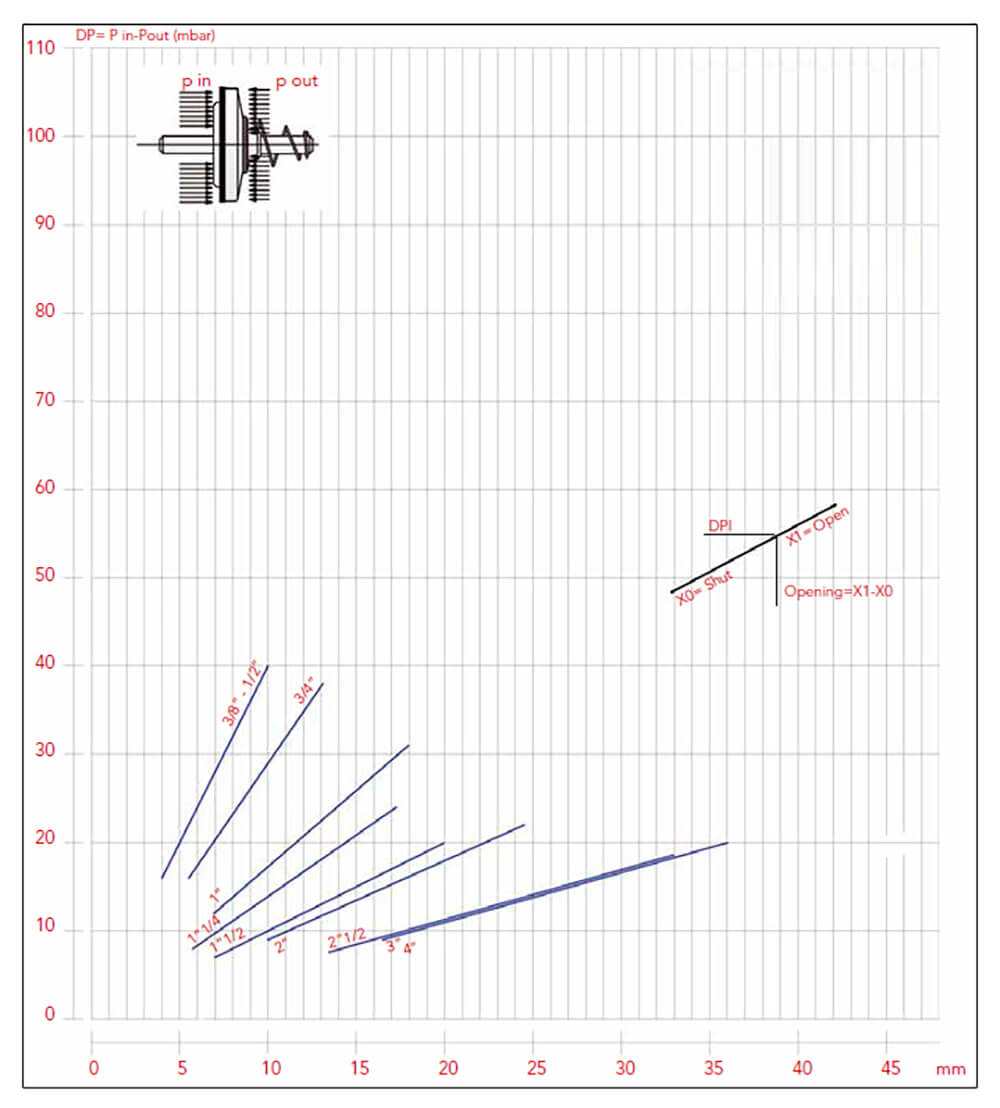

Schéma pression minimale pour obtenir l'ouverture des vannes

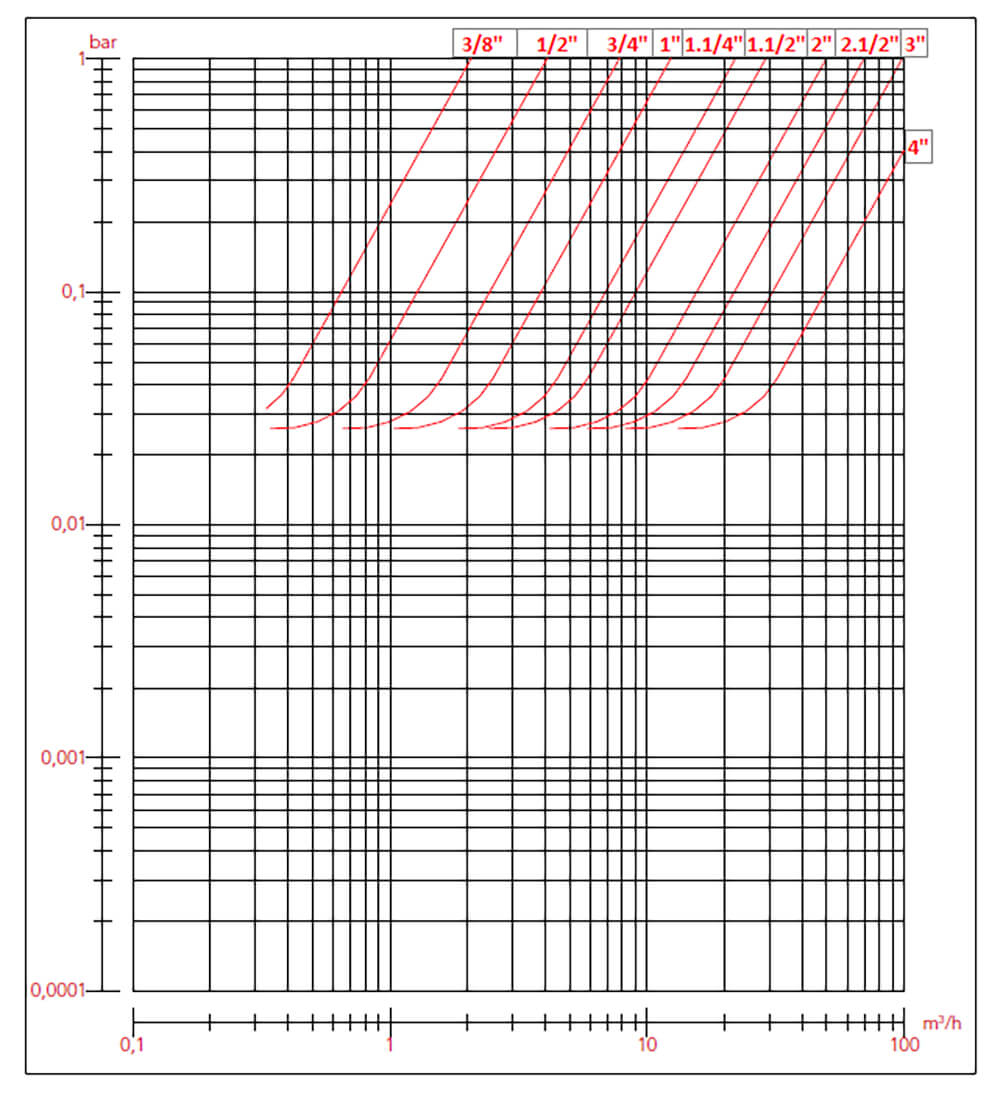

Diagramme de perte de charge
Matériel technique
Document
Demandez des informations supplémentaires sur toute la gamme de produits RuB et consultez votre fournisseur pour des applications spéciales.
