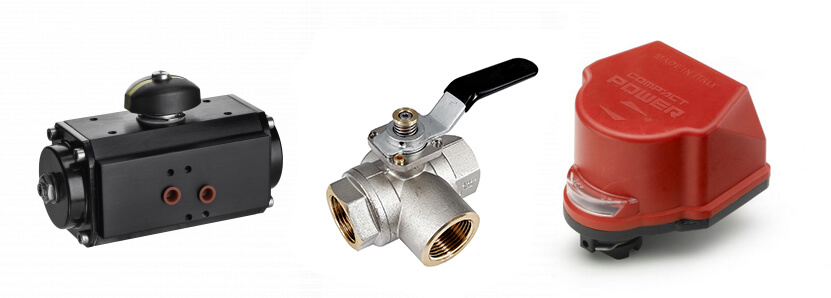

s.7650 von RuB ist die richtige Wahl zum Umleiten von Flüssigkeiten und wird aus robusten, wartungsfreien Komponenten gebaut, die eine einfache Bedienung und Sicherheit gewährleisten. Mit einer einfachen 90°-Drehung kann der Strom von einem nachgeschalteten Auslass zu einem anderen umgeleitet werden. Es sind sowohl die herkömmliche Handbedienung als auch eine moderne Automation möglich. Auch das Umrüsten von dem robusten Hebel auf einen ISO 5211-Flansch zum Montieren eines Stellantriebs ist sehr einfach. Es zeichnet sich durch ein niedriges Drehmoment sowie einen Ventilsitz mit einer speziellen, selbstkompensierenden Verschleißminderung aus und erfüllt unsere Anforderungen für die Nutzdauerprüfung mit 100.000 Zyklen. Das Ventil kann separat, mit Griff oder mit einem bereits montierten Stellantrieb von RuB erworben werden.
Document
Technische Informationen
- Elektronische 100% Dichtheitsprüfung garantiert
- Keine metallischen beweglichen Teile
- Keine Wartung jemals erforderlich
- Silikonfreies Gleitmittel auf allen Dichtungen
- Verchromte Messingkugel für längere Lebensdauer
- Jedes Ventil wird für maximale Sicherheit auf Dichtigkeit geprüft
- Gute Leistung in jeder Ausrichtung
- Starke Konfiguration
- 100 % voller Anschluss für maximalen Durchfluss
- Heißgeschmiedetes, sandgestrahltes, außen vernickeltes Messinggehäuse und Kappe, abgedichtet mit Loctite® oder einem gleichwertigen Gewindedichtmittel
- Integrierter ISO5211 / DIN3337 Montageflansch für universellen Anschluss an Stellantrieb
- Feinstes Messing nach EN 12165 und EN 12164 Spezifikationen
- 3-Wege-L-Port-Design zur Flussumleitung
- Integrierter robuster ISO 5211-Flansch ermöglicht die direkte Montage von Stellantrieben. Siehe RuB-Reihe elektrischer und pneumatischer Stellantriebe.
- Ausblassicherer Schaft aus vernickeltem Messing
- Wartungsfreie, doppelte O-Ringe am Vorbau für maximale Sicherheit
- Schaftschlitz zeigt Kugelposition
- 30 bar (450 PSI) stoßfreier Kaltarbeitsdruck
- -20 °C bis +170 °C (-4 °F bis +350 °F)
- ACHTUNG: Das Einfrieren der Flüssigkeit in der Anlage kann das Ventil schwer beschädigen
- Verstärkte, selbstschmierende PTFE-Sitze mit flexibler Lippe und verschleißkompensierendem Design
- Pneumatischer Zahnstangenantrieb (Federrückstellung oder doppeltwirkend)
- Elektrischer Stellantrieb Compact Power
- EN10226-1/ISO228 Innengewinde
- Buchse auf NPT-Innengewinde
- Abschließbarer Griff als Zubehör oder bereits montiert (s.7650L)
- Verschiedene Aktuatorverbindungssätze
- Konisches Innengewinde ISO 7/1, BS 21 BSPT
- Maßgefertigtes Design
- Stiel aus Edelstahl
- Konfigurationen mit 4 Sitzen, L-Anschluss (s.7250) oder T-Anschluss (s.7350)
- Das Produkt erfüllt die Anforderungen der PED-Richtlinie 2014/68/UE und erfordert gemäß Art.4 Abs.3 keine CE-Kennzeichnung.
- RoHS-konform (EU)
HINWEIS: Zulassungen gelten nur für bestimmte Konfigurationen/Größen.

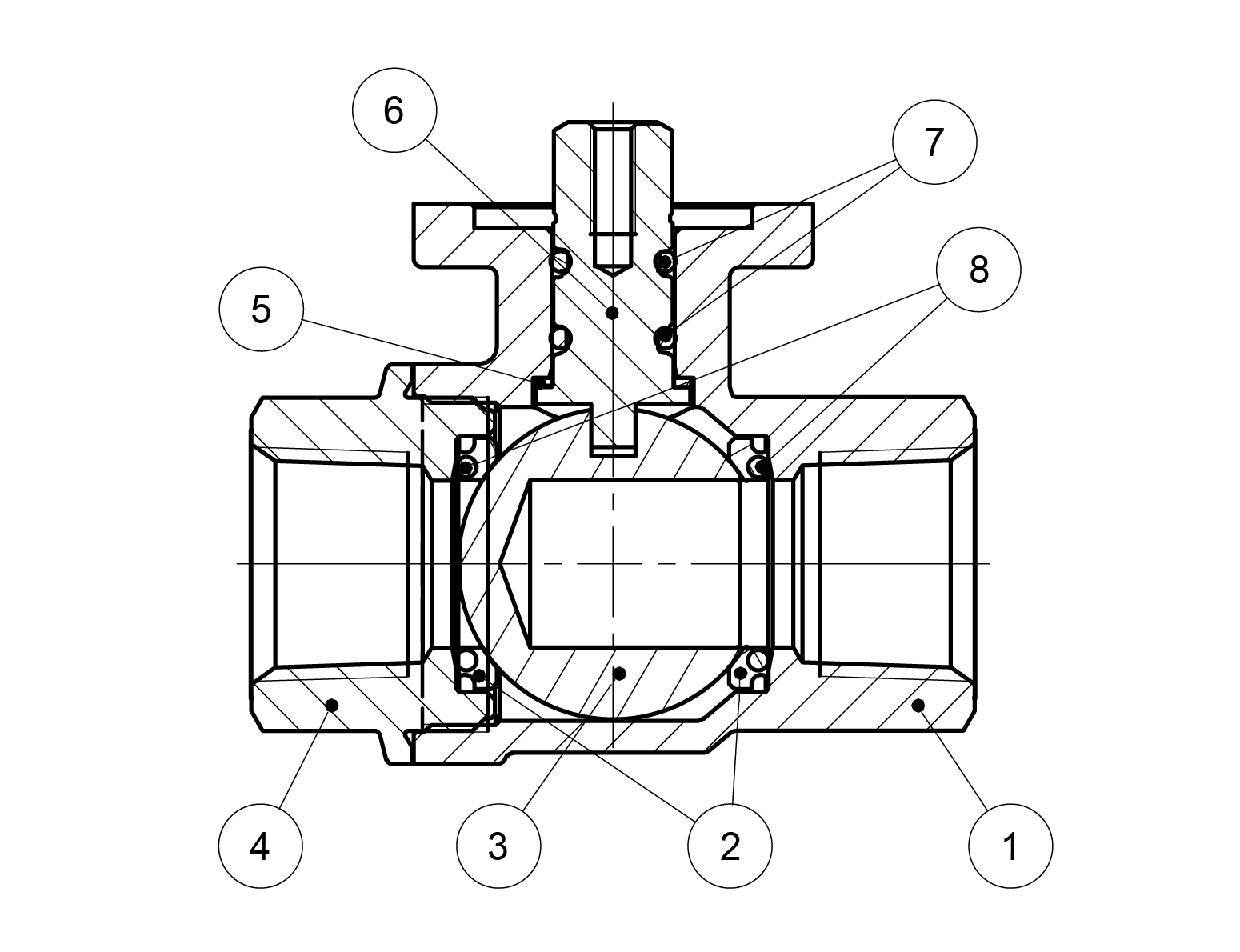

| Teilebeschreibung | Anzahl | Teilmaterial |
|---|---|---|
|
Vernickelter Körper (außen vernickelt, innen unbeschichtet)
|
1
|
CW617N
|
|
Sitz
|
2
|
PTFE Graphit gefüllt 15%
|
|
Verchromte Kugel
|
1
|
CW617N
|
|
Vernickelte Endkappe (außen vernickelt, innen unbeschichtet)
|
1
|
CW617N
|
|
Unterlegscheibe
|
1
|
PTFE Kohle gefüllt 25%
|
|
Vernickeltes Schaft-O-Ring-Design
|
1
|
CW617N
|
|
O-Ring
|
2
|
FPM
|
|
O-Ring
|
2
|
FPM
|

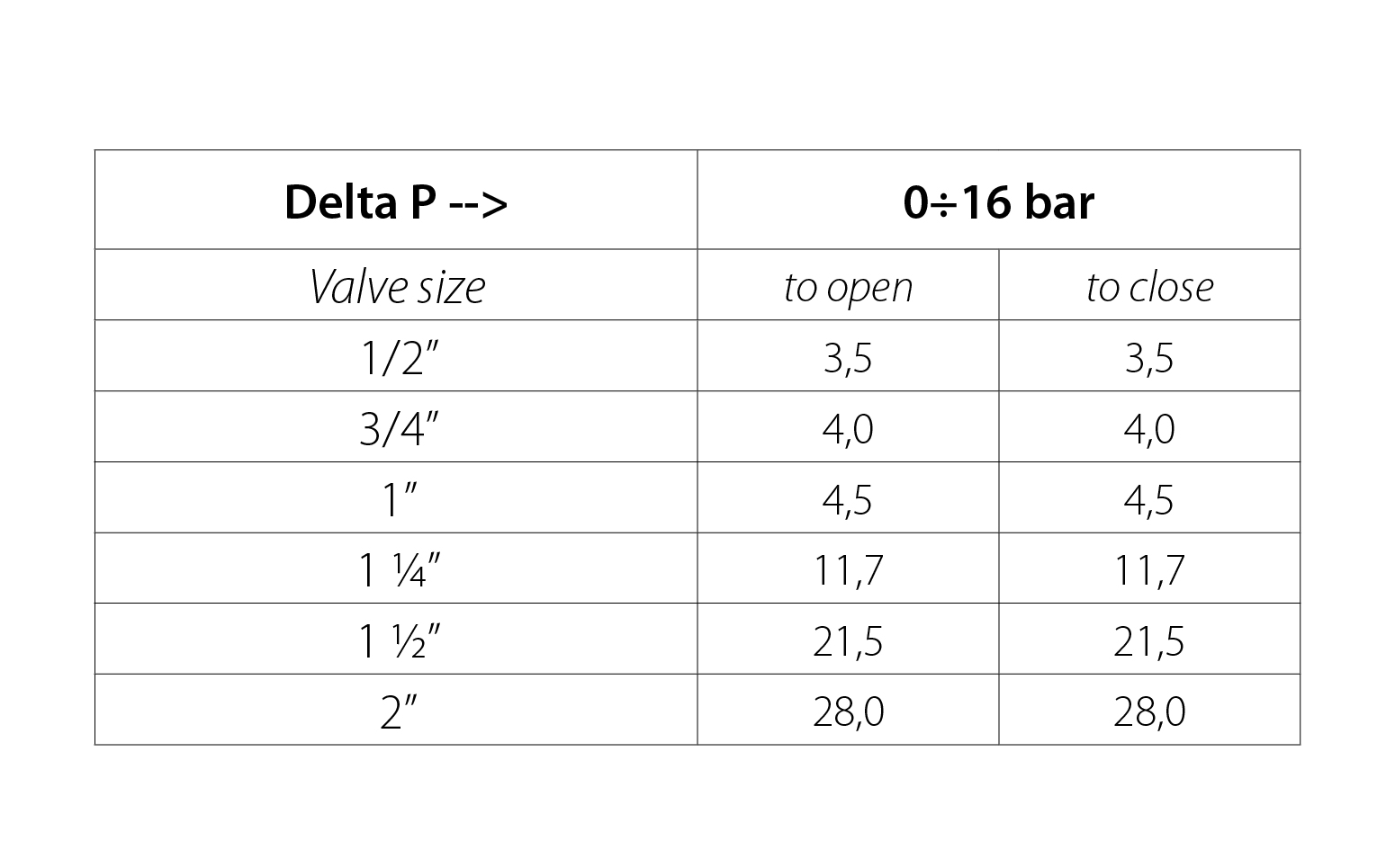

Torque for actuator sizing N.m
Drehmoment-Korrekturfaktoren
Das Ventildrehmoment kann je nach Betriebsfrequenz, Temperatur und Reibungseigenschaften der Medien variieren. Wenn Medien mehr oder weniger Reibung als Wasser haben, multiplizieren Sie das Drehmoment mit den folgenden Faktoren.
| Schmieröle oder Flüssigkeiten | 0.8 |
| Trockene Gase, Erdgas | 1.5 |
| Schlämme oder Flüssigkeiten mit abrasiven Partikeln | 1.5÷2.5 |
