Technische Informationen
- Das Doppeldichtungssystem ermöglicht den Einsatz des Ventils in beide Richtungen, was die Installation erleichtert
- Keine Metall-auf-Metall-Mechanik
- Absolut wartungsfrei
- Silikonfreies Schmiermittel an allen Dichtungen
- Verchromte Messingkugel für eine längere Nutzdauer
- 100% Dichtungstest garantiert gemäß EN 12266-1 RATE A (vorgesehen, wenn das Produkt in fabrikneuem Zustand ist)
- Volldurchgang nach DIN 3357 für maximalen Durchfluss
- Heißgeschmiedetes, sandgestrahltes, extern vernickeltes Messinggehäuse und mit Loctite® oder einem gleichwertigen Gewindedichtmittel abgedichtete Kappe
- Integrierter Montageflansch nach ISO 5211 und DIN 3337 für einen universellen Anschluss an einen Stellantrieb
- Feinstes Messing nach den Vorschriften der EN 12165 und der EN 12164
- Integrierter robuster ISO 5211-Flansch für die direkte Montage von elektrischen und pneumatischen Stellantrieben ohne Halterung oder Kupplung. Siehe Baureihe der elektrischen und pneumatischen Stellantriebe von RuB.
- Überdrucksichere, vernickelte Messingspindel
- Wartungsfrei, für maximale Sicherheit mit zwei O-Ringen aus FPM an der Spindel
- Gehäuse-Rating: 40 bar (600 PSI) Druck ohne Widderstöße bei Umgebungstemperatur
- Dichtung-Rating: Delta P max 16 bar (230 PSI) ohne Widderstöße bei Umgebungstemperatur
- -20°C bis +150°C (-4°F bis +302°F)
* Einschränkungen für die Verwendung von Trinkwasser: 10 bar (Kg/cm²) ohne Widderstöße bei Umgebungstemperatur und +2°C / +65°C Temperatur (gelegentliche Ausschläge bis 85°C sind für die Dauer von maximal eine Stunde zulässig) - WARNHINWEIS: Wenn die Flüssigkeit in der Anlage gefriert, kann das Ventil schwer beschädigt werden
- Reine selbstschmierende PTFE-Dichtungen mit flexibler Lippe und Verschleißkompensation
- Pneumatischer Zahnstangenantrieb (Federrückstellung oder doppeltwirkend)
- Kompakter elektrischer Stellantrieb
- Zylindrische Innengewinde nach DIN EN 10226-1, ISO 228
- Kundenspezifische Ausführungen
- NPT ANSI B.1.20.1 Innengewinde, nicht vernickeltes Gehäuse
- Bewertung nach der Druckgeräterichtlinie 2014/68/EU Modul A: Es kann nicht mit gefährlichen Gasen in Größen über 25 mm verwendet werden
- Attestation de Conformité Sanitaire (France)
- DVGW Hygienic suitability (Germany)
- Water Regulations Advisory Scheme (United Kingdom)
- RoHS Compliant (EU)
NOTE: Die Zulassungen gelten nur für bestimmte Ausführungen/Größen.
| Teilebeschreibung | Anzahl | Teilmaterial |
|---|---|---|
|
Vernickeltes Gehäuse (Äußere Behandlung)
|
1
|
CW617N
|
|
Kugelsitz
|
2
|
PTFE
|
|
Verchromte Kugel mit Spülbohrung (Spülbohrung auf Dim. ab 3/4” bis 1 1/4”)
|
1
|
CW617N
|
|
Vernickelte Endkappe (Äußere Behandlung)
|
1
|
CW617N
|
|
Ausführung mit Nickel-be- schichtete Spindel und O-Ring
|
1
|
CW617N
|
|
Unterlegscheibe
|
1
|
PTFE-Kohle gefüllt 25%
|
|
O-Ring
|
2
|
EPDM
|
|
O-Ring
|
2
|
EPDM
|
DN zeigt die Durchfluss-Nennweite. Tatsächlicher Durchflussdurchmesser entspricht DIN 3357 Teil 4 mit vollem Durchgang.
Kugelhähne S.65 Größe 1 1/4” sind CE-gekennzeichnet wie folgt: CE Cat I-A
Drehmoment für die Auslegung des Stellantriebs (Nm)
Drehmoment-Korrekturfaktoren
Das Drehmoment des Ventils kann anhängig von der Einsatzhäufigkeit, Temperatur und den Reibungseigenschaften des Mediums variieren. Wenn das Medium eine stärkere oder geringere Reibung als Wasser aufweist, das Drehmoment mit den folgenden Faktoren multiplizieren:
| Schmieröle oder -flüssigkeiten | 0.8 |
| Trockengase, Erdgas | 1.5 |
| Schlämme oder Flüssigkeiten mit abrasiven Partikeln | 1.5÷2.5 |
Druck-Temperatur-Diagramm

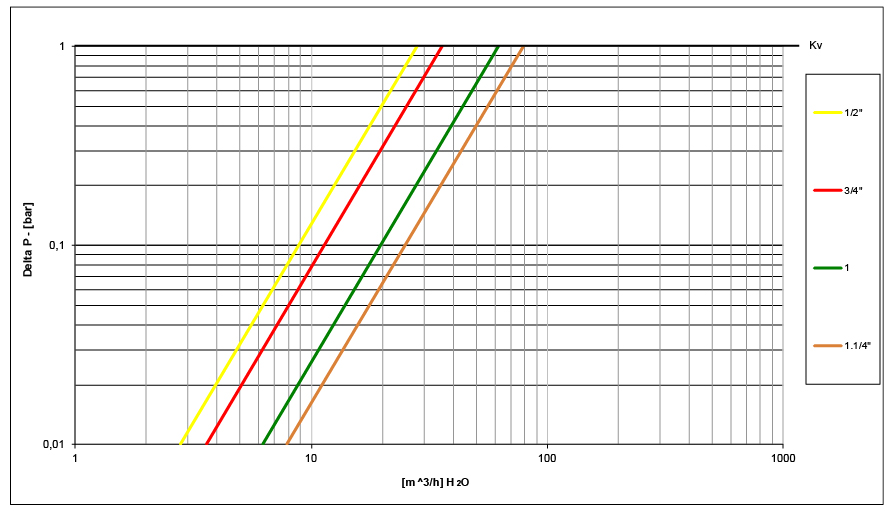

Druckverlust-Diagramm
