Technische Informationen
- Das doppelte Dichtungssystem ermöglicht den Betrieb des Ventils in beide Richtungen, wodurch die Installation vereinfacht wird
- Silikonfreies Gleitmittel auf allen Dichtungen
- NACE-Konformität MR-01-75
- 100 % voller Anschluss für maximalen Durchfluss
- Entwickelt und getestet für ANSI B16.34
- CF8M Edelstahlgehäuse
- Edelstahlverkleidung AISI 316
- Umrüstbar für manuellen oder betätigten Betrieb
- Das Montagepad für Stellantriebe nach ISO 5211 ermöglicht die direkte Montage von elektrischen und pneumatischen Stellantrieben von RuB, ohne dass eine Halterung oder Kupplung erforderlich ist.
- Ausblassicherer Vorbau
- 1000 PSI Kaltarbeitsdruck

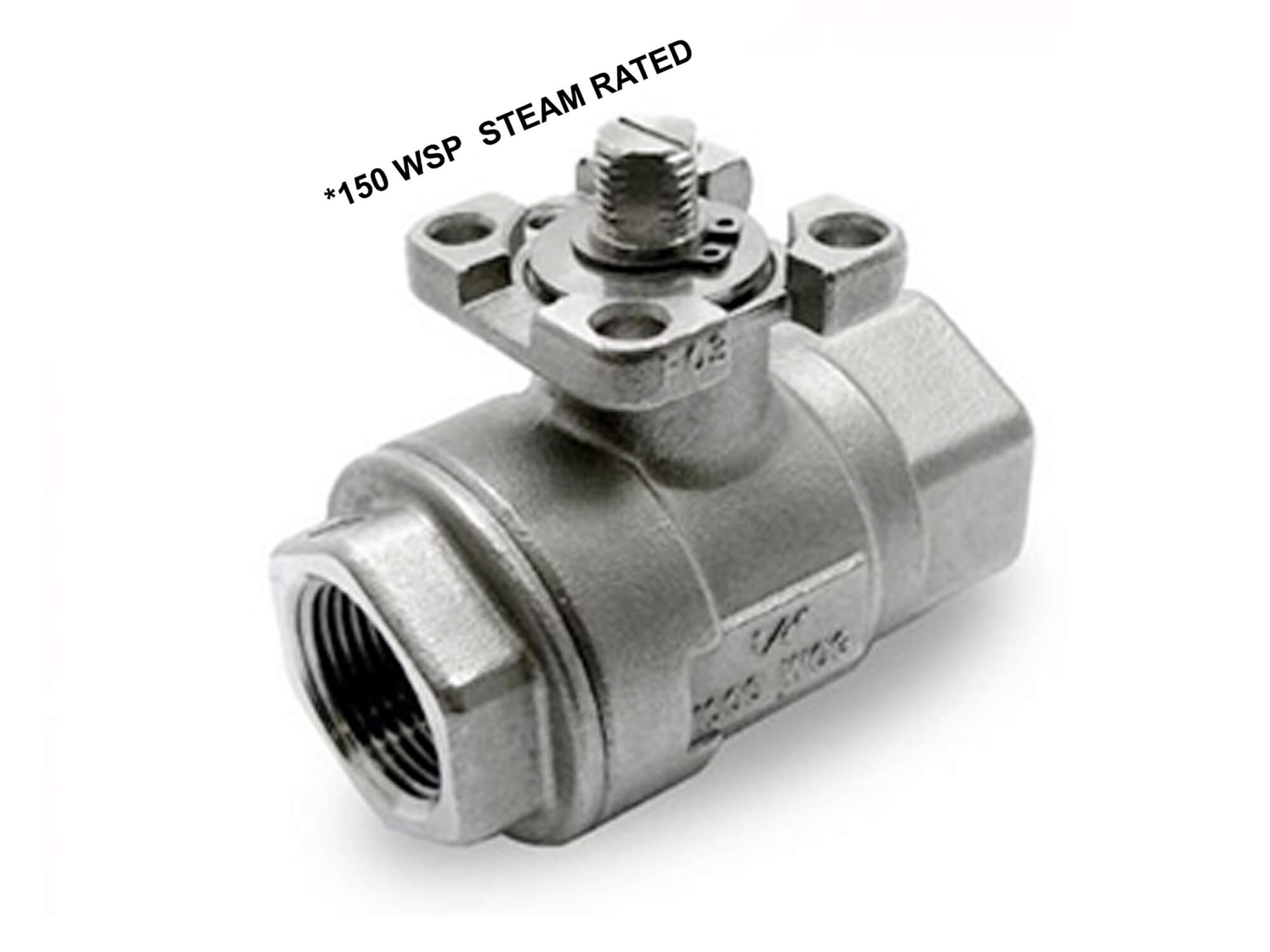

- 150 PSI WSP Dampfleistung
- 2 × 10¯² Torr Vakuumleistung
- *150 psig stoßfreier Arbeitsdampfdruck. Nicht zum Drosseln von Dampf geeignet.
- +50 °F bis +450 °F
- ACHTUNG: Das Einfrieren der Flüssigkeit in der Anlage kann das Ventil schwer beschädigen
- Verstärkte PTFE-Sitze

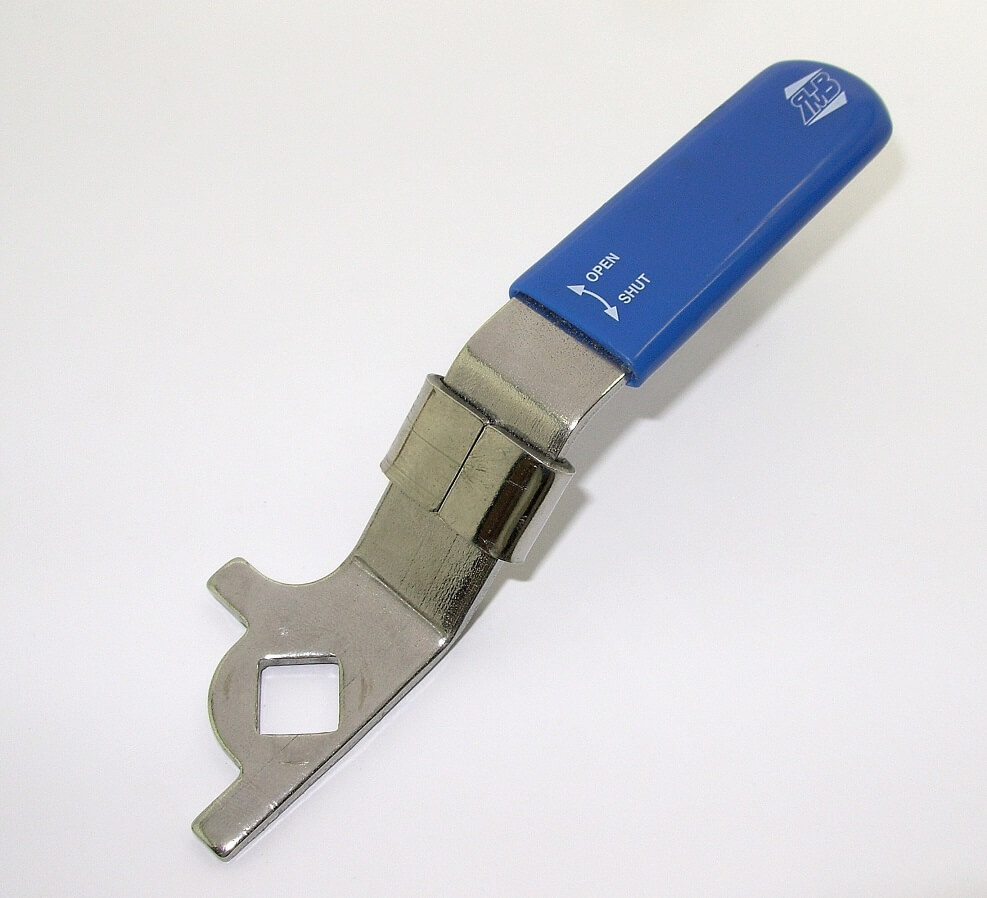

- Abschließbarer Griff aus Edelstahl
- NPT-Kegel ANSI B.1.20.1 weiblich durch Innengewinde
- GOST-R (Russland)
HINWEIS: Zulassungen gelten nur für bestimmte Konfigurationen/Größen.

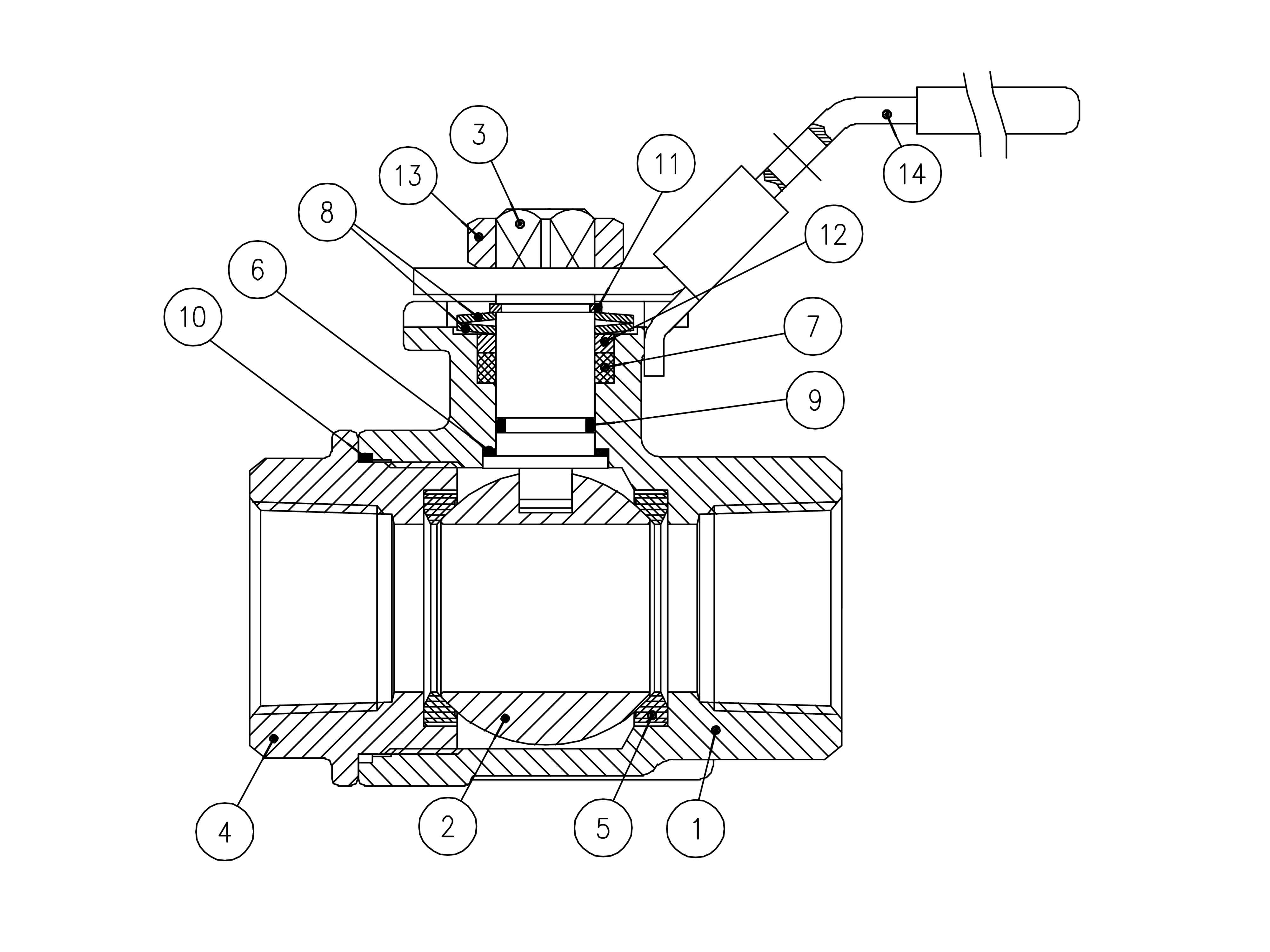

| Teilebeschreibung | Anzahl | Teilmaterial |
|---|---|---|
|
Körper
|
1
|
A351-CF8M
|
|
Ball
|
1
|
A351-CF8M
|
|
Stengel
|
1
|
1.4401/AISI 316
|
|
Deckel
|
1
|
A351-CF8M
|
|
Sitz
|
2
|
RTFE
|
|
Sitz
|
1
|
RTFE
|
|
Verpackung
|
TFE
|
|
|
Bellville
|
2
|
SK5
|
|
O-Ring
|
1
|
FPM
|
|
Dichtung
|
1
|
RTFE
|
*Kugelhähne mit Verriegelungshebelgriff aus Edelstahl

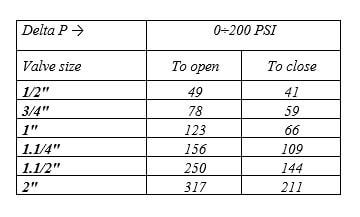

„S134 Drehmoment für die Auslegung des Stellantriebs (in-lb)
Medienschmierfähigkeit sauberes Wasser oder ähnliche Flüssigkeiten

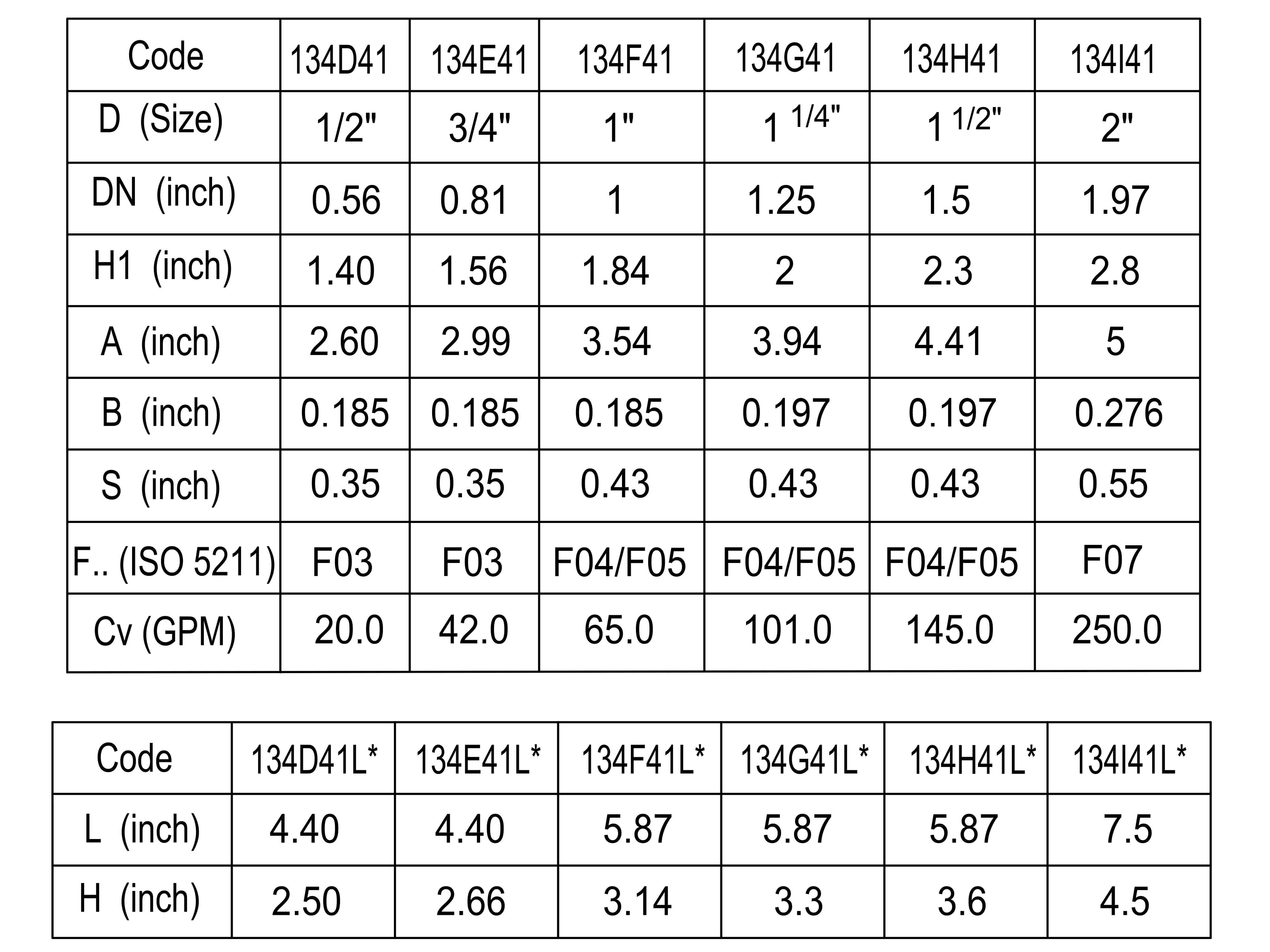

Wasserdurchflusswerte

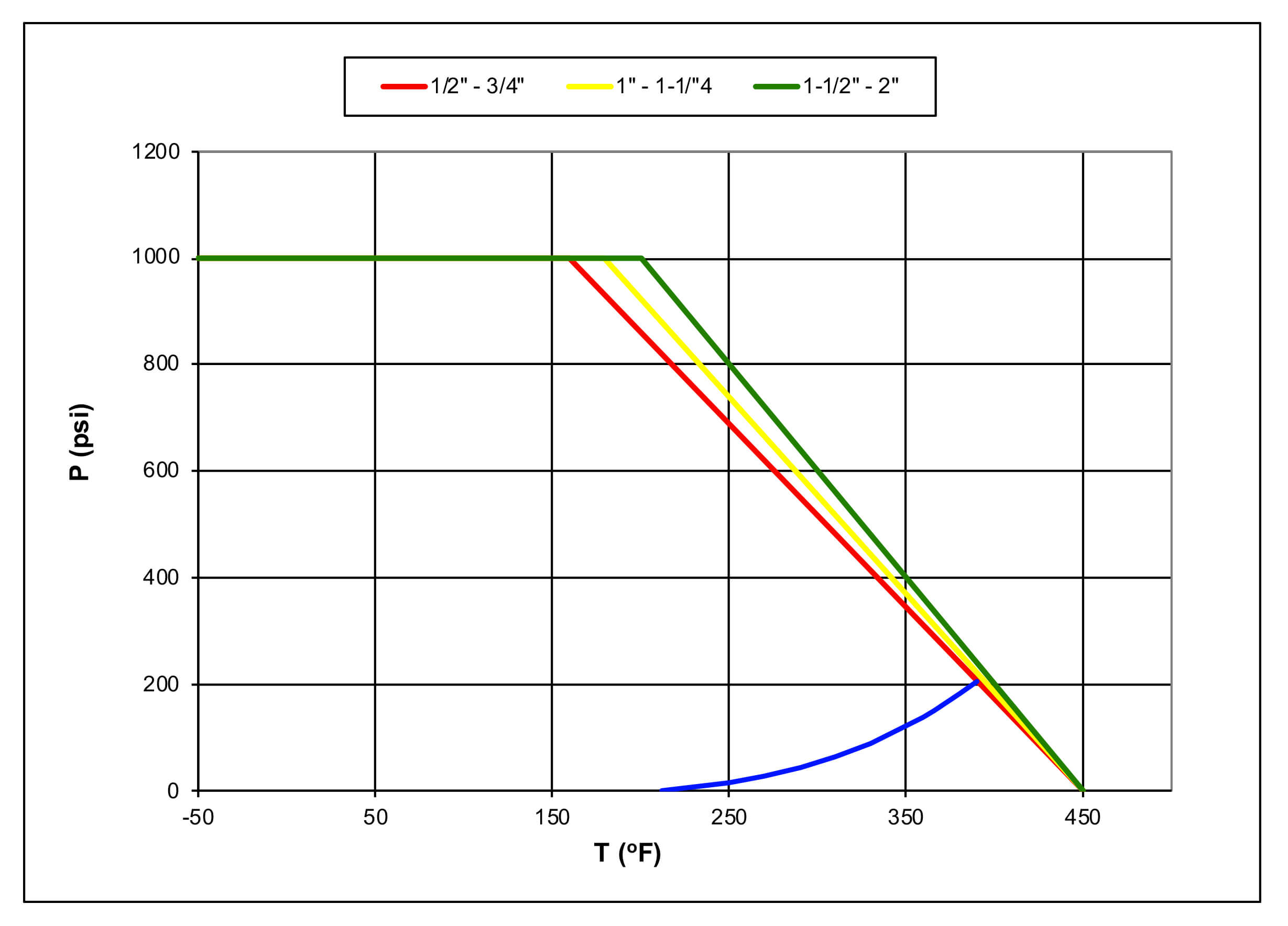

Druck-Temperatur-Diagramm

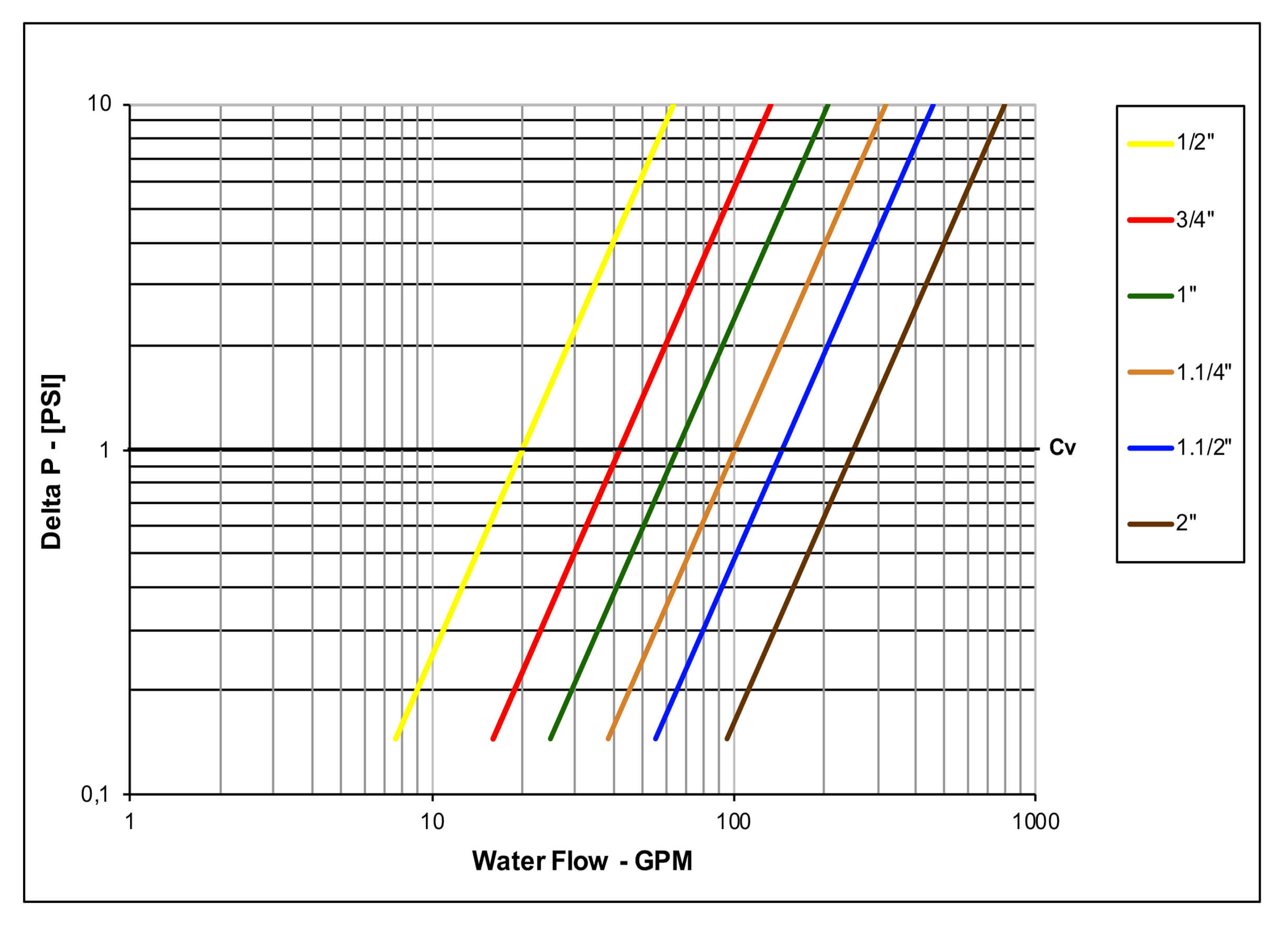

Druckverlust-Diagramm
Technisches Material
