Technische Informationen
- 24h 100% Dichtigkeitstest garantiert
- Das doppelte Dichtungssystem ermöglicht den Betrieb des Ventils in beide Richtungen, wodurch die Installation vereinfacht wird
- Keine metallischen beweglichen Teile
- Keine Wartung jemals erforderlich
- Der Griff zeigt die Ballposition deutlich an
- Silikonfreies Gleitmittel auf allen Dichtungen
- Verchromte Messingkugel für längere Lebensdauer
- Griffstopper am Körper, um Spannungen am Schaft zu vermeiden
- Voller Durchgang nach DIN 3357 für maximalen Durchfluss
- Heißgeschmiedetes, sandgestrahltes, Unvernickeltes Messinggehäuse und Kappe mit Loctite® oder einem gleichwertigen Gewindedichtmittel abgedichtet
- Feinstes Messing nach EN 12165 und EN 12164 Spezifikationen
- Geomet® Karbonstahlgriff mit dicker PVC-Tauchbeschichtung. Die Griffbeschichtung bietet sowohl thermischen als auch elektrischen Schutz
- WARNUNG: Überschreiten Sie nicht die angemessene Temperatur und/oder elektrische Last
- Griff bei in Betrieb befindlichem Ventil abnehmbar
- Ausblassicherer Schaft aus vernickeltem Messing
- Wartungsfreie, doppelte FPM-O-Ringe am Vorbau für maximale Sicherheit
- 600 PSI (40 bar) bis 2″, 450 PSI (30 bar) über 2″ stoßfreier Kaltarbeitsdruck
- 250 psi (17 bar) stoßfreier Arbeitsdruck für Flüssiggas
- -40 °F bis +350 °F (-40 °C bis +170 °C)
- ACHTUNG: Das Einfrieren der Flüssigkeit in der Anlage kann das Ventil schwer beschädigen
- Selbstschmierende Sitze aus reinem PTFE mit flexiblem Lippendesign

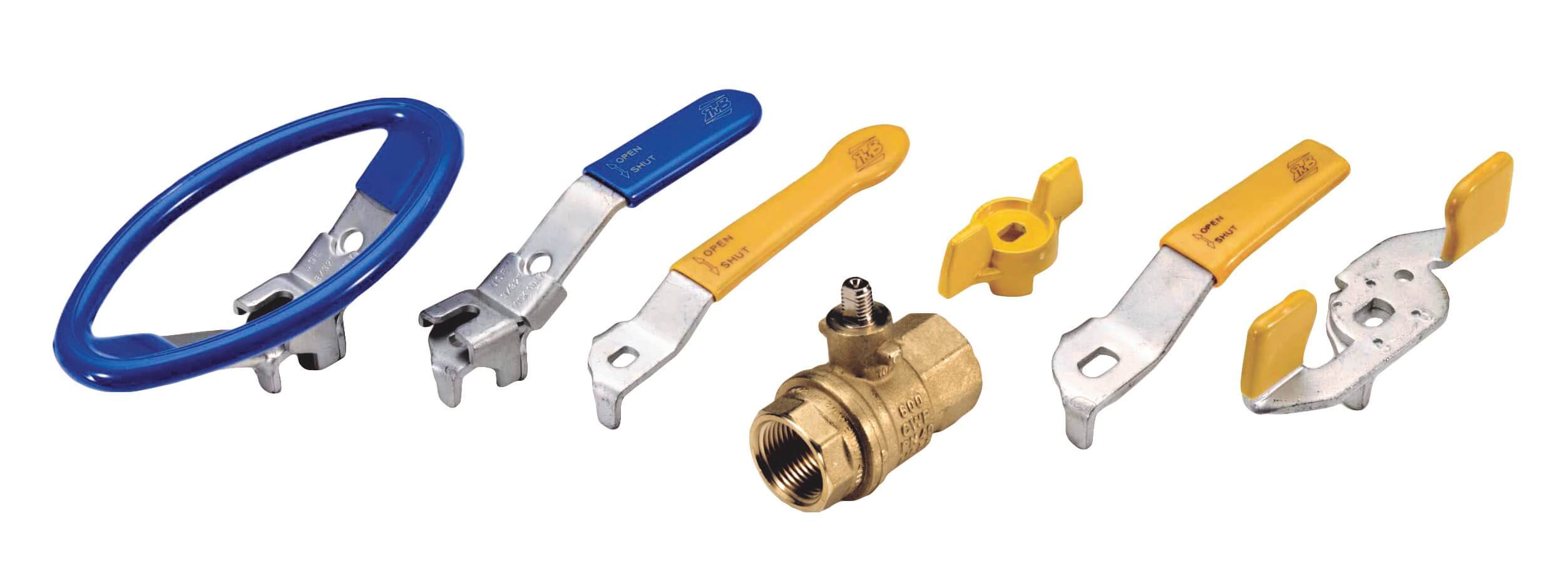

- Stammverlängerung
- T-Griff
- Edelstahlgriff (1.4016 / AISI 430)
- Ovaler abschließbarer Griff bis 2″, rund über 2″
- Patentierte Verriegelungsvorrichtung für Ventile bis 4″
- Kurzer Griff
- RuB-Memory-Stop, der für die Installation mit unserem Stummelgriff entwickelt wurde
- NPT-Kegel ANSI B.1.20.1 weiblich durch Innengewinde
- Edelstahlkugel (1.4401 / AISI 316)
- Glasgefüllte PTFE-Dichtungen
- Maßgefertigtes Design
- Spezielle Konfiguration für industrielle Sauerstoffanwendungen
- Canadian Standards Association (Vereinigte Staaten, Kanada)
- Factory Mutual (Vereinigte Staaten)
- GOST-R (Russland)
- RoHS-konform (EU)
- Underwriters Laboratories (USA, Kanada): – Führung YSDT: Flüssiggas-Absperrventil – Führung YRBX: Absperrventil für brennbare Flüssigkeiten – Guide YRPV: Gasabsperrventil für den Einsatz mit Erdgas und Industriegasen – Anleitung MHKZ: Öl Nr. 6 bei 250 °F
- Entspricht der US-amerikanischen Spezifikation WW-V-35C (Vereinigte Staaten)
- CRN-TSSA gem. nach MSS SP110 (Kanada)
- HINWEIS: Zulassungen gelten nur für bestimmte Konfigurationen/Größen.

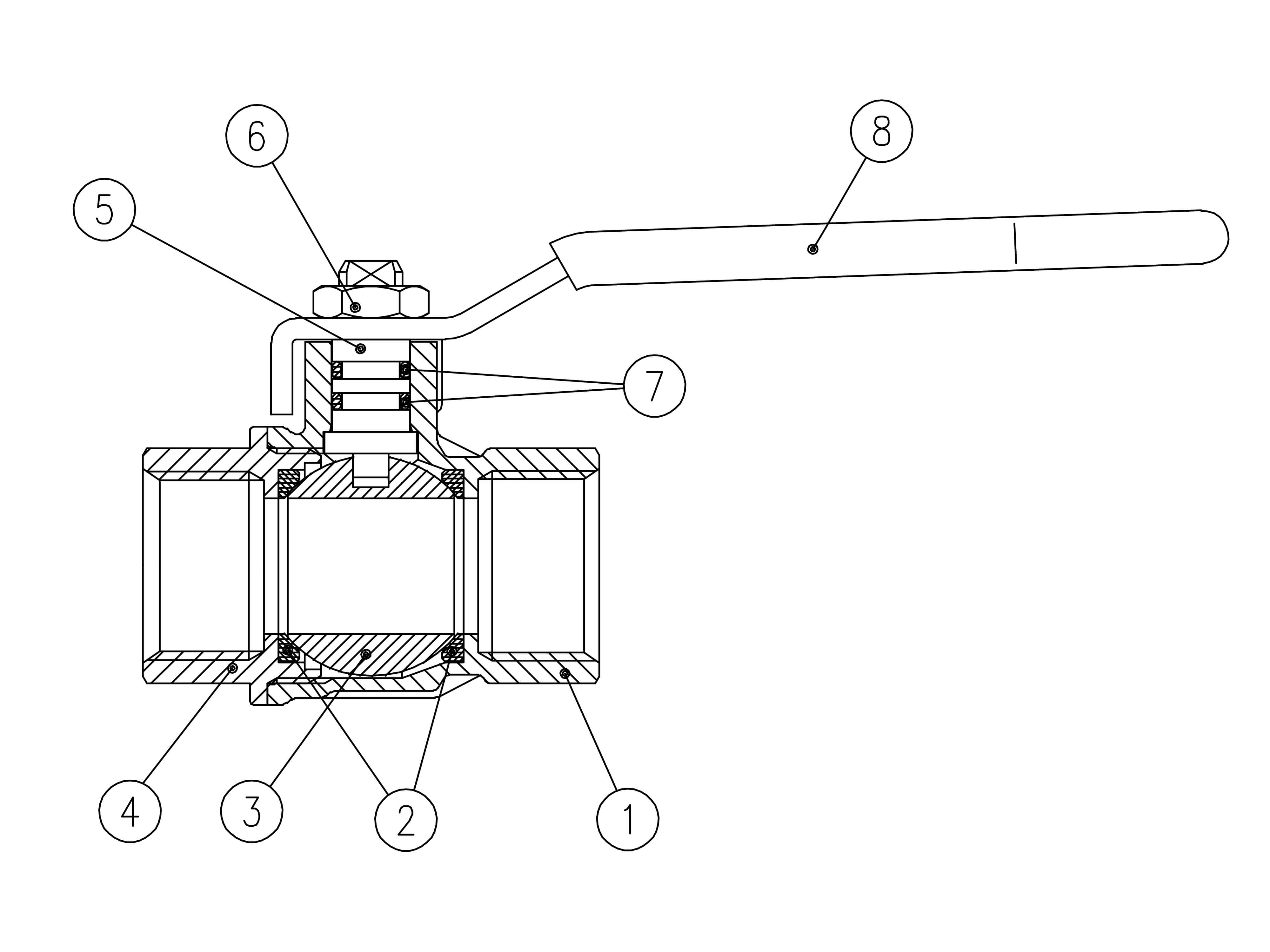

1.1/4” – 2” Hohlkugel
| Teilebeschreibung | Anzahl | Teilmaterial |
|---|---|---|
|
Unvernickelter NPT-Körper
|
1
|
CW617N
|
|
Sitz
|
2
|
PTFE
|
|
Verchromte Kugel
|
1
|
CW617N
|
|
Unbeschichtete NPT-Endkappe
|
1
|
CW617N
|
|
Vernickeltes Schaft-O-Ring-Design
|
1
|
CW617N
|
|
Geomet® Mutter
|
1
|
CB4FF (EN10263-2)
|
|
O-Ring
|
2
|
FPM
|
|
Gelber PVC-beschichteter Geomet®-Stahlgriff
|
1
|
DD11 (EN10111)
|

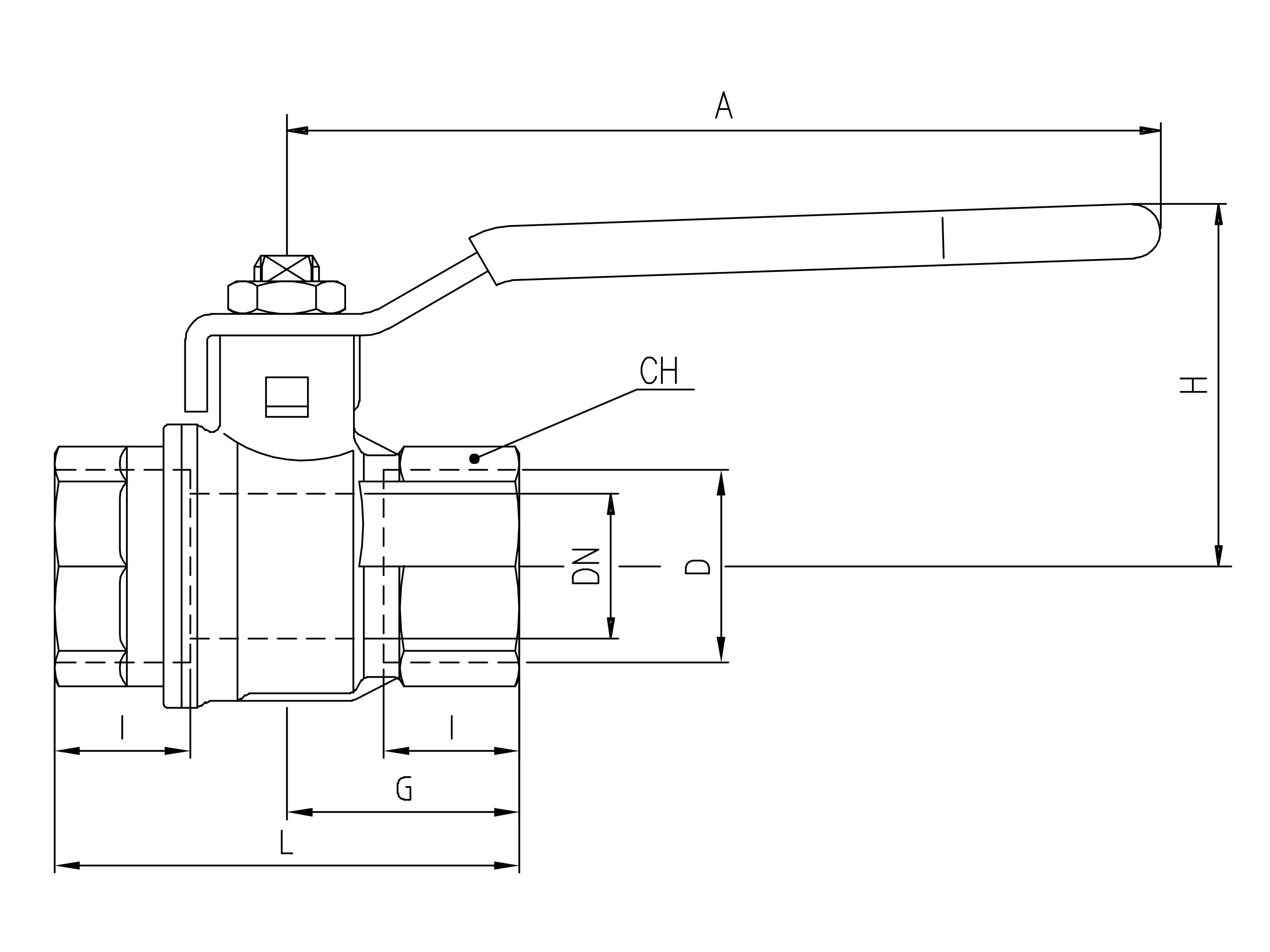

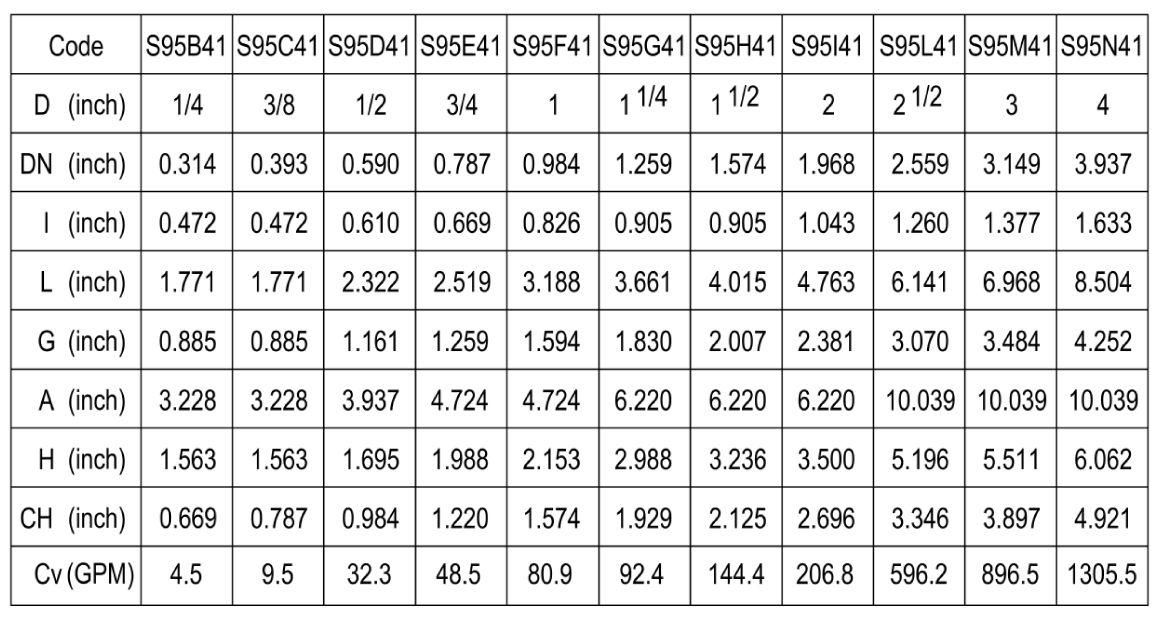

DN entspricht dem Nenn-Durchflussdurchmesser. Der tatsächliche Durchflussdurchmesser entspricht einem Volldurchgang nach DIN 3357 Teil 4. Die Spindel bei Ventilen über 2“ ist etwas anders gestaltet.

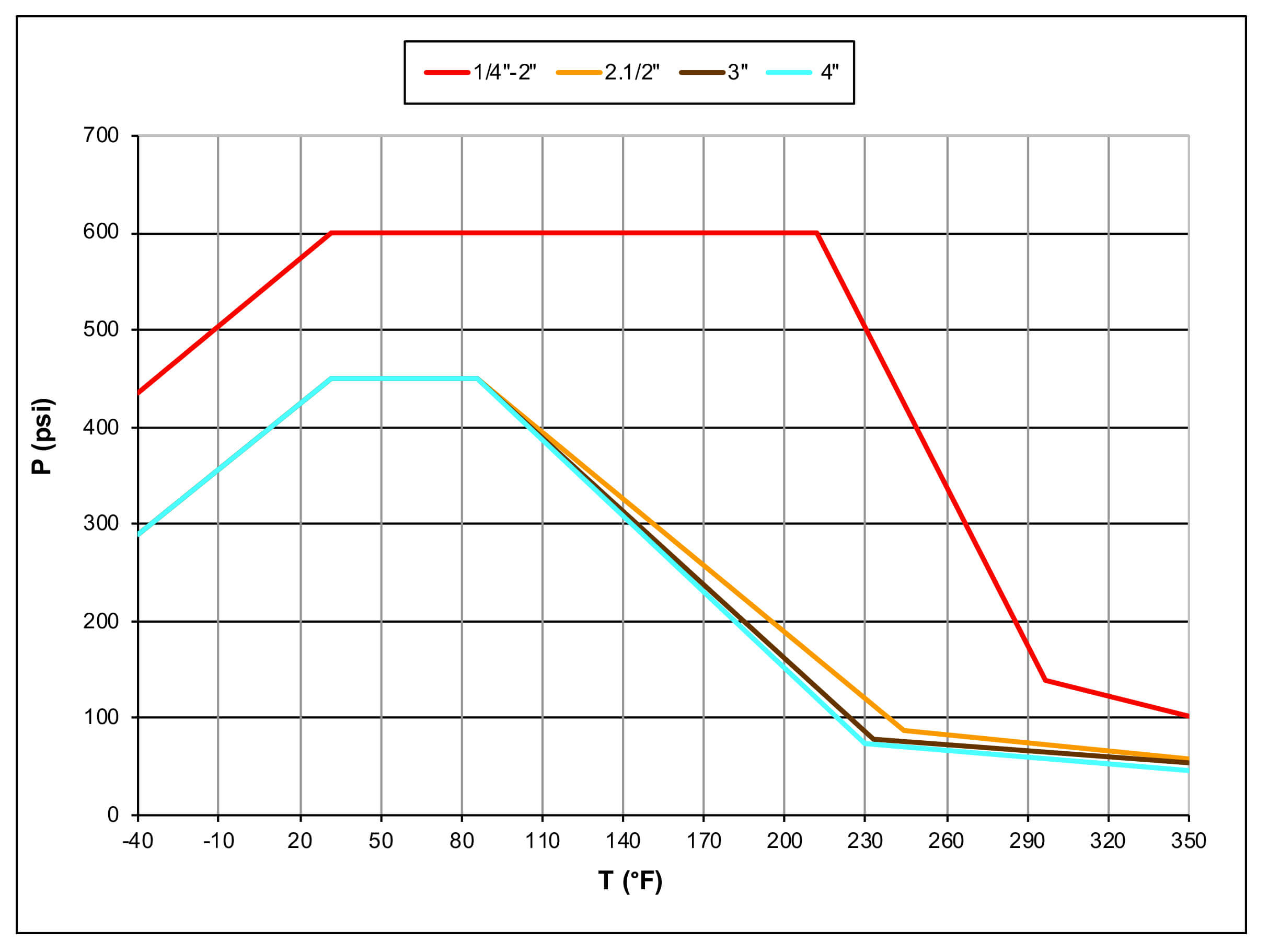

Druck-Temperatur-Diagramm
Druckverlust-Diagramm
